Тормоз управление — HITACHI ZW20L

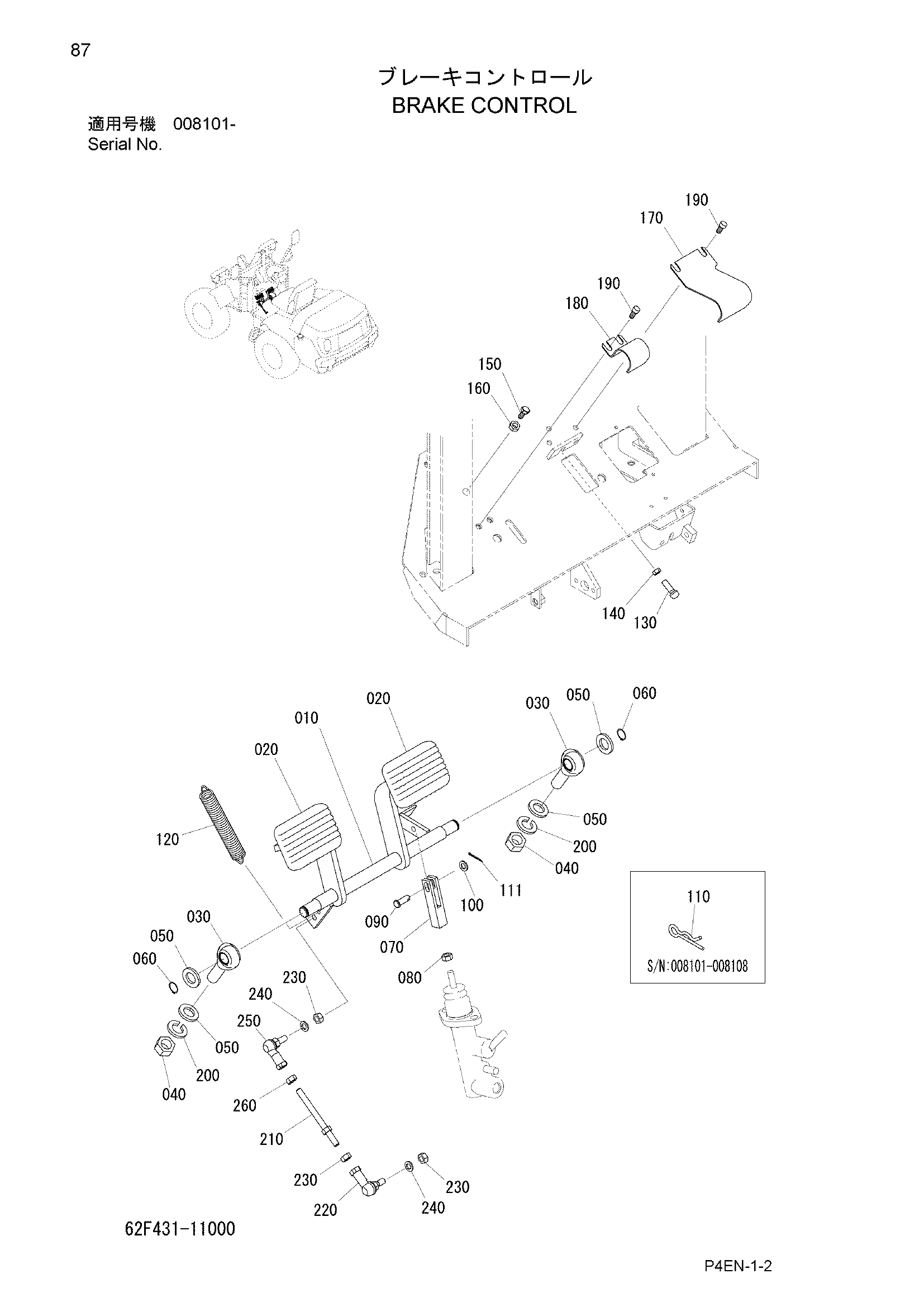

Заводская схема «Тормоз управление» для HITACHI ZW20L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 301432-11170Z | Педаль | 1 |
| 020 | 335431-11160 | Резиновая прокладка | 2 |
| 030 | 301432-11120 | Концевой шток | 2 |
| 040 | 103312-16130 | Гайка | 2 |
| 050 | 108202-16030 | Шайба | 4 |
| 060 | 111511-01610 | Стопорное кольцо | 2 |
| 070 | 301436-11150 | Вилка | 1 |
| 080 | 103312-08065 | Гайка | 1 |
| 090 | 347461-21150 | Палец | 1 |
| 100 | 108202-08016 | Шайба | 1 |
| 110 | 301436-11210 замена: 109002-20016 | Палец стопорный | 1 |
| 111 | 109002-20016 | Шплинт | 1 |
| 120 | 301436-11240 | Пружина | 1 |
| 130 | 323466-21240 | Ограничитель | 1 |
| 140 | 103312-10080 | Гайка | 1 |
| 150 | 100112-10030 | Болт | 1 |
| 160 | 103312-10080 | Гайка | 1 |
| 170 | 301432-11150Z | Крышка | 1 |
| 180 | 301432-11160Z | Крышка | 1 |
| 190 | 621111-00110 | Винт | 4 |
| 200 | 108002-16040 | W/S | 2 |
| 210 | 336841-11130 | Шток | 1 |
| 220 | 323461-21170 | Концевой шток | 1 |
| 230 | 103312-08065 | Гайка | 3 |
| 240 | 108002-08020 | W/S | 2 |
| 250 | 621841-13160 | Концевой шток | 1 |
| 260 | 311431-11170 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW20L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
