Двигатель капот (1) — HITACHI ZW20L

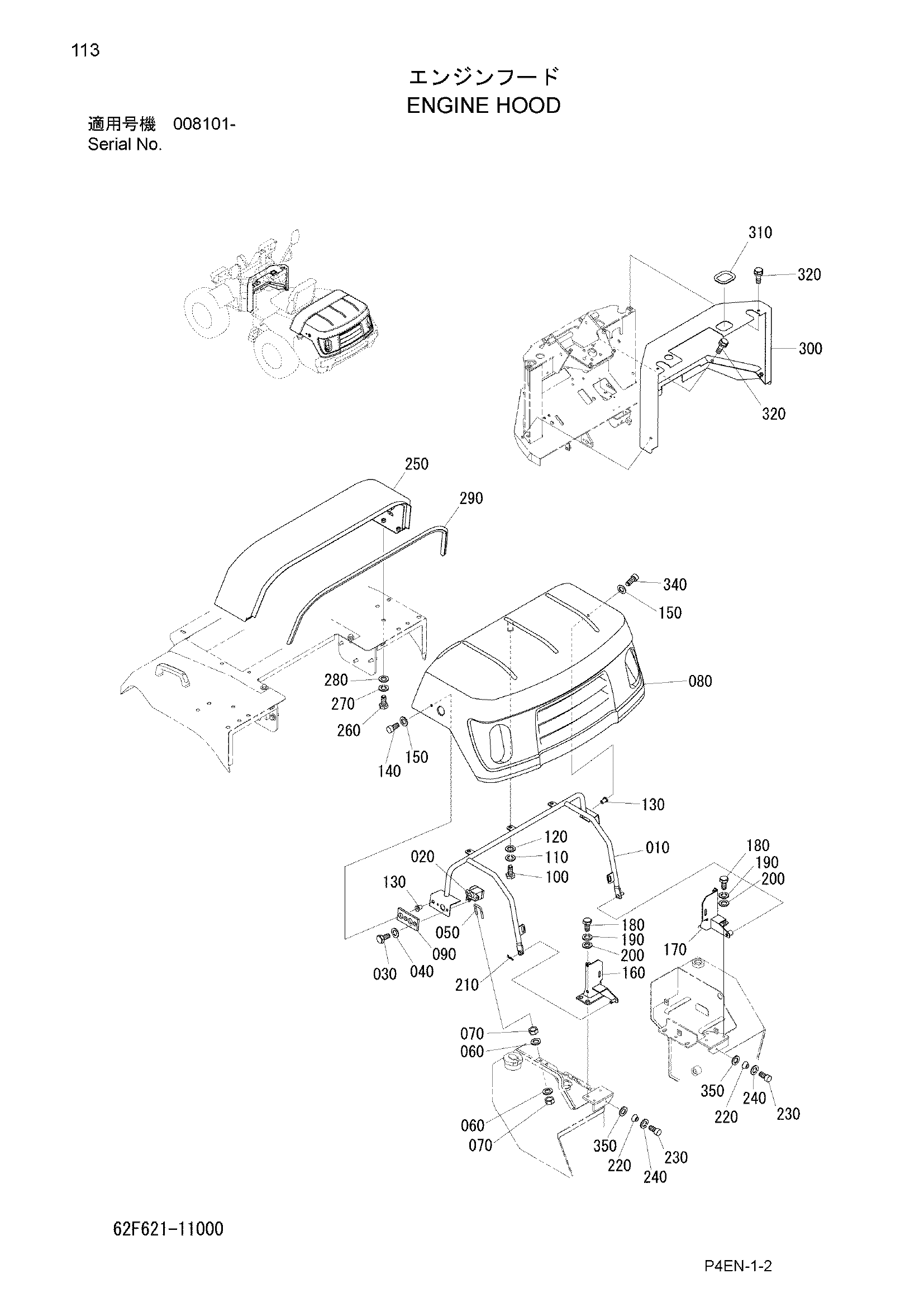

Заводская схема «Двигатель капот (1)» для HITACHI ZW20L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 302621-11140 | Опора капот | 1 |
| 020 | 831622-12150 | Замок | 1 |
| 030 | 100112-08020 | Болт | 2 |
| 040 | 108002-08020 | W/S | 2 |
| 050 | 339621-11250 | U-образный болт | 1 |
| 060 | 360611-13230 | Шайба | 4 |
| 070 | 103312-08065 | Гайка | 4 |
| 080 | 323626-11110Z | Капот | 1 |
| 090 | 302621-11110 | Резиновая прокладка | 1 |
| 100 | 100112-10020 | Болт | 5 |
| 110 | 108002-10025 | W/S | 5 |
| 120 | 108202-10020 | Шайба | 5 |
| 130 | 301626-11180 | Велл гайка | 2 |
| 140 | 101002-08035 | Винт | 1 |
| 150 | 108202-08016 | Шайба | 2 |
| 160 | 301622-11121 | Кронштейн (LH) | 1 |
| 170 | 301622-11131 | Кронштейн (RH) | 1 |
| 180 | 100112-10020 | Болт | 6 |
| 190 | 108002-10025 | W/S | 6 |
| 200 | 322621-11350 | Шайба | 6 |
| 210 | 323626-11190 | Стопорный палец | 1 |
| 220 | 621621-11290 | Резиновая прокладка | 2 |
| 230 | 101002-06025 | Винт | 2 |
| 240 | 108002-06015 | W/S | 2 |
| 250 | 301622-11110Z | Опора | 1 |
| 260 | 100112-10035 | Болт | 4 |
| 270 | 108002-10025 | W/S | 4 |
| 280 | 322621-11350 | Шайба | 4 |
| 290 | 146131-11150 | Резиновое уплотнение | 1 |
| 300 | 301622-11140Z | Крышка передний | 1 |
| 310 | 146121-11030 | Резиновое уплотнение | 1 |
| 320 | 301622-11150 | Болт | 2 |
| 330 | 102212-10025 | Болт с шайбой | 4 |
| 340 | 101002-08025 | Винт | 1 |
| 350 | 302031-11220 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW20L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
