Оператор рама — HITACHI ZW20L

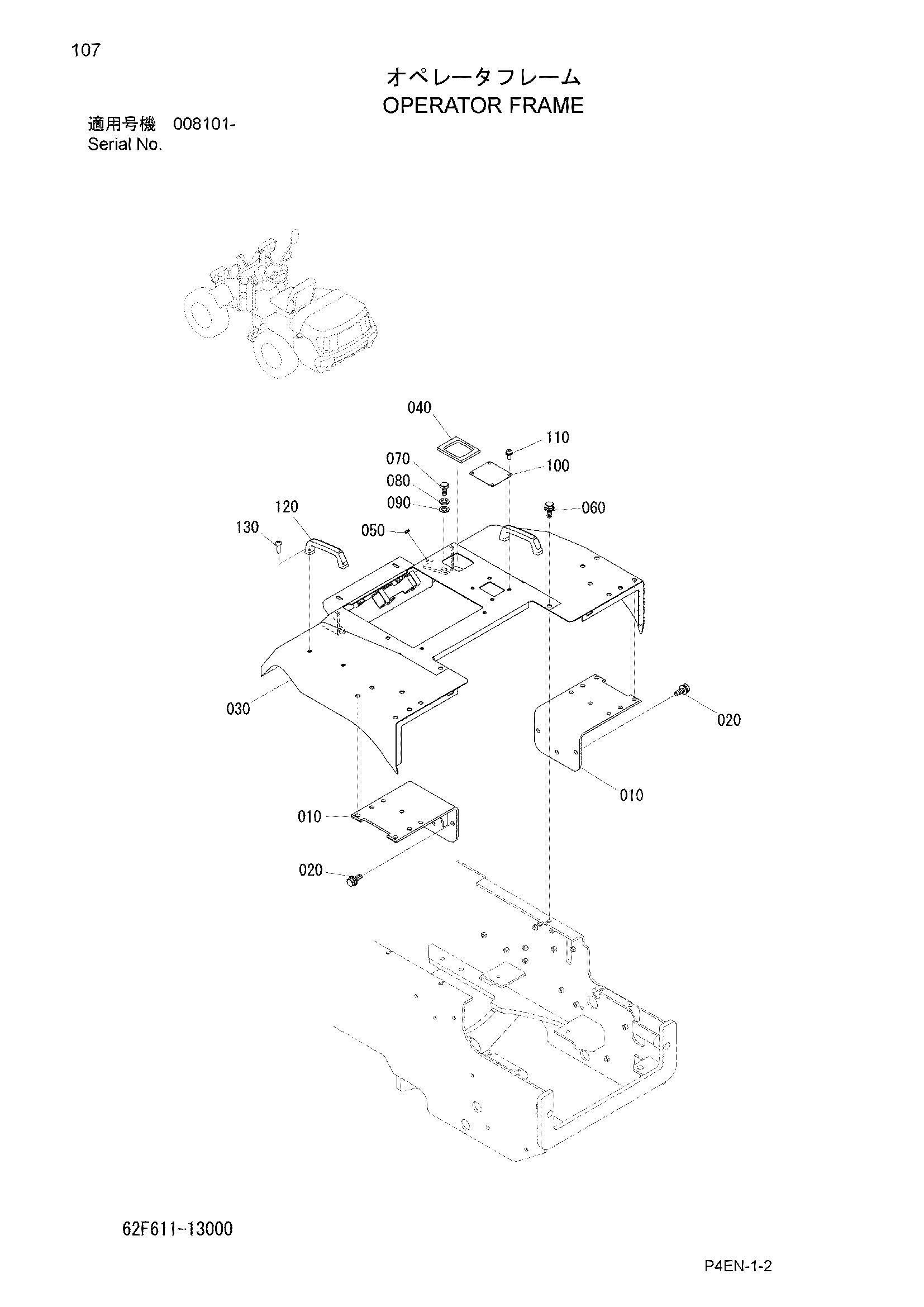

Заводская схема «Оператор рама» для HITACHI ZW20L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 301612-13120Z | Кронштейн | 2 |
| 020 | 102312-12035 | Болт с шайбой | 6 |
| 030 | 62F611-13110 | Рама оператор | 1 |
| 040 | 301612-13130 | Резиновая прокладка | 1 |
| 050 | 156100-11300 | Уплотнительная втулка | 1 |
| 060 | 102312-12030 | Болт с шайбой | 2 |
| 070 | 100112-12035 | Болт | 2 |
| 080 | 108002-12030 | W/S | 2 |
| 090 | 108202-12025 | Шайба | 2 |
| 100 | 302841-11130Z | Крышка | 1 |
| 110 | 621051-00130 | Винт | 4 |
| 120 | 322621-11241 | Стойка | 2 |
| 130 | 101002-08025 | Винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW20L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
