Прямая лопата управление — HITACHI ZW20

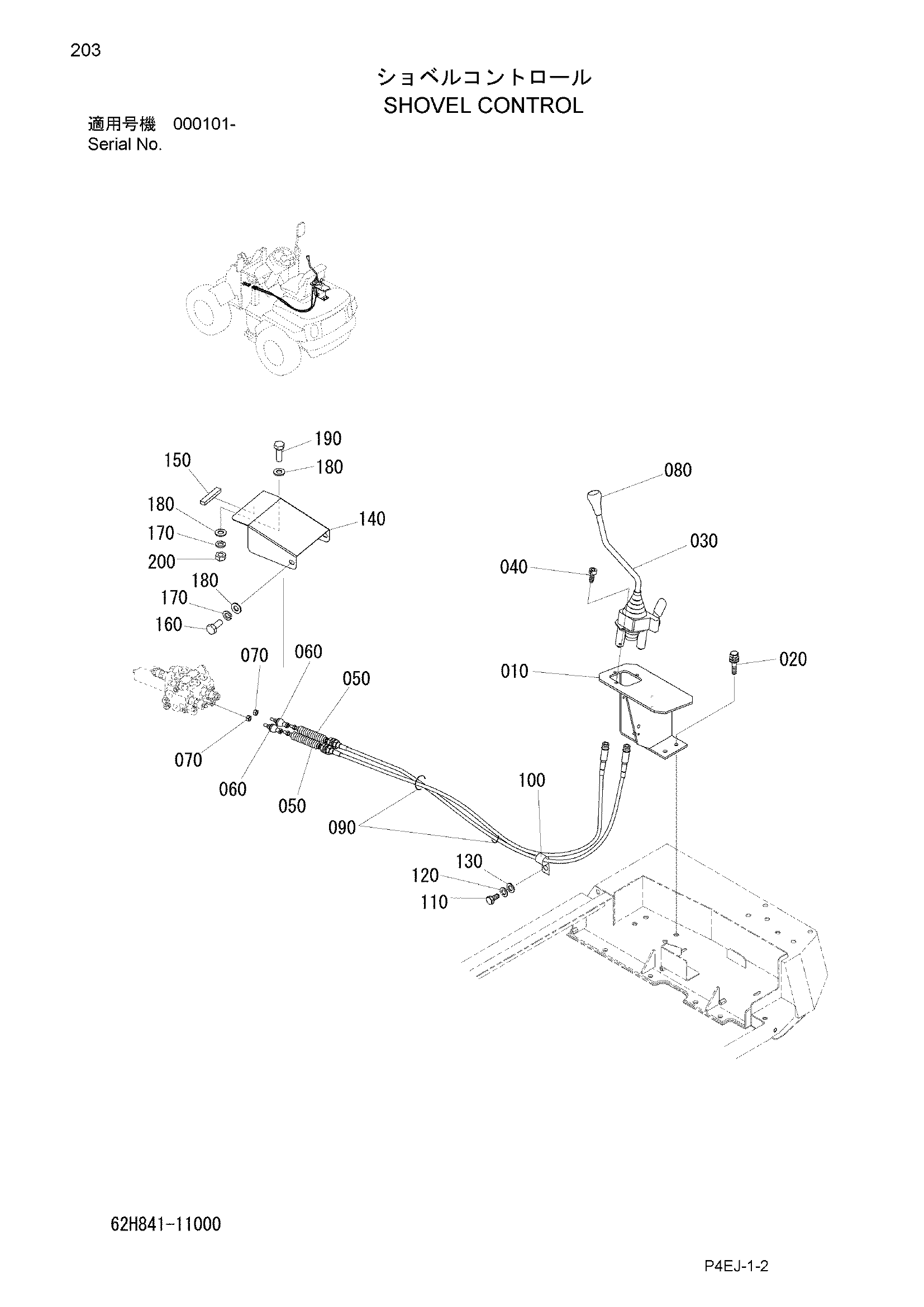

Заводская схема «Прямая лопата управление» для HITACHI ZW20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 62H841-11110 | Опора | 1 |
| 020 | 102212-10025 | Болт с шайбой | 4 |
| 030 | 301846-11120 | Рычаг в сборе | 1 |
| 040 | 305841-11150 | Болт | 3 |
| 050 | 302841-11140 | Трос | 2 |
| 060 | 360841-11160 | Концевой шток | 2 |
| 070 | 103312-08065 | Гайка | 2 |
| 080 | 621841-11210 | Ручка | 1 |
| 090 | 130410-10000 | Хомут трос | 2 |
| 100 | 345461-11160 | Хомут | 1 |
| 110 | 100112-10025 | Болт | 1 |
| 120 | 108002-10025 | W/S | 1 |
| 130 | 108202-10020 | Шайба | 1 |
| 140 | 62J841-11160 | Крышка | 1 |
| 150 | 302651-15170 | Уплотнение, резиновый | 1 |
| 160 | 100112-10025 | Болт | 2 |
| 170 | 108002-10025 | W/S | 3 |
| 180 | 108202-10020 | Шайба | 4 |
| 190 | 100112-10030 | Болт | 1 |
| 200 | 103312-10080 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
