Тормоз трубопроводы — HITACHI ZW20

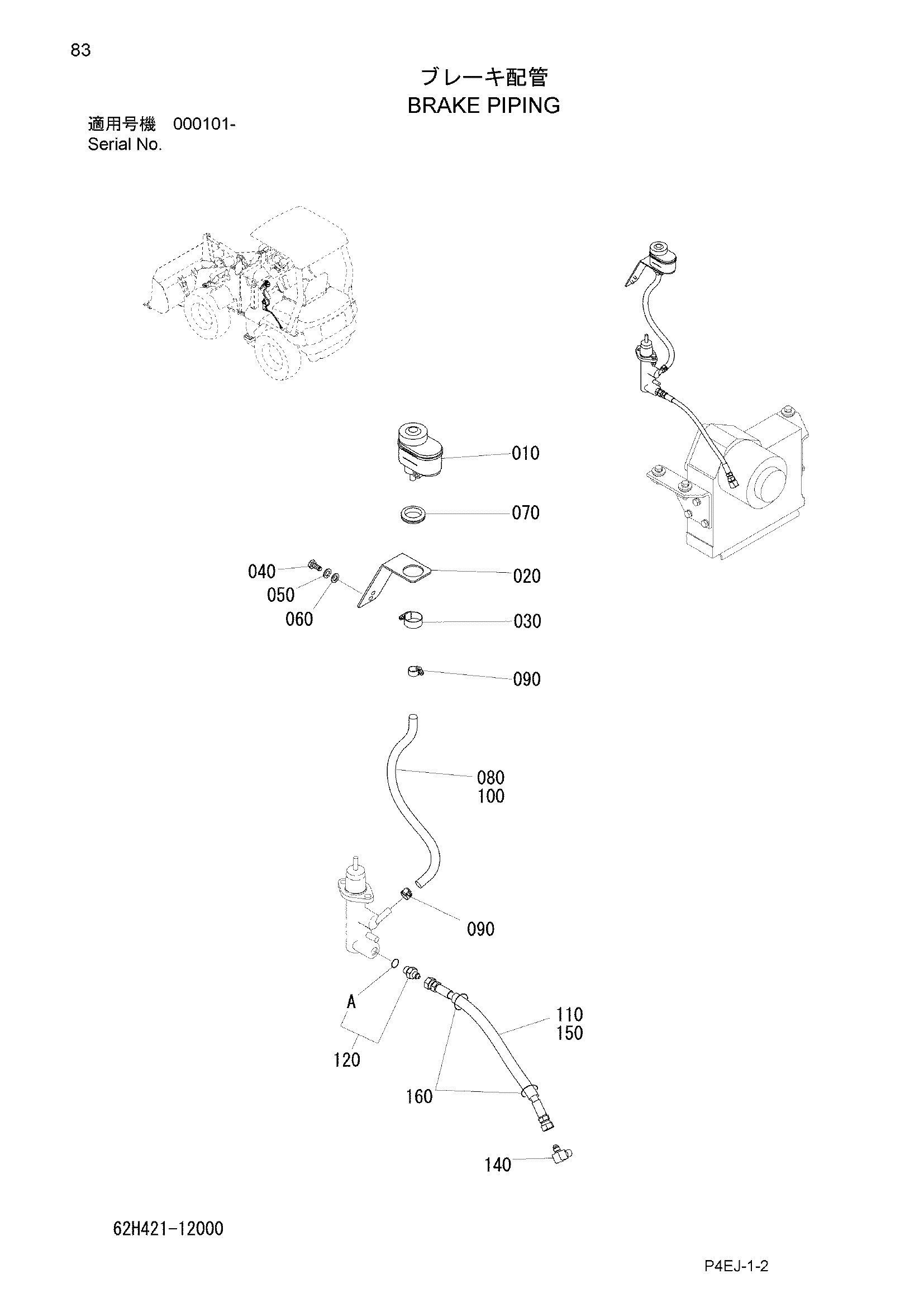

Заводская схема «Тормоз трубопроводы» для HITACHI ZW20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 301426-12110 замена: 301426-12110 | Тормоз гидробак в сборе | 1 |
| 020 | 301426-12150 | Кронштейн | 1 |
| 030 | 130310-02800 | Хомут шланга | 1 |
| 040 | 100112-06012 | Болт | 2 |
| 050 | 108002-06015 | W/S | 2 |
| 060 | 108202-06016 | Шайба | 2 |
| 070 | 156100-30300 | Уплотнительная втулка | 1 |
| 080 | 301426-12140 | Шланг | 1 |
| 090 | 130310-01600 | Хомут шланга | 2 |
| 100 | 132110-15038 | Трубка коил | 1 |
| 110 | 126260-06036 | Шланг | 1 |
| 120 | HLA852122 | Адаптер | 1 |
| 120A | 120011-01100 | Уплотнительное кольцо | 1 |
| 140 | HL4154656 | Угловой штуцер | 1 |
| 150 | 121120-12250 | Шланг, винйл | 1 |
| 160 | 130410-05000 | Хомут трос | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
