HST трубопроводы (2) — HITACHI ZW20

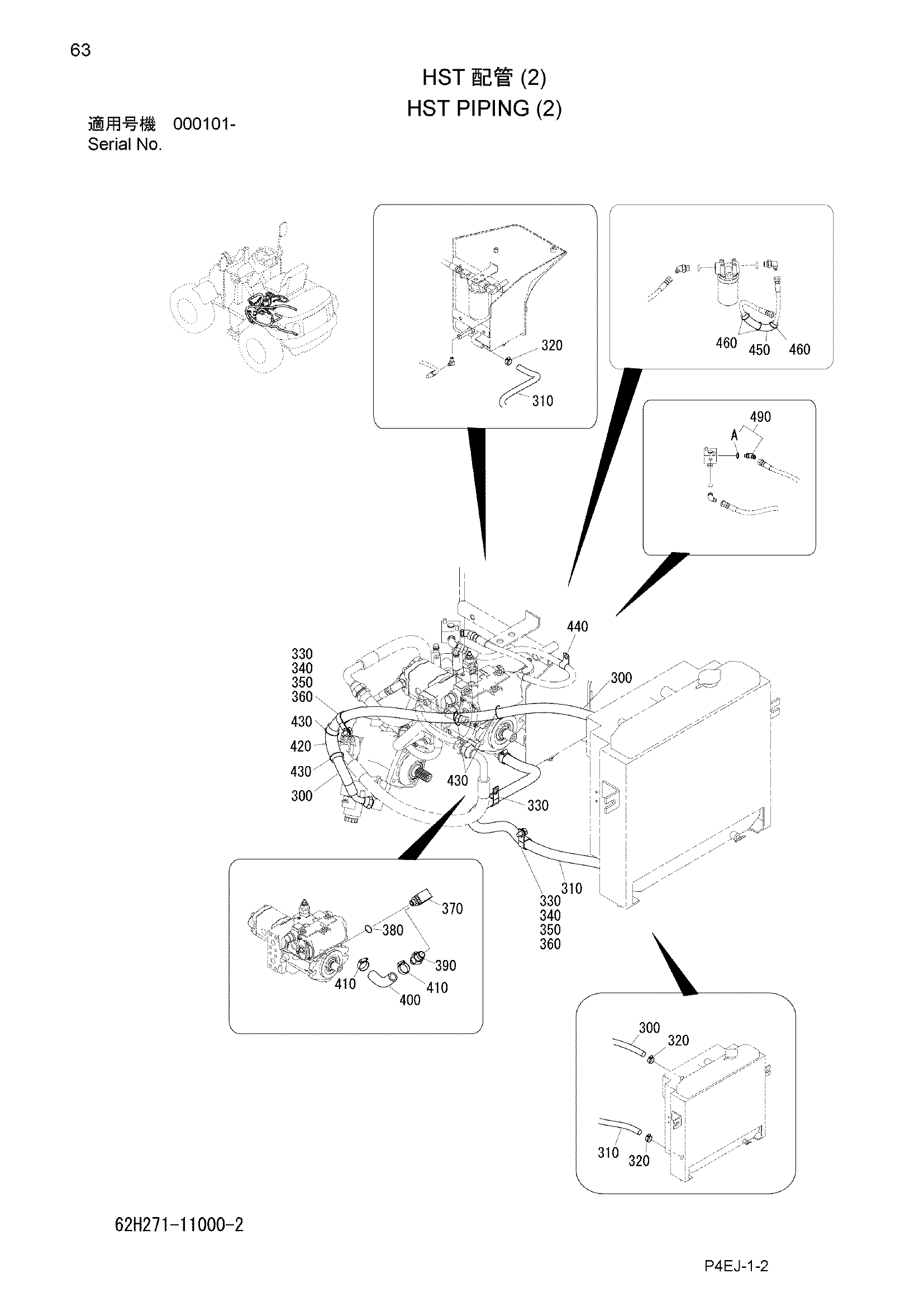

Заводская схема «HST трубопроводы (2)» для HITACHI ZW20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 300 | 301276-11230 | Шланг | 1 |
| 310 | 301276-11140 | Шланг | 1 |
| 320 | 130310-02800 | Хомут шланга | 3 |
| 330 | 346271-11130 | Хомут | 3 |
| 340 | 100112-10020 | Болт | 2 |
| 350 | 108002-10025 | W/S | 2 |
| 360 | 108202-10020 | Шайба | 2 |
| 370 | 323271-11210 | Угловой штуцер обратный | 1 |
| 380 | 120011-01800 | Уплотнительное кольцо | 1 |
| 390 | 323271-11181 | Трубка | 1 |
| 400 | 301276-11240 | Шланг | 1 |
| 410 | 130310-03500 | Хомут шланга | 2 |
| 420 | 121120-25200 | Виниловый шланг | 1 |
| 430 | 130410-05000 | Хомут трос | 4 |
| 440 | 345461-11160 | Хомут | 1 |
| 450 | 121120-12250 | Виниловый шланг | 1 |
| 460 | 130410-02000 | Хомут трос | 3 |
| 470 | 100122-10035 | Болт | 4 |
| 480 | 108002-10025 | W/S | 4 |
| 490 | HL4279245 | Угловой штуцер | 1 |
| 490A | 120112-90400 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
