Кабина корпус (1) — HITACHI ZW20

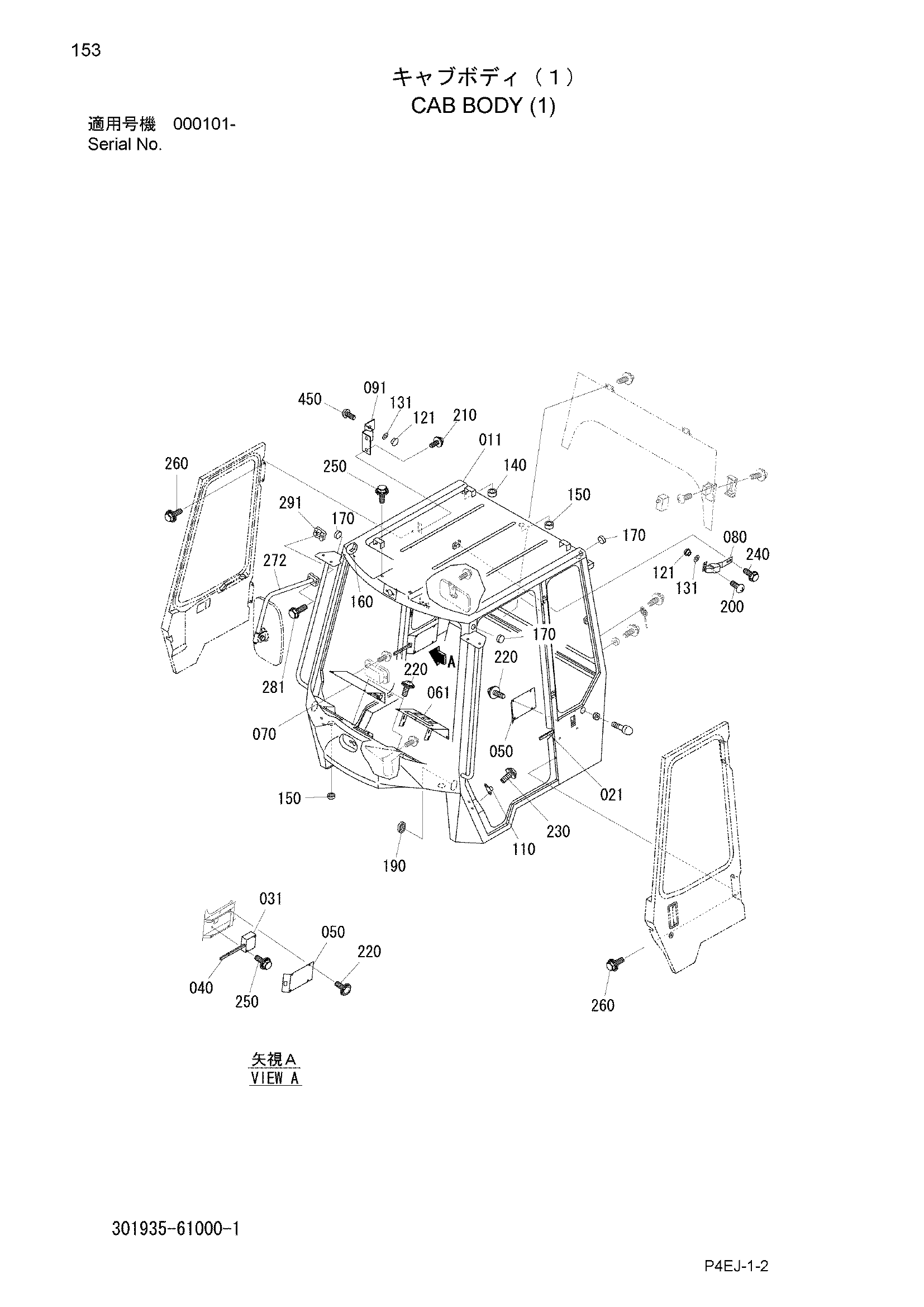

Заводская схема «Кабина корпус (1)» для HITACHI ZW20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 021 | 302935-11121 | Блокировка (левый) | 1 |
| 031 | 302935-11131 | Блокировка (правый) | 1 |
| 040 | 302935-11140 | Резиновая прокладка | 2 |
| 050 | 302935-11150 | Крышка | 2 |
| 061 | 302935-11171 | Панель (левый) | 1 |
| 070 | 302935-11260 | Панель (правый) | 1 |
| 080 | 302935-11180 | Замок | 2 |
| 091 | 302935-11191 | Петля | 4 |
| 110 | 310933-21170 | Ответная планка | 2 |
| 121 | 302935-11220 | Фиксатор | 8 |
| 131 | 302935-11230 | Манжета | 8 |
| 140 | 156120-30100 | Уплотнительная втулка | 2 |
| 150 | 156100-25200 | Уплотнительная втулка | 3 |
| 160 | 302935-11350 | Втулка | 2 |
| 170 | 156120-20100 | Уплотнительная втулка | 3 |
| 190 | 302935-11360 | Втулка | 2 |
| 200 | 302935-11270 | Винт | 4 |
| 210 | 302935-11280 | Винт | 8 |
| 220 | 310933-21130 | Винт | 19 |
| 230 | 310933-21180 | Винт | 4 |
| 240 | 302935-11290 | Болт | 4 |
| 250 | 302935-11320 | Болт | 8 |
| 260 | 302935-11310 | Болт | 8 |
| 272 | 305935-11130 | Стойка, зеркало | 2 |
| 281 | 102112-08045 | Болт, с шайбой | 4 |
| 291 | 305935-11140 | Хомут | 2 |
| 450 | 302935-11370 | Винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
