Водило трубопроводы — HITACHI ZW20

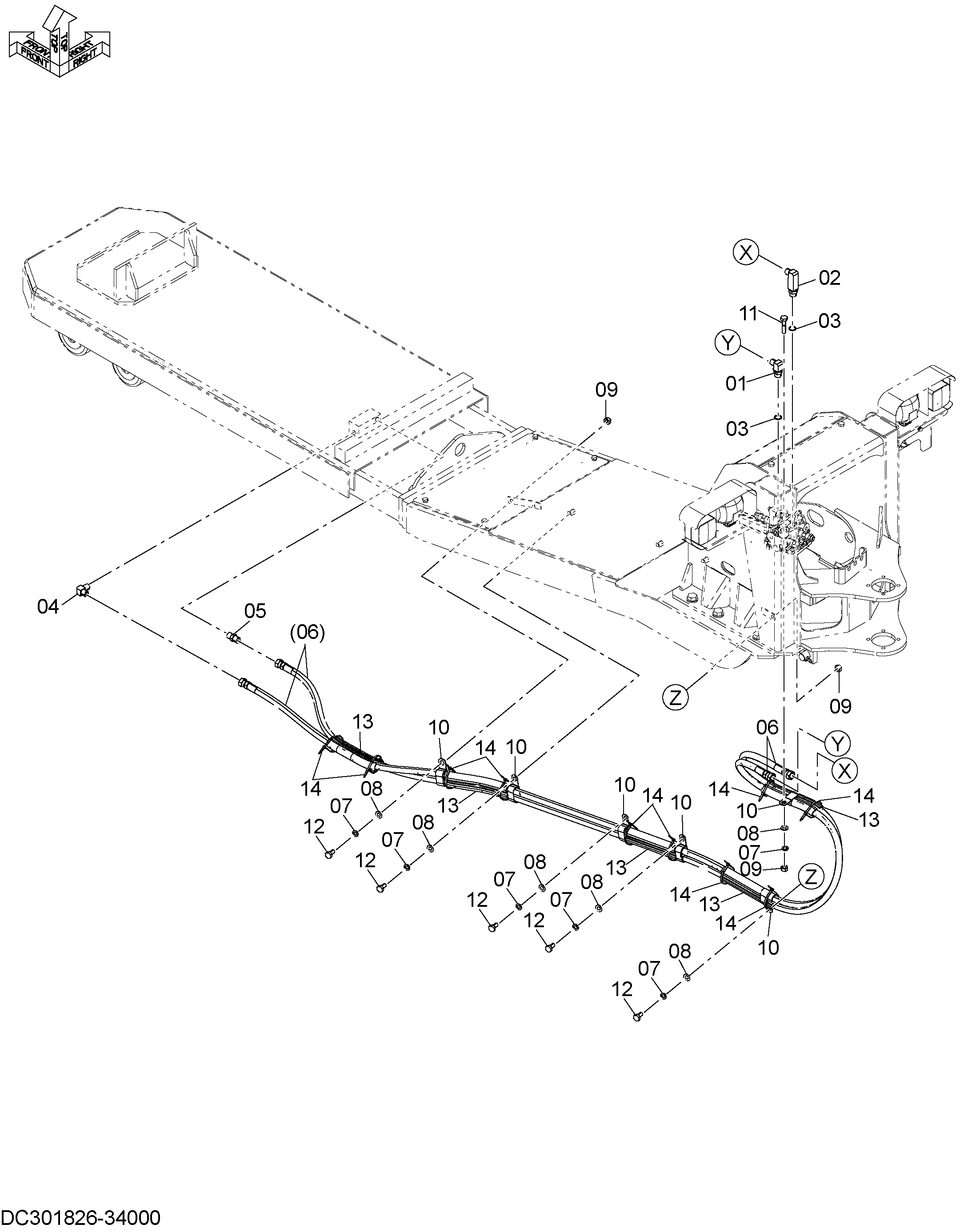

Заводская схема «Водило трубопроводы» для HITACHI ZW20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 124403-03030 | Угловой штуцер | 1 |
| 02 | 124404-03030 | Угловой штуцер | 1 |
| 03 | 120112-90800 | Уплотнительное кольцо | 2 |
| 04 | 123304-03030 | Угловой штуцер | 1 |
| 05 | 123301-03030 | Разъём | 1 |
| 06 | 125240-09330 | Шланг | 2 |
| 07 | 108002-10025 | W/S | 6 |
| 08 | 108202-10020 | Шайба | 6 |
| 09 | 103312-10080 | Гайка | 3 |
| 10 | 346171-21160 | Хомут | 6 |
| 11 | 100112-10045 | Болт | 1 |
| 12 | 100112-10020 | Болт | 5 |
| 13 | 121120-32200 | Шланг, винйл | 5 |
| 14 | 130410-05000 | Хомут, трос | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
