Электрооборудование (измеритель панель) — HITACHI ZW20

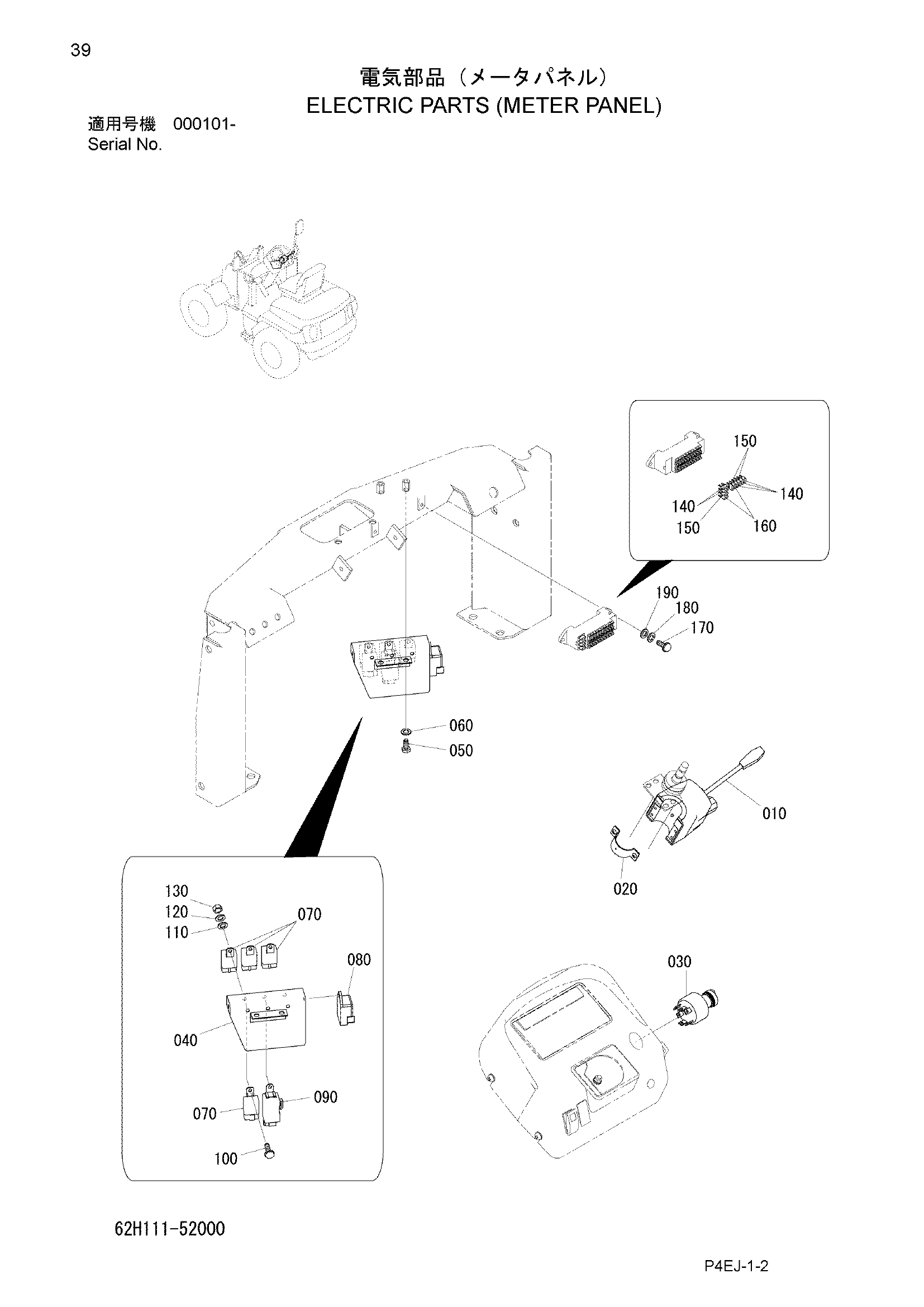

Заводская схема «Электрооборудование (измеритель панель)» для HITACHI ZW20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 62H111-52110 | Выключатель ланп комби. | 1 |
| 020 | 323116-52140 | Кронштейн | 1 |
| 040 | 305111-52110 | Кронштейн | 1 |
| 050 | 100112-08020 | Болт | 2 |
| 060 | 108002-08020 | W/S | 2 |
| 070 | 301116-52120 | Реле | 4 |
| 080 | 301111-52110 | Таймер глов | 1 |
| 090 | 323121-52180 | Блок фласхер | 1 |
| 100 | 101002-06020 | Винт | 4 |
| 110 | 108002-06015 | W/S | 4 |
| 120 | 108202-06016 | Шайба | 4 |
| 130 | 103312-06050 | Гайка | 4 |
| 140 | 26192-42421 | Предохранитель (10A) | 5 |
| 150 | 26192-42431 | Предохранитель (15A) | 3 |
| 160 | 263G2-44411 | Предохранитель (30A) | 2 |
| 170 | 101002-06020 | Винт | 2 |
| 180 | 108002-06015 | W/S | 2 |
| 190 | 108202-06016 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
