Прямая лопата управление — HITACHI ZW20

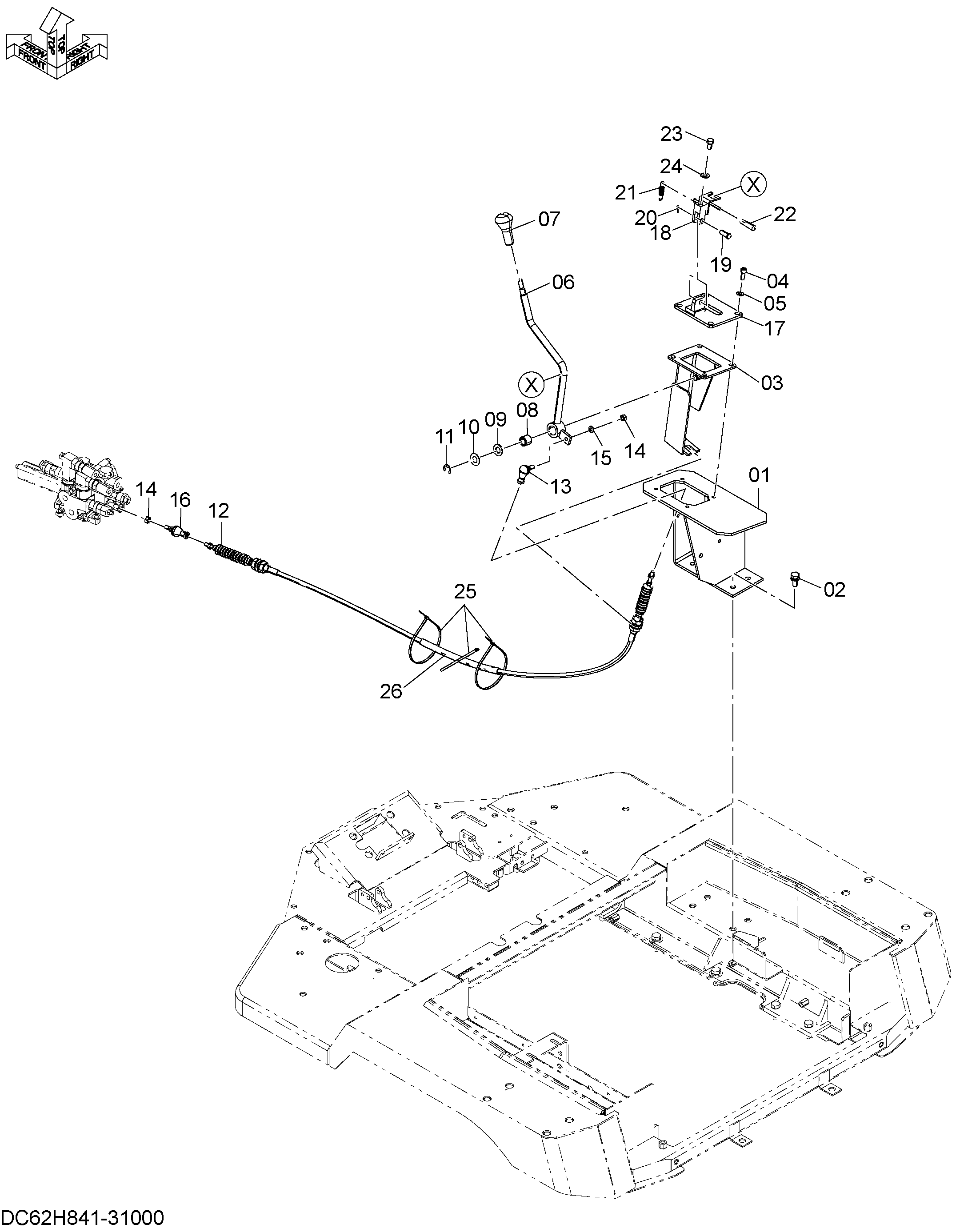

Заводская схема «Прямая лопата управление» для HITACHI ZW20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 62H841-31110 | Опора | 1 |
| 02 | 102212-10025 | Болт, с шайбой | 4 |
| 03 | 302841-13110 | Кронштейн | 1 |
| 04 | 305841-11150 | Болт | 4 |
| 05 | 108202-08016 | Шайба | 4 |
| 06 | 304842-11120 | Рычаг | 1 |
| 07 | 621841-11211 | Ручка | 1 |
| 08 | 344281-11130 | Подшипник, неедле | 1 |
| 09 | 108202-14025 | Шайба | 1 |
| 10 | 621011-00230 | Регулировочная шайба | 1 |
| 11 | 344281-11140 | Кольцо, E | 1 |
| 12 | 302842-11110 | Трос | 1 |
| 13 | 226411-21190 | Концевой, шток | 1 |
| 14 | 103312-08065 | Гайка | 2 |
| 15 | 108002-08020 | W/S | 1 |
| 16 | 360841-11160 | Концевой, шток | 1 |
| 17 | 304842-11130 | Кронштейн | 1 |
| 18 | 304842-11140 | Пластина, блокировка | 1 |
| 19 | 111202-10026 | Палец, вилка | 1 |
| 20 | 109002-30016 | Палец, разрезной | 1 |
| 21 | 551421-11150 | Пружина | 1 |
| 22 | 345281-11220 | Ручка | 1 |
| 23 | 100412-10016 | Болт | 1 |
| 24 | 108202-10020 | Шайба | 1 |
| 25 | 130410-10000 | Хомут, трос | 3 |
| 26 | 121120-12250 | Шланг, винйл | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
