Стальной навес — HITACHI ZW20

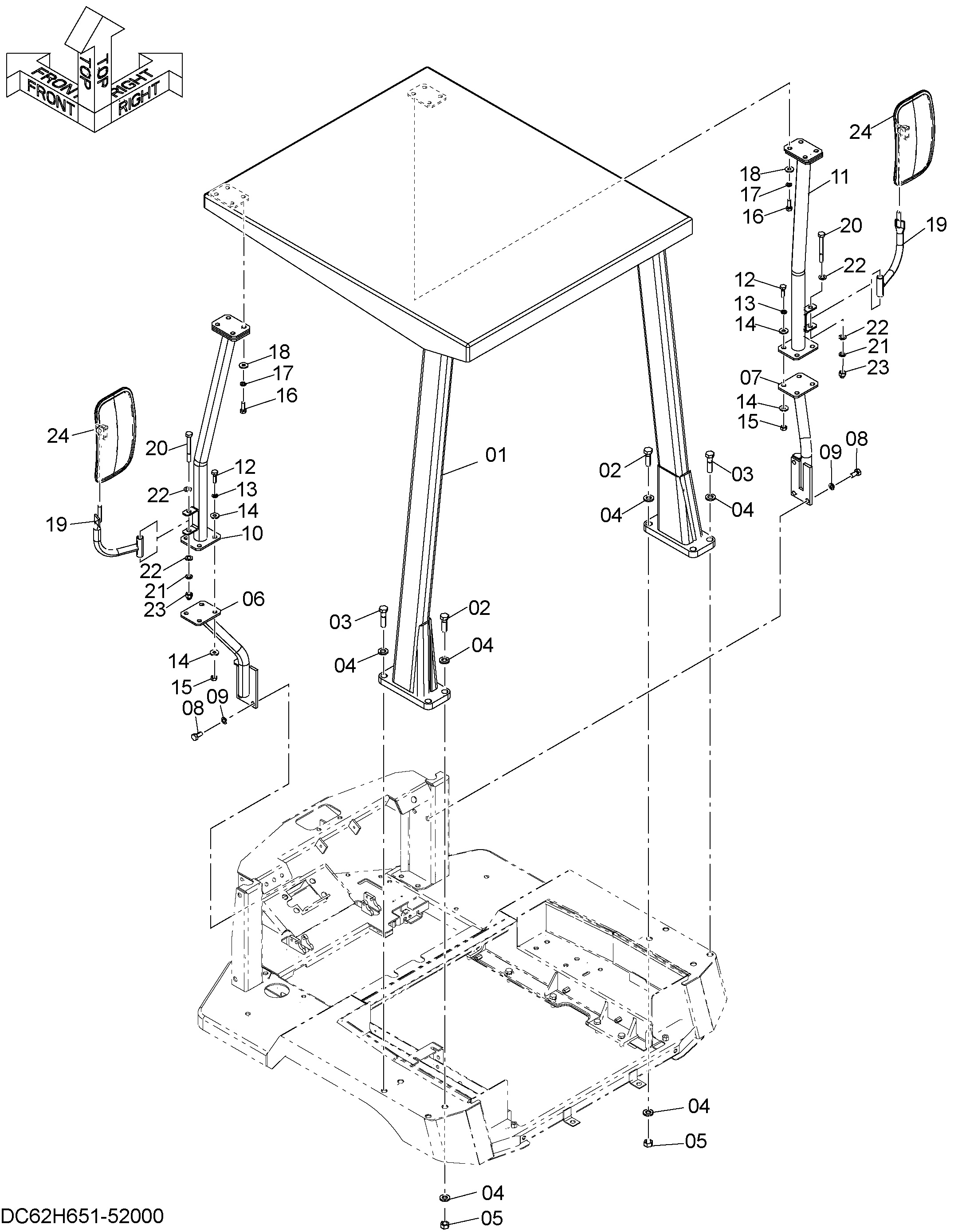

Заводская схема «Стальной навес» для HITACHI ZW20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 62H651-52110 | Навес | 1 |
| 02 | 100112-16050 | Болт | 4 |
| 03 | 100112-16060 | Болт | 4 |
| 04 | 550811-11440 | Шайба | 12 |
| 05 | 103312-16130 | Гайка | 4 |
| 06 | 301653-53140 | LEG опора | 1 |
| 07 | 301653-53130 | LEG опора | 1 |
| 08 | 100112-12025 | Болт | 6 |
| 09 | 108002-12030 | Пружинная шайба | 6 |
| 10 | 62H651-52120 | LEG | 1 |
| 11 | 62H651-52130 | LEG | 1 |
| 12 | 100112-10035 | Болт | 8 |
| 13 | 108002-10025 | Пружинная шайба | 8 |
| 14 | 322621-11350 | Шайба | 16 |
| 15 | 103312-10080 | Гайка | 8 |
| 16 | 100112-10030 | Болт | 8 |
| 17 | 108002-10025 | Пружинная шайба | 8 |
| 18 | 322621-11350 | Шайба | 8 |
| 19 | 62H651-52140 | Стойка | 2 |
| 20 | 100112-12100 | Болт | 2 |
| 21 | 108002-12030 | Пружинная шайба | 2 |
| 22 | 108202-12025 | Шайба | 4 |
| 23 | 360939-51120 | Гайка | 2 |
| 24 | 336621-13150 | Зеркало, задний | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
