Топливные трубопроводы — HITACHI ZW20

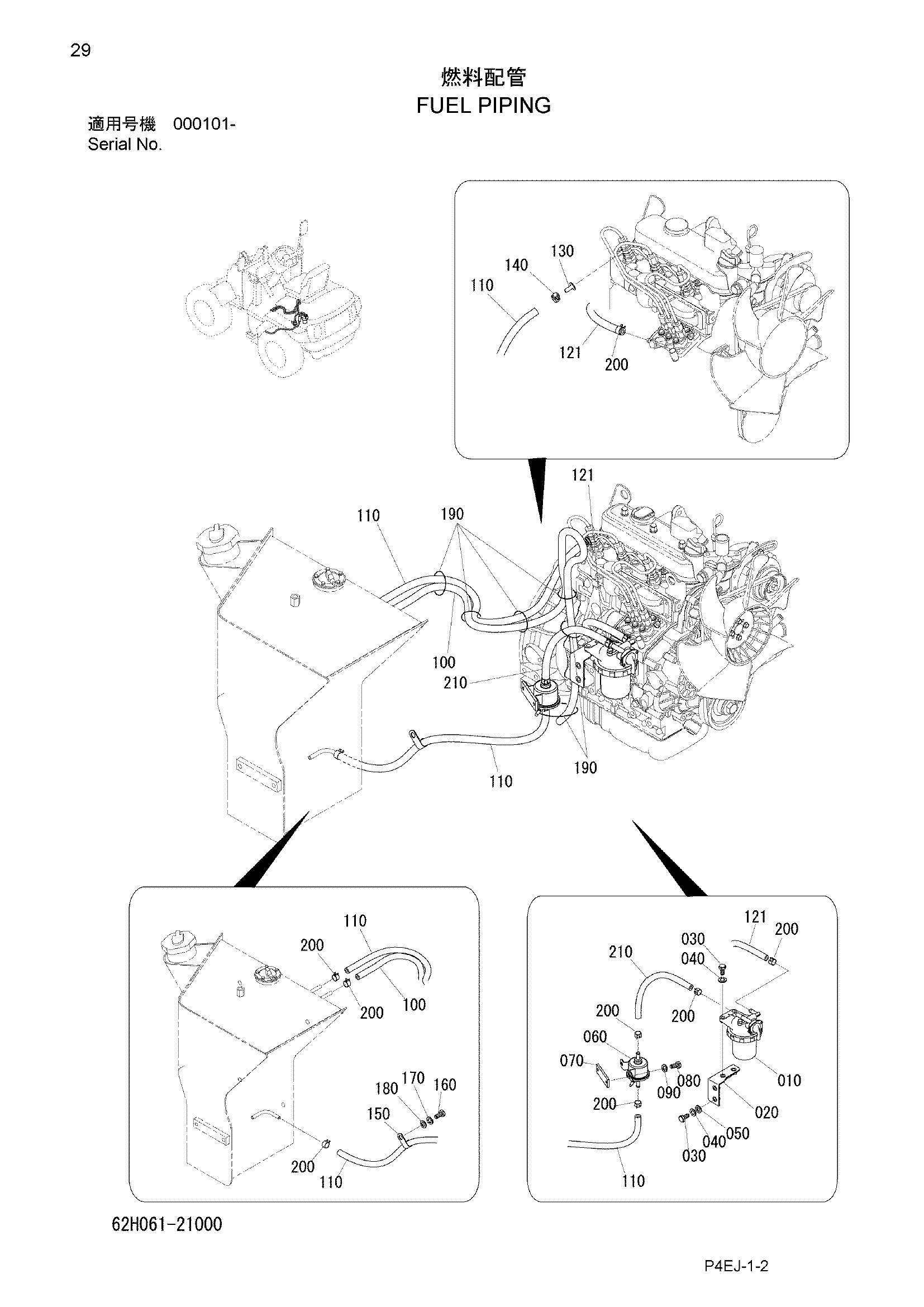

Заводская схема «Топливные трубопроводы» для HITACHI ZW20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 62H061-21110 | Топливный фильтр | 1 |
| 020 | 62H061-21120 | Кронштейн | 1 |
| 030 | 100112-08025 | Болт | 4 |
| 040 | 108002-08020 | W/S | 4 |
| 050 | 108202-08016 | Шайба | 2 |
| 060 | 301066-21120 | Насос топливный | 1 |
| 070 | 301061-21140 | Резиновая прокладка | 1 |
| 080 | 100112-06025 | Болт | 2 |
| 090 | 108202-06016 | Шайба | 2 |
| 100 | 301066-21150 | Топливный шланг | 1 |
| 110 | 301066-21160 | Топливный шланг | 2 |
| 121 | 301066-21170 | Топливный шланг | 1 |
| 130 | 301066-21180 | Соединение | 1 |
| 140 | 130310-01600 | Хомут шланга | 1 |
| 150 | 345461-11160 | Хомут | 1 |
| 160 | 100112-10020 | Болт | 1 |
| 170 | 108002-10025 | W/S | 1 |
| 180 | 108202-10020 | Шайба | 1 |
| 190 | 130410-05000 | Хомут трос | 6 |
| 200 | 301062-21140 | Хомут | 8 |
| 210 | 302061-21130 | Топливный шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
