Поворотный плуг трубопроводы — HITACHI ZW20

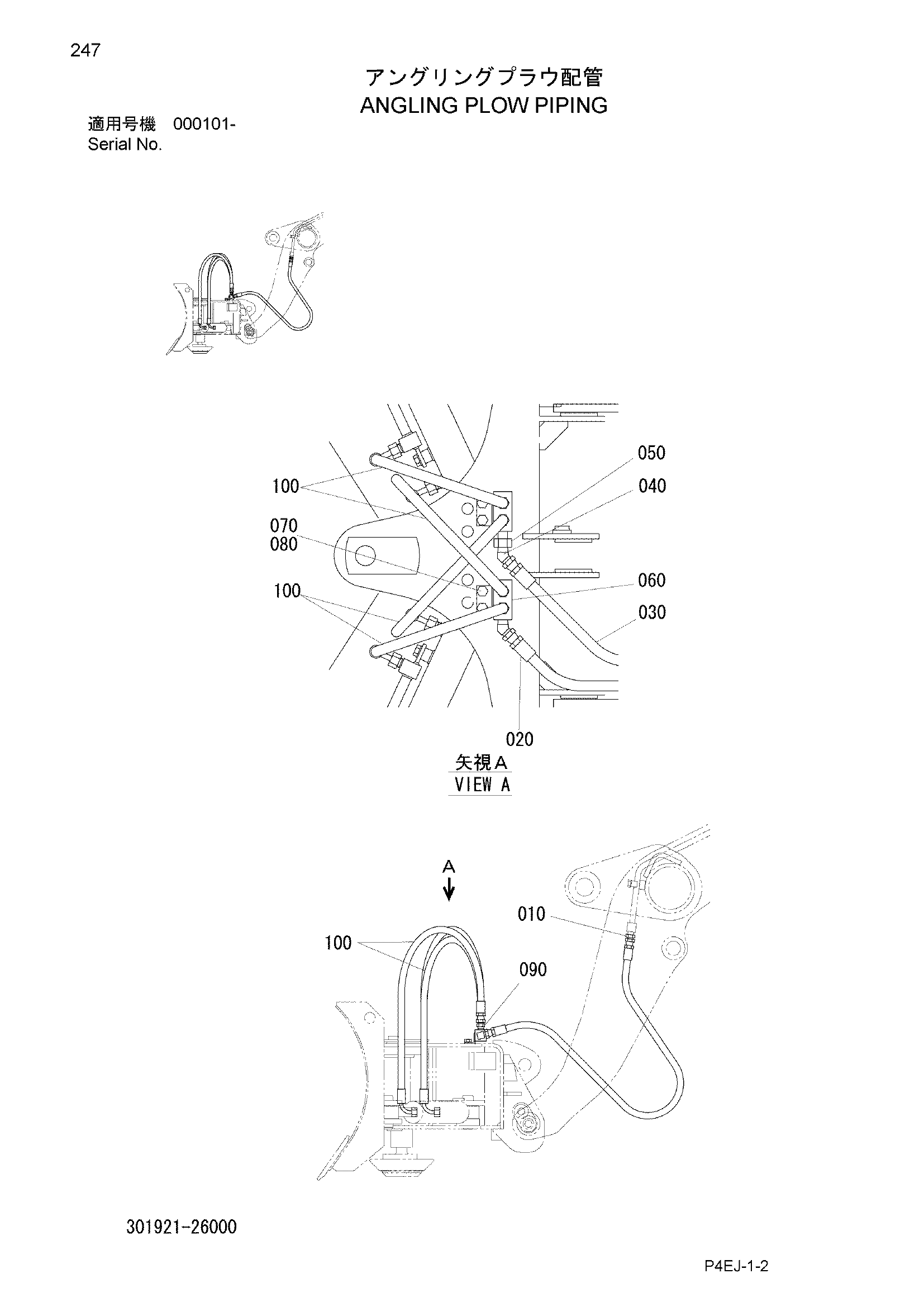

Заводская схема «Поворотный плуг трубопроводы» для HITACHI ZW20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 123301-03030 | Разъём | 2 |
| 020 | 125242-09110 | Шланг | 1 |
| 030 | 125242-09115 | Шланг | 1 |
| 040 | 123305-03030 | Угловой штуцер | 2 |
| 050 | 123209-03030 | Втулка | 1 |
| 060 | 322921-16110 | Тройник | 2 |
| 070 | 100112-10016 | Болт | 4 |
| 080 | 108002-10025 | W/S | 4 |
| 090 | 123301-03030 | Разъём | 4 |
| 100 | 301921-17110 | Шланг | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
