Гидролинии рабочего оборудования — HITACHI ZW20

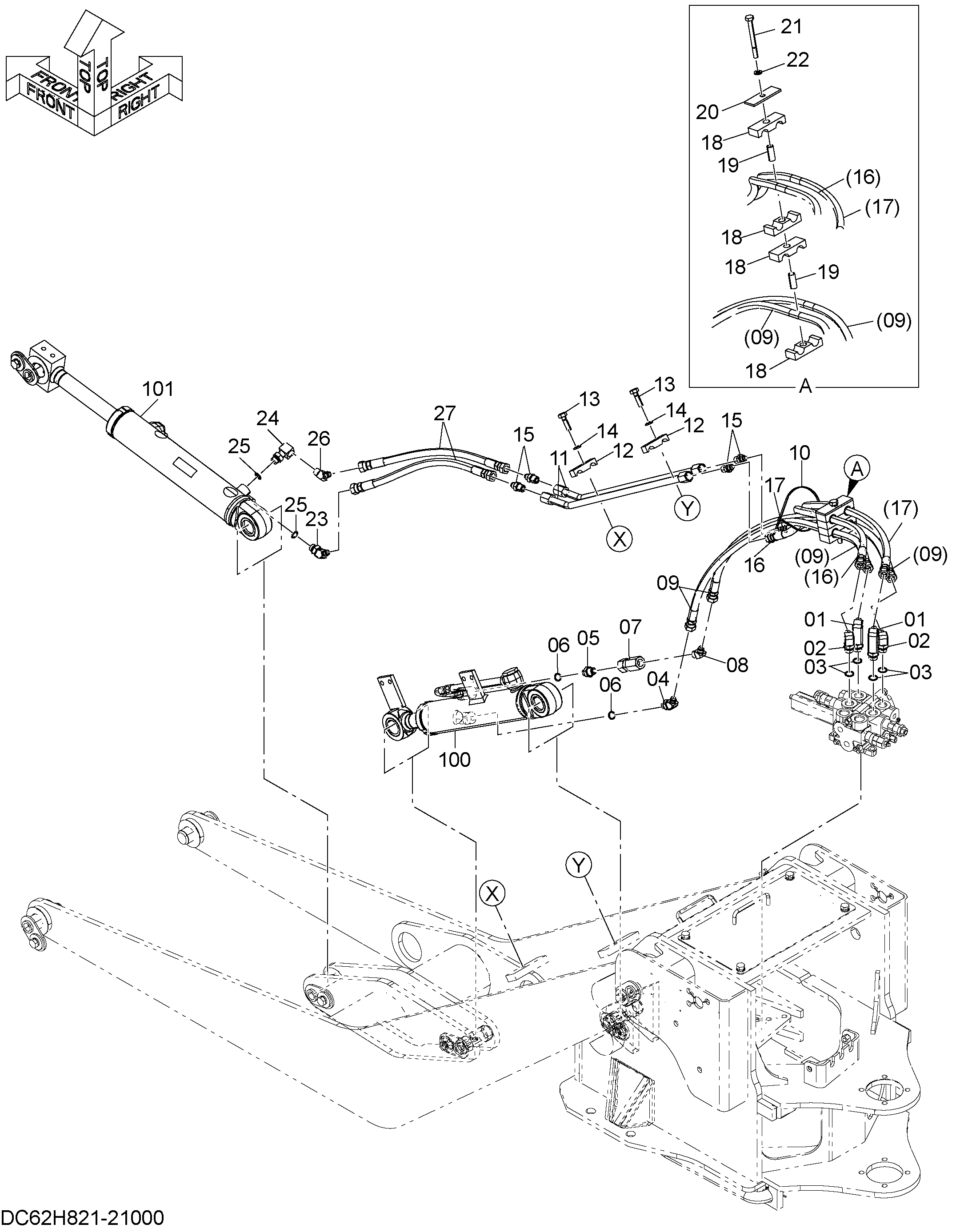

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZW20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 337532-11110 | Угловой штуцер | 2 |
| 02 | 335531-11130 | Угловой штуцер | 2 |
| 03 | 120112-90800 | Уплотнительное кольцо | 4 |
| 04 | A852233 | Угловой штуцер | 1 |
| 05 | 4229648 | Адаптер | 1 |
| 06 | 120011-01400 | Уплотнительное кольцо | 2 |
| 07 | 370781-51360 | Клапан | 1 |
| 08 | 4157919 | Угловой штуцер | 1 |
| 09 | 126242-09095 | Шланг | 2 |
| 10 | 130410-10000 | Хомут, трос | 1 |
| 11 | 62H821-21110 | Трубка | 2 |
| 12 | 331901-16170 | Держатель | 2 |
| 13 | 100112-10035 | Болт | 2 |
| 14 | 108002-10025 | Пружинная шайба | 2 |
| 15 | 4215650 | Адаптер | 4 |
| 16 | 126242-09075 | Шланг | 1 |
| 17 | 126242-09082 | Шланг | 1 |
| 18 | 336821-11180 | Резиновая прокладка | 4 |
| 19 | 336821-11240 | Трубка | 2 |
| 20 | 336821-11210 | Пластина | 1 |
| 21 | 100112-08100 | Болт | 1 |
| 22 | 108002-08020 | Пружинная шайба | 1 |
| 23 | A852233 | Угловой штуцер | 1 |
| 24 | 323971-16210 | Угловой штуцер | 1 |
| 25 | 120011-01400 | Уплотнительное кольцо | 2 |
| 26 | 4157919 | Угловой штуцер | 1 |
| 27 | 126242-09040 | Шланг | 2 |
| 100 | 62H831-11000 | Гидроцилиндр ковша | 1 |
| 101 | 62H831-27000 | Гидроцилиндр. дозер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
