Проводка (задний) — HITACHI ZW20

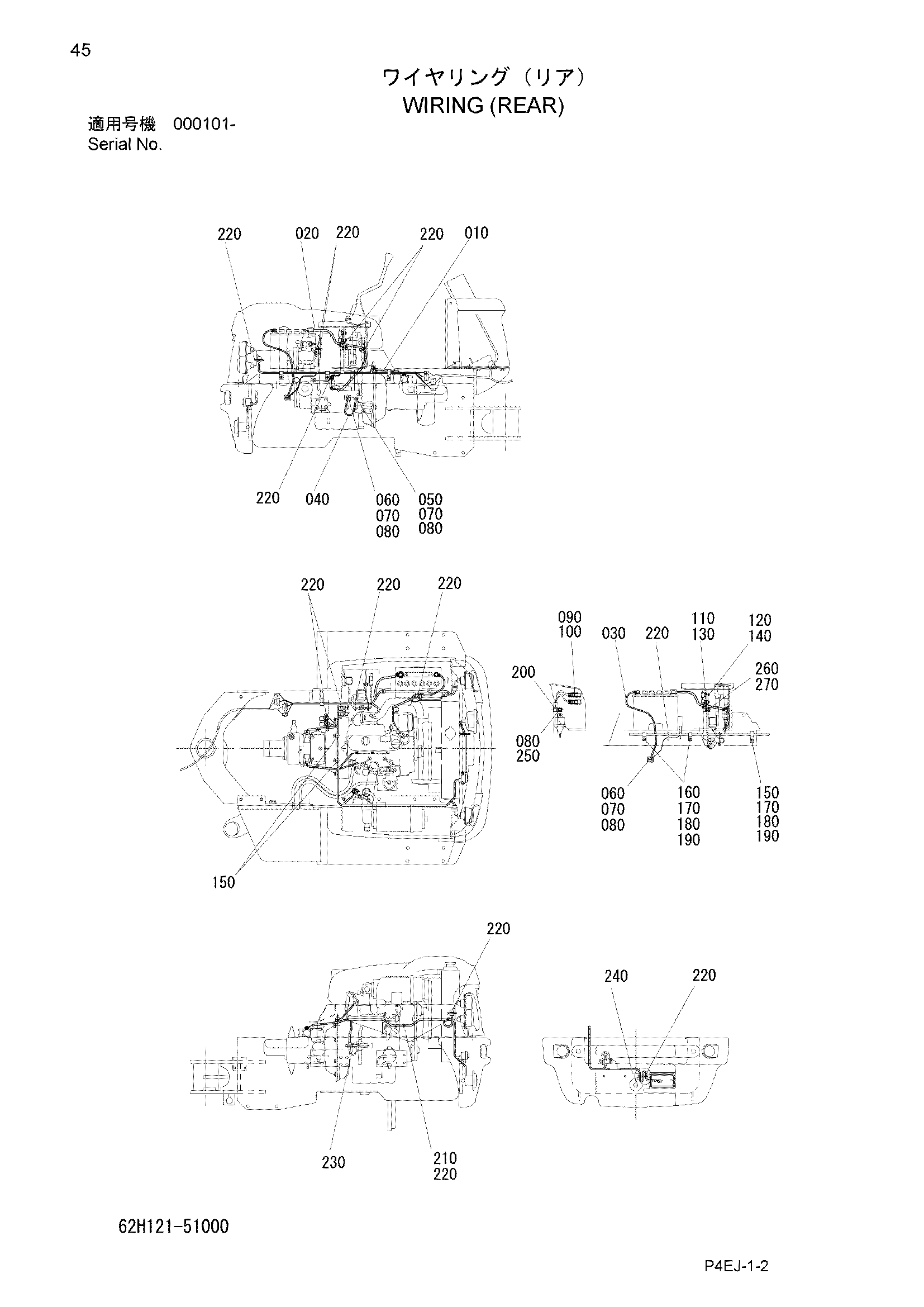

Заводская схема «Проводка (задний)» для HITACHI ZW20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 62H121-51110 | Жгут проводов (задний) | 1 |
| 020 | 301122-51140 | Трос (аккумулятор) | 1 |
| 030 | 301126-51140 | Трос | 1 |
| 040 | 301126-51160 | Трос | 1 |
| 050 | 100412-10016 | Болт | 1 |
| 060 | 100112-10020 | Болт | 2 |
| 070 | 108002-10025 | W/S | 4 |
| 080 | 108202-10020 | Шайба | 4 |
| 090 | 323126-51140 | Предохранитель (65A) | 2 |
| 100 | 323126-51160 | Пластина | 2 |
| 110 | 100112-06016 | Болт | 2 |
| 120 | 108002-06015 | W/S | 2 |
| 130 | 108202-06016 | Шайба | 2 |
| 140 | 103312-06050 | Гайка | 2 |
| 150 | 334271-11140 | Хомут | 3 |
| 160 | 345461-11160 | Хомут | 2 |
| 170 | 100112-08020 | Болт | 3 |
| 180 | 108002-08020 | W/S | 3 |
| 190 | 108202-08016 | Шайба | 3 |
| 200 | 360111-51290 | Хомут | 1 |
| 210 | 322061-21140 | Хомут | 3 |
| 220 | 130410-05000 | Хомут трос | 17 |
| 230 | 314121-51170 | Хомут | 1 |
| 240 | 301126-51180 | Жгут проводов | 1 |
| 250 | 100112-10025 | Болт | 1 |
| 260 | 103312-10080 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
