Капот — HITACHI ZW20

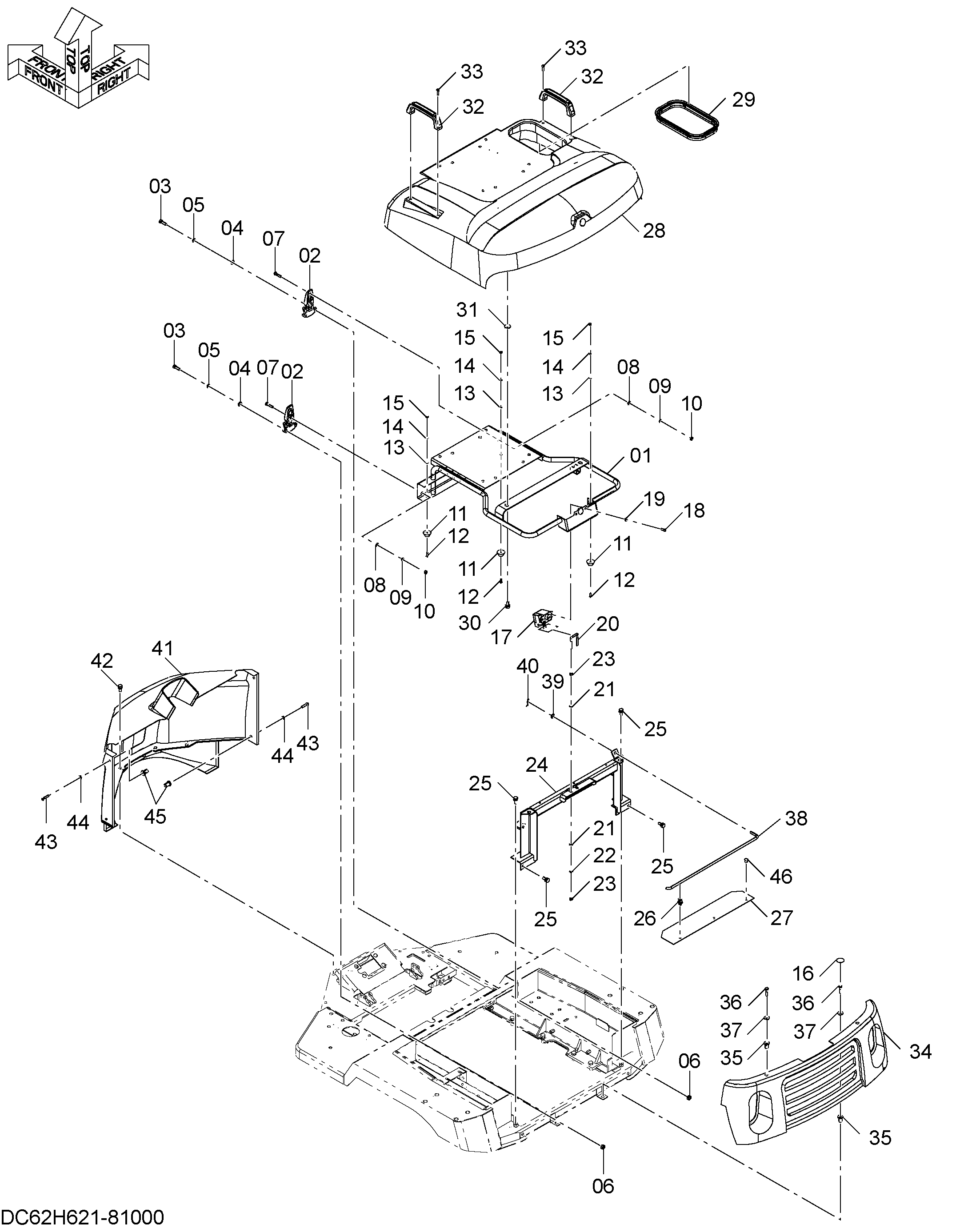

Заводская схема «Капот» для HITACHI ZW20. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	62H621-11111	Опора	1
02	323621-11160	Петля	2
03	100312-10030	Болт	4
04	108202-10020	Шайба	4
05	108002-10025	Пружинная шайба	4
06	103312-10080	Гайка	4
07	100112-08035	Болт	4
08	108202-08016	Шайба	4
09	108002-08020	Пружинная шайба	4
10	103312-08065	Гайка	4
11	621621-11290	Резиновая прокладка	4
12	101002-06020	Винт	4
13	108202-06016	Шайба	4
14	108002-06015	Пружинная шайба	4
15	103312-06050	Гайка	4
16	360871-34490	Пластина	2
17	831622-12150	Замок	1
18	101002-08020	Винт	2
19	108002-08020	Пружинная шайба	2
20	339621-11250	У-болт	1
21	108202-08016	Шайба	4
22	108002-08020	Пружинная шайба	2
23	103312-08065	Гайка	4
24	301626-11121	Суппорт.грилле	1
25	102212-10025	Болт, с шайбой	4
26	301626-11150	Держатель, шток	1
27	301626-11171	Резиновая прокладка	1
28	62H621-11121	Капот	1
29	146131-12075	Уплотнение, резиновый	1
30	102212-10025	Болт, с шайбой	2
31	322621-11350	Шайба	2
32	322621-11241	Стойка	2
33	101002-08025	Винт	4
34	301626-11141	Решётка	1
35	301626-11180	Велл гайка	4
36	100112-08035	Болт	4
37	360611-13230	Шайба	4
38	301621-11160	Шток	1
39	108202-10020	Шайба	1
40	323626-11190	Стопорный палец	1
41	301653-53160	Крышка, передний	1
42	102212-10025	Болт, с шайбой	4
43	101002-08035	Винт	4
44	108202-08016	Шайба	4
45	301626-11180	Велл гайка	4
46	323621-14130	Пробка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
