Подъём рукоять — HITACHI ZW20

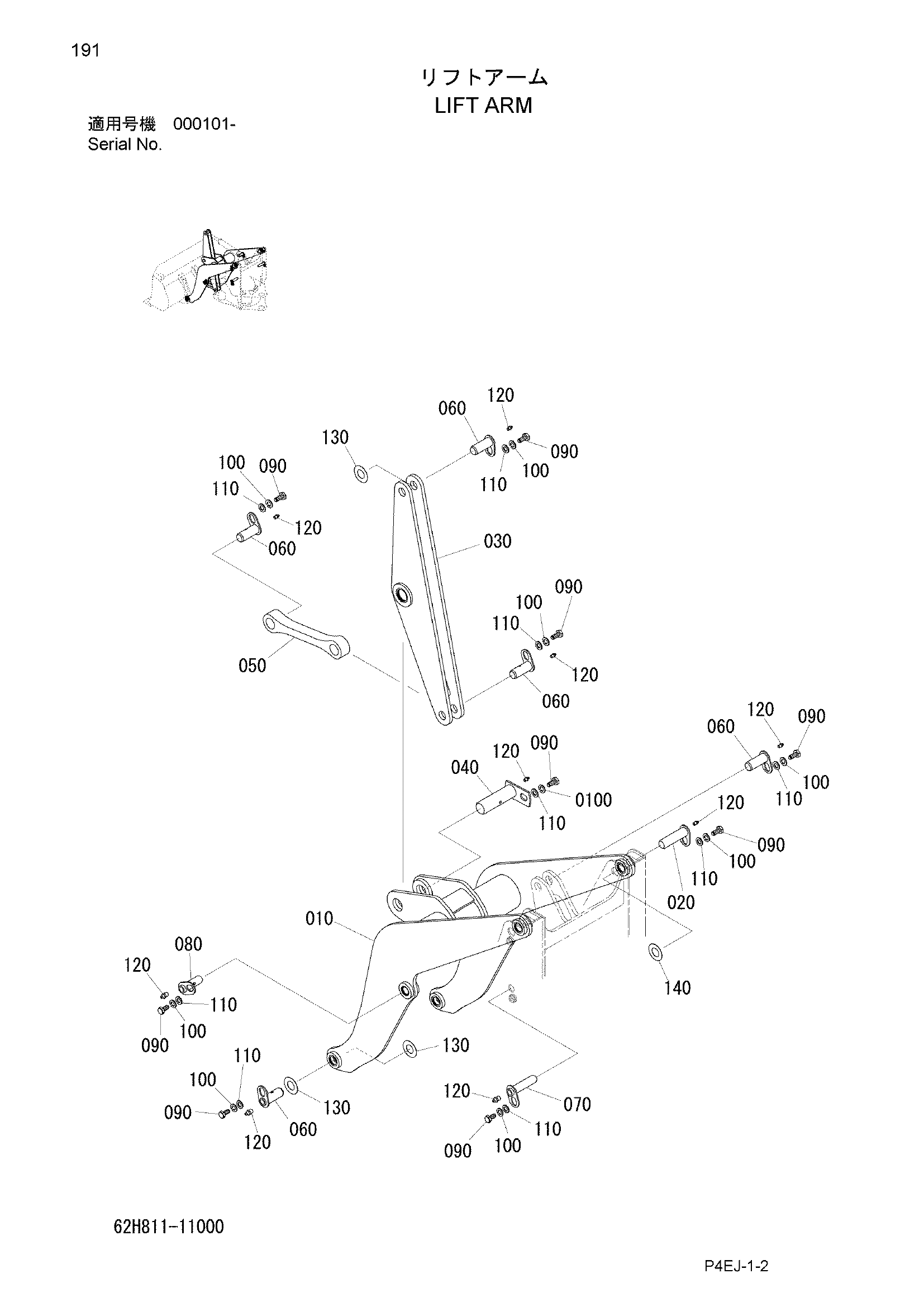

Заводская схема «Подъём рукоять» для HITACHI ZW20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 62H811-11100 | Подъём рукоять в сборе | 1 |
| 020 | 301811-11180Z | Палец | 2 |
| 030 | 62H811-11200 | Беллкранк в сборе | 1 |
| 040 | 301811-11190Z | Палец | 1 |
| 050 | 62H811-11300 | Тяга в сборе | 1 |
| 060 | 301811-11210Z | Палец | 6 |
| 070 | 301811-11220Z | Палец | 2 |
| 080 | 301811-11230Z | Палец | 2 |
| 090 | 100112-12020 | Болт | 13 |
| 100 | 108002-12030 | W/S | 13 |
| 110 | 311811-11270 | Шайба | 13 |
| 120 | 110001-01000 | Штуцер смазка | 13 |
| 130 | 331611-15150 | Проставка 1.0mm | 9 |
| 140 | 331611-15150 | Проставка 1.0mm | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
