Основные гидролинии — HITACHI ZW20

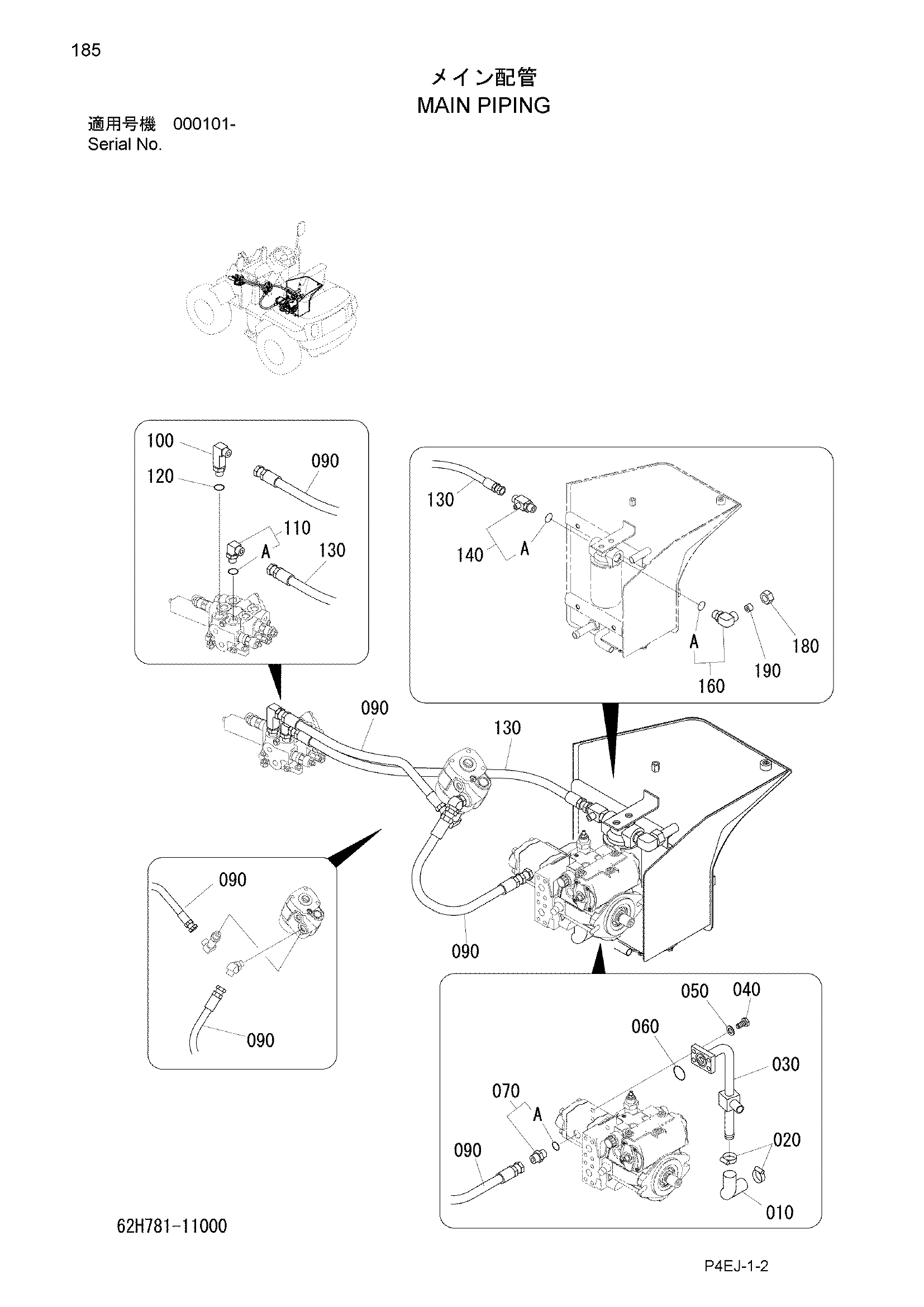

Заводская схема «Основные гидролинии» для HITACHI ZW20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 301781-11110 | Шланг | 1 |
| 020 | 130310-03500 | Хомут шланга | 2 |
| 030 | 62H781-11110 | Трубка | 1 |
| 040 | 100112-10030 | Болт | 4 |
| 050 | 108002-10025 | W/S | 4 |
| 060 | 120002-03000 | Уплотнительное кольцо | 1 |
| 070 | HLA852144 | Адаптер | 1 |
| 070A | 120011-01800 | Уплотнительное кольцо | 1 |
| 090 | 126240-12055 | Шланг | 2 |
| 100 | 62H781-11120 | Угловой штуцер | 1 |
| 110 | HL4327300 | Угловой штуцер | 1 |
| 110A | 120112-91000 | Уплотнительное кольцо | 1 |
| 120 | 120112-91000 | Уплотнительное кольцо | 1 |
| 130 | 126260-12085 | Шланг | 1 |
| 140 | HL4317617 | Тройник | 1 |
| 140A | 120011-02400 | Уплотнительное кольцо | 1 |
| 160 | 323786-11130 | Угловой штуцер | 1 |
| 160A | 120011-02400 | Уплотнительное кольцо | 1 |
| 180 | 123193-22000 | Гайка | 1 |
| 190 | 123194-22000 | Втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
