Финал привод (F) — HITACHI ZW20

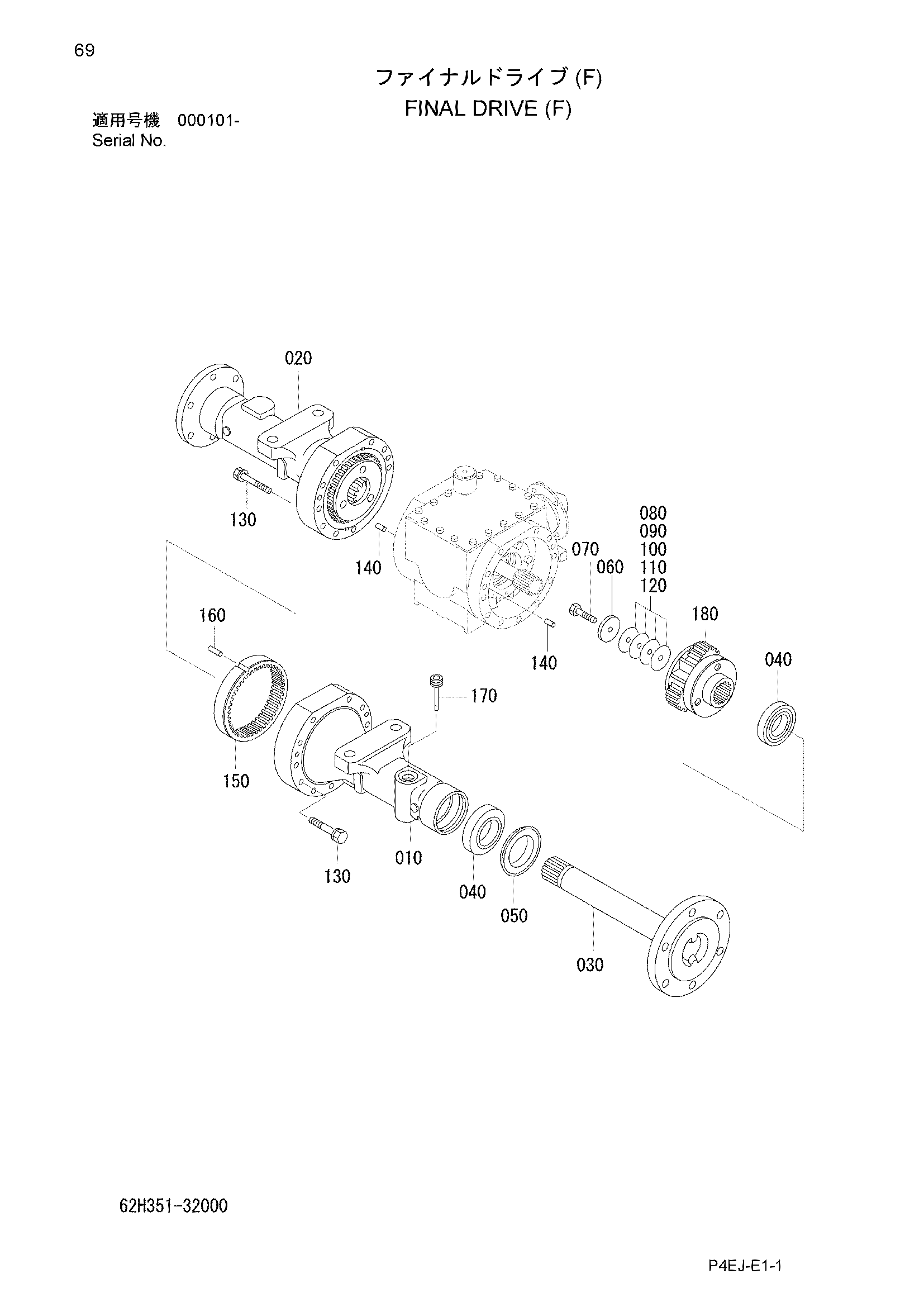

Заводская схема «Финал привод (F)» для HITACHI ZW20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 301356-32110 | Трубка, мост | 1 |
| 020 | 301356-32120 | Трубка, мост | 1 |
| 030 | 16053-02781 | Вал, мост | 2 |
| 040 | 16053-02791 | Подшипник | 4 |
| 050 | 301356-32150 | Уплотнение, масляный | 2 |
| 060 | 301356-32160 | Пластина, фиксатор | 2 |
| 070 | 301356-32170 | Болт | 2 |
| 080 | 301356-32180 | Регулировочная шайба 1.0mm | 2 |
| 090 | 301356-32190 | Регулировочная шайба 0.5mm | 2 |
| 100 | 301356-32210 | Регулировочная шайба 0.25mm | 1 |
| 110 | 301356-32220 | Регулировочная шайба 0.2mm | 1 |
| 120 | 301356-32230 | Регулировочная шайба 0.1mm | 1 |
| 130 | 161E3-02161 | Болт | 22 |
| 140 | 301356-32240 | Палец | 4 |
| 150 | 301356-32250 | Шестерня, кольцо | 2 |
| 160 | 301356-32260 | Палец | 4 |
| 170 | 301356-32270 | Указатель, уровень | 1 |
| 180 | 16053-00221 | Планет водило в сборе | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
