Водило — HITACHI ZW20

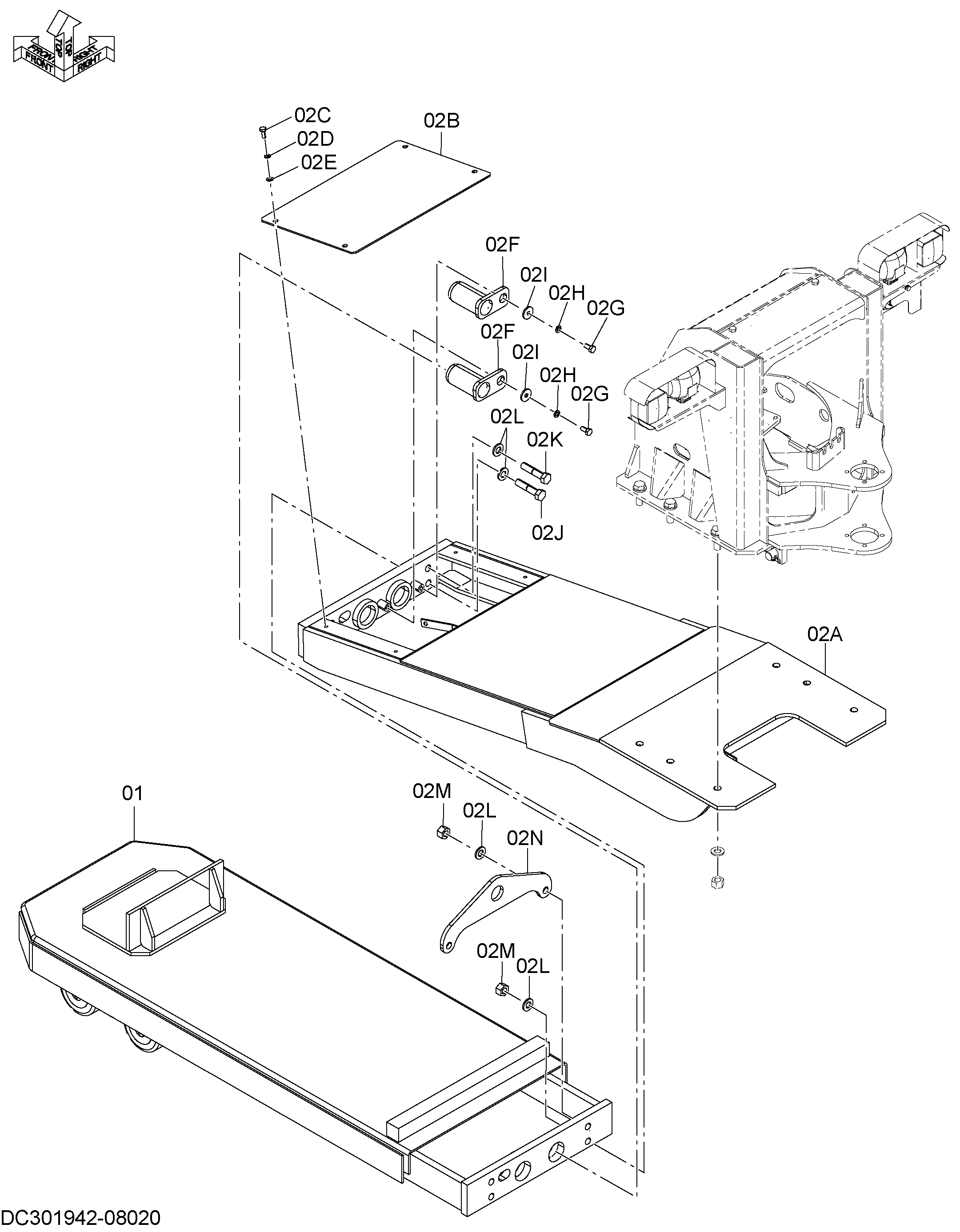

Заводская схема «Водило» для HITACHI ZW20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02A | 301942-12110 | Рама | 1 |
| 02B | 301942-12120 | Крышка | 1 |
| 02C | 100112-10025 | Болт | 4 |
| 02D | 108002-10025 | W/S | 4 |
| 02E | 108202-10020 | Шайба | 4 |
| 02F | 301942-12130 | Палец | 2 |
| 02G | 100112-12025 | Болт | 2 |
| 02H | 108002-12030 | W/S | 2 |
| 02I | 311811-11270 | Шайба | 2 |
| 02J | 100122-20090 | Болт | 2 |
| 02K | 100122-20100 | Болт | 2 |
| 02L | 610511-51160 | Шайба | 8 |
| 02M | 362611-13160 | Гайка | 4 |
| 02N | 301942-12140 | Крюк | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
