Прямая лопата трубопроводы — HITACHI ZW20

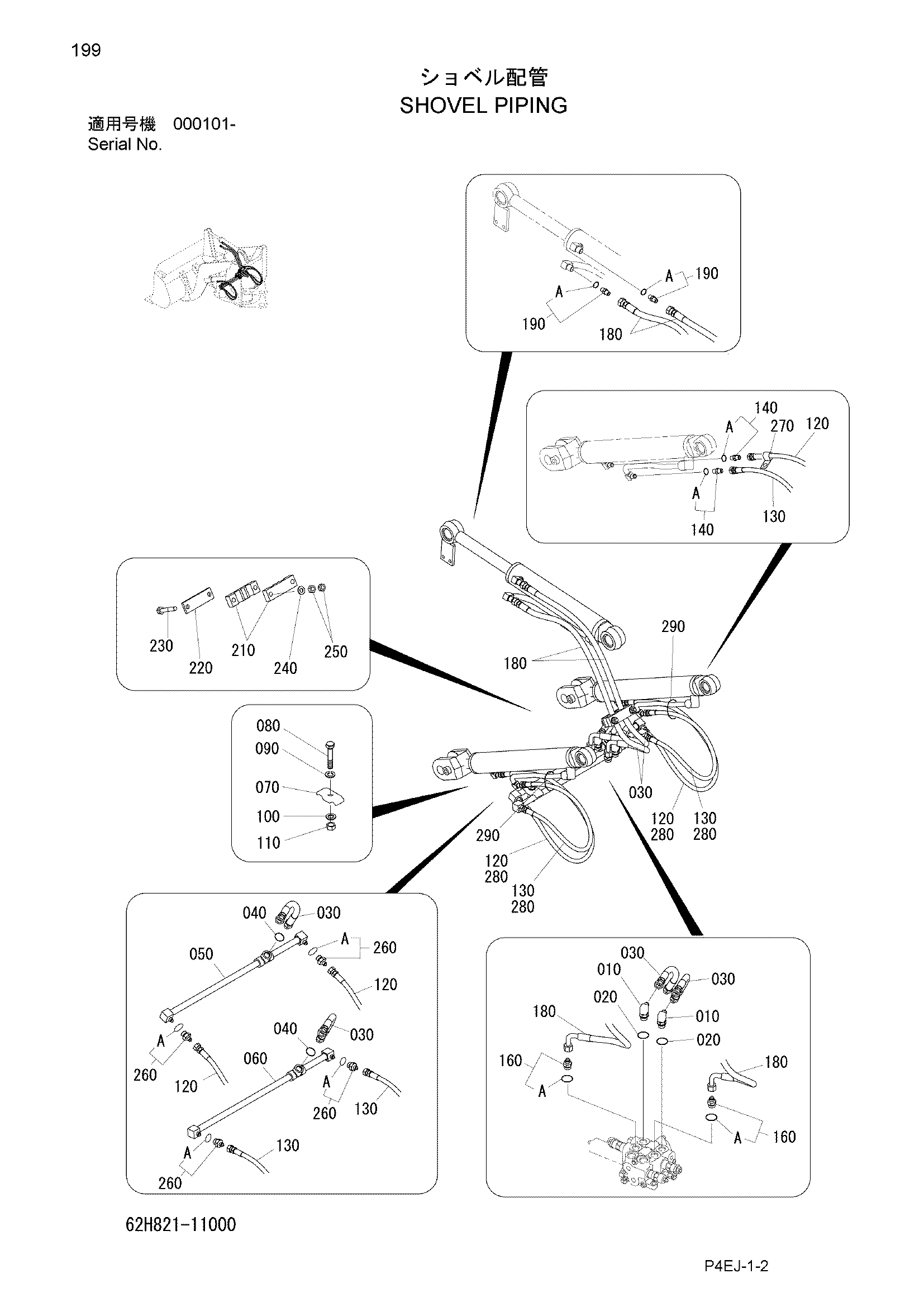

Заводская схема «Прямая лопата трубопроводы» для HITACHI ZW20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 335531-11130 | Угловой штуцер | 2 |
| 020 | 120112-90800 | Уплотнительное кольцо | 2 |
| 030 | 62H821-11110 | Шланг | 2 |
| 040 | 120011-01400 | Уплотнительное кольцо | 2 |
| 050 | 62H821-11120 | Трубка | 1 |
| 060 | 62H821-11130 | Трубка | 1 |
| 070 | 336781-11250 | Хомут | 2 |
| 080 | 100112-10055 | Болт | 2 |
| 090 | 108002-10025 | W/S | 2 |
| 100 | 322621-11350 | Шайба | 2 |
| 110 | 103312-10080 | Гайка | 2 |
| 120 | 126240-06095 | Шланг | 2 |
| 130 | 126240-06075 | Шланг | 2 |
| 140 | HLA852122 | Адаптер | 4 |
| 140A | 120011-01100 | Уплотнительное кольцо | 1 |
| 160 | HL4209765 | Адаптер | 2 |
| 160A | 120112-90800 | Уплотнительное кольцо | 1 |
| 180 | 62H821-11140 | Шланг | 2 |
| 190 | HLA852133 | Адаптер | 2 |
| 190A | 120011-01400 | Уплотнительное кольцо | 1 |
| 210 | 312822-11110 | Хомут | 2 |
| 220 | 352821-11350 | Пластина | 1 |
| 230 | 100112-10060 | Болт | 2 |
| 240 | 108202-10020 | Шайба | 2 |
| 250 | 103312-10080 | Гайка | 4 |
| 260 | HLA852132 | Адаптер | 4 |
| 260A | 120011-01400 | Уплотнительное кольцо | 1 |
| 270 | 346421-11150 | Хомут | 2 |
| 280 | 132110-09035 | Трубка, коил | 4 |
| 290 | 130410-05000 | Хомут, трос | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
