Трубопроводы рулевого управления — HITACHI ZW20

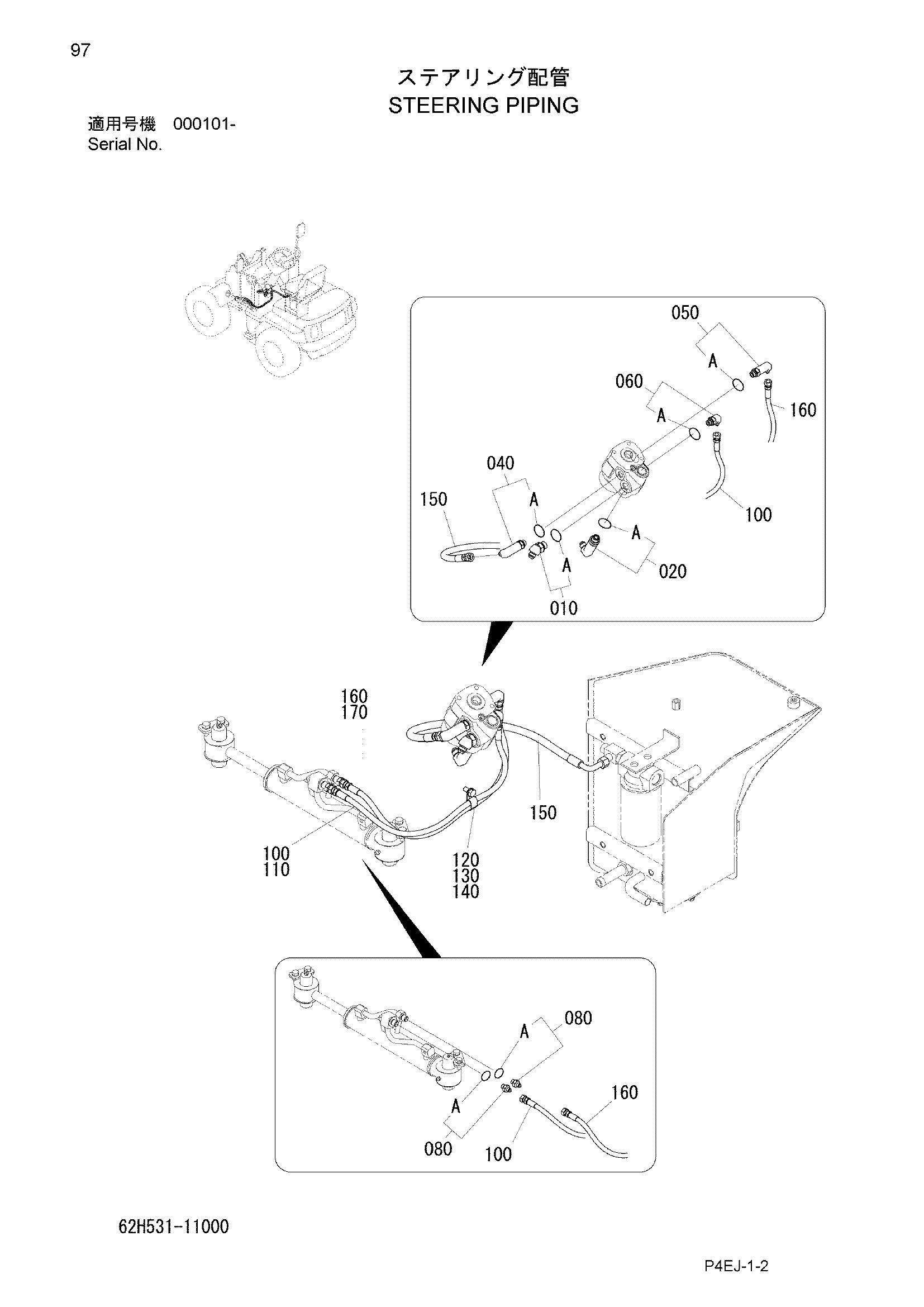

Заводская схема «Трубопроводы рулевого управления» для HITACHI ZW20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | HLA852244 | Угловой штуцер | 1 |
| 010A | 120011-01800 | Уплотнительное кольцо | 1 |
| 020 | HL4277652 | Угловой штуцер | 1 |
| 020A | 120011-01800 | Уплотнительное кольцо | 1 |
| 040 | HL4322821 | Угловой штуцер | 1 |
| 040A | 120011-01400 | Уплотнительное кольцо | 1 |
| 050 | HL4277649 | Угловой штуцер | 1 |
| 050A | 120011-01400 | Уплотнительное кольцо | 1 |
| 060 | HLA852332 | Угловой штуцер | 1 |
| 060A | 120011-01400 | Уплотнительное кольцо | 1 |
| 080 | HLA852122 | Адаптер | 2 |
| 080A | 120011-01100 | Уплотнительное кольцо | 1 |
| 100 | 126240-06070 | Шланг | 1 |
| 110 | 132110-15070 | Трубка коил | 1 |
| 120 | 360041-21260 | Хомут | 1 |
| 130 | 100112-10020 | Болт | 1 |
| 140 | 108002-10025 | W/S | 1 |
| 150 | 62H531-11110 | Шланг | 1 |
| 160 | 126240-06075 | Шланг | 1 |
| 170 | 132110-15075 | Трубка коил | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
