Проводка — HITACHI ZW20

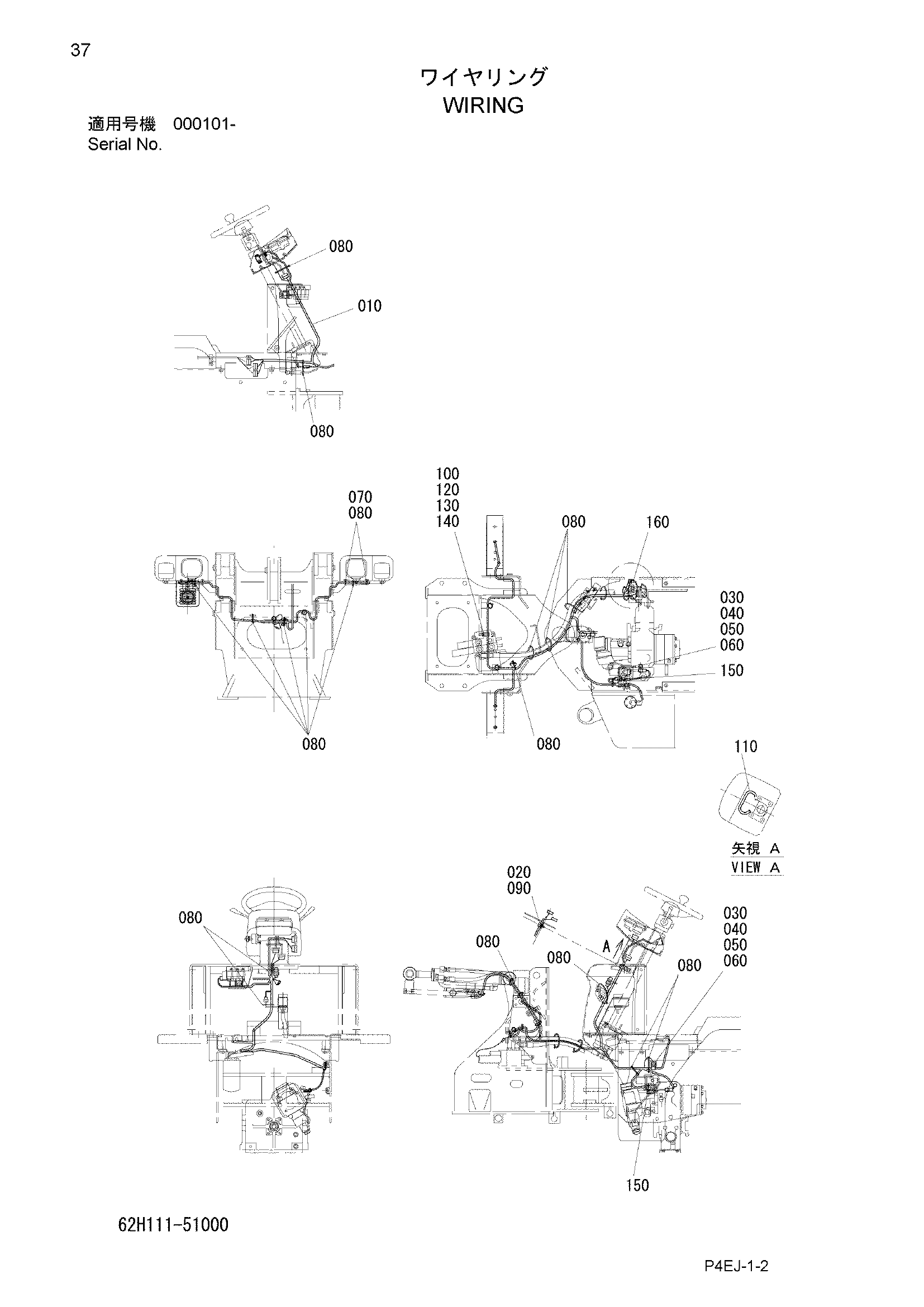

Заводская схема «Проводка» для HITACHI ZW20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 62H111-51110 | Жгут проводов (основной) | 1 |
| 020 | 346271-11130 | Хомут | 1 |
| 030 | 345461-11160 | Хомут | 2 |
| 040 | 100112-10020 | Болт | 2 |
| 050 | 108002-10025 | W/S | 2 |
| 060 | 108202-10020 | Шайба | 2 |
| 070 | 322061-21140 | Хомут | 4 |
| 080 | 130410-05000 | Хомут трос | 25 |
| 090 | 102212-08020 | Болт с шайбой | 1 |
| 100 | 100112-08020 | Болт | 1 |
| 110 | 146121-11025 | Резиновое уплотнение | 1 |
| 120 | 108002-08020 | W/S | 1 |
| 130 | 108202-08016 | Шайба | 1 |
| 140 | 336121-51170 | Хомут | 1 |
| 150 | 130410-02000 | Хомут трос | 1 |
| 160 | 130410-10000 | Хомут трос | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
