HST трубопроводы (1) — HITACHI ZW20

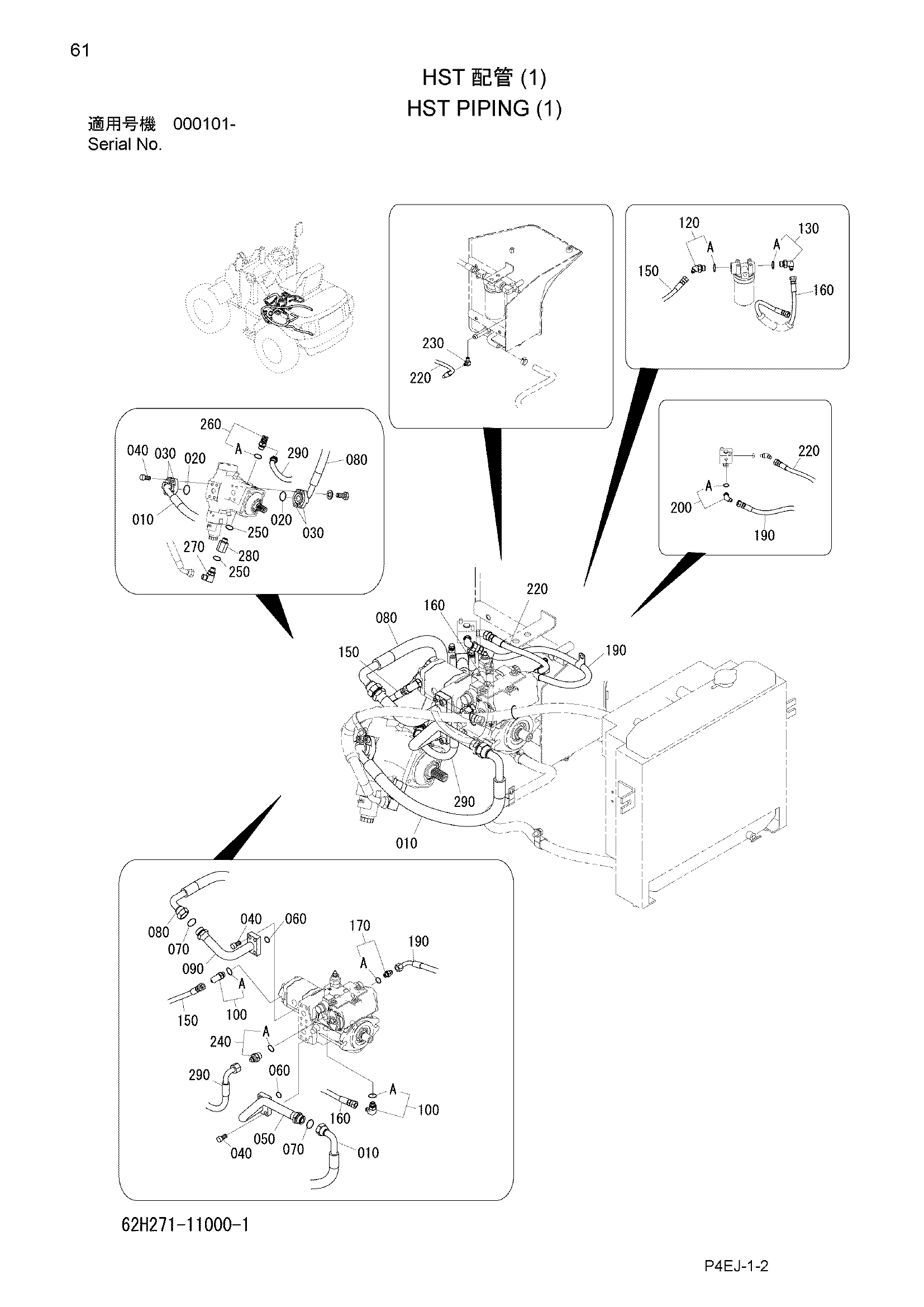

Заводская схема «HST трубопроводы (1)» для HITACHI ZW20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 301276-11150 | Шланг | 1 |
| 020 | 301276-11160 | Уплотнительное кольцо | 2 |
| 030 | 301276-11170 | Разъёмный фланец | 4 |
| 040 | 100921-10035 | Болт | 12 |
| 050 | 301276-11180 | Трубка | 1 |
| 060 | 301276-11160 | Уплотнительное кольцо | 2 |
| 070 | 322271-11270 | Уплотнительное кольцо | 2 |
| 080 | 301276-11190 | Шланг | 1 |
| 090 | 301276-11210 | Трубка | 1 |
| 100 | HLA852333 | Угловой штуцер | 2 |
| 100A | 120011-01400 | Уплотнительное кольцо | 1 |
| 120 | HLA852243 | Угловой штуцер | 1 |
| 120A | 120011-01800 | Уплотнительное кольцо | 1 |
| 130 | HLA852343 | Угловой штуцер | 1 |
| 130A | 120011-01800 | Уплотнительное кольцо | 1 |
| 150 | 126260-09038 | Шланг | 1 |
| 160 | 126260-09048 | Шланг | 1 |
| 170 | HLA852123 | Адаптер | 1 |
| 170A | 120011-01100 | Уплотнительное кольцо | 1 |
| 190 | 62H271-11110 | Шланг | 1 |
| 200 | HL4278240 | Угловой штуцер | 1 |
| 200A | 120112-90400 | Уплотнительное кольцо | 1 |
| 220 | 62H271-11120 | Шланг | 1 |
| 230 | HL4154657 | Угловой штуцер | 1 |
| 240 | HLA852144 | Адаптер | 1 |
| 240A | 120011-01800 | Уплотнительное кольцо | 1 |
| 250 | 120011-01800 | Уплотнительное кольцо | 2 |
| 260 | HLA852344 | Угловой штуцер | 1 |
| 260A | 120011-01800 | Уплотнительное кольцо | 1 |
| 270 | 124303-04000 | Угловой штуцер | 1 |
| 280 | 301276-11220 | Втулка | 1 |
| 290 | 62H271-11130 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
