Гидроцилиндр. дозер — HITACHI ZW20

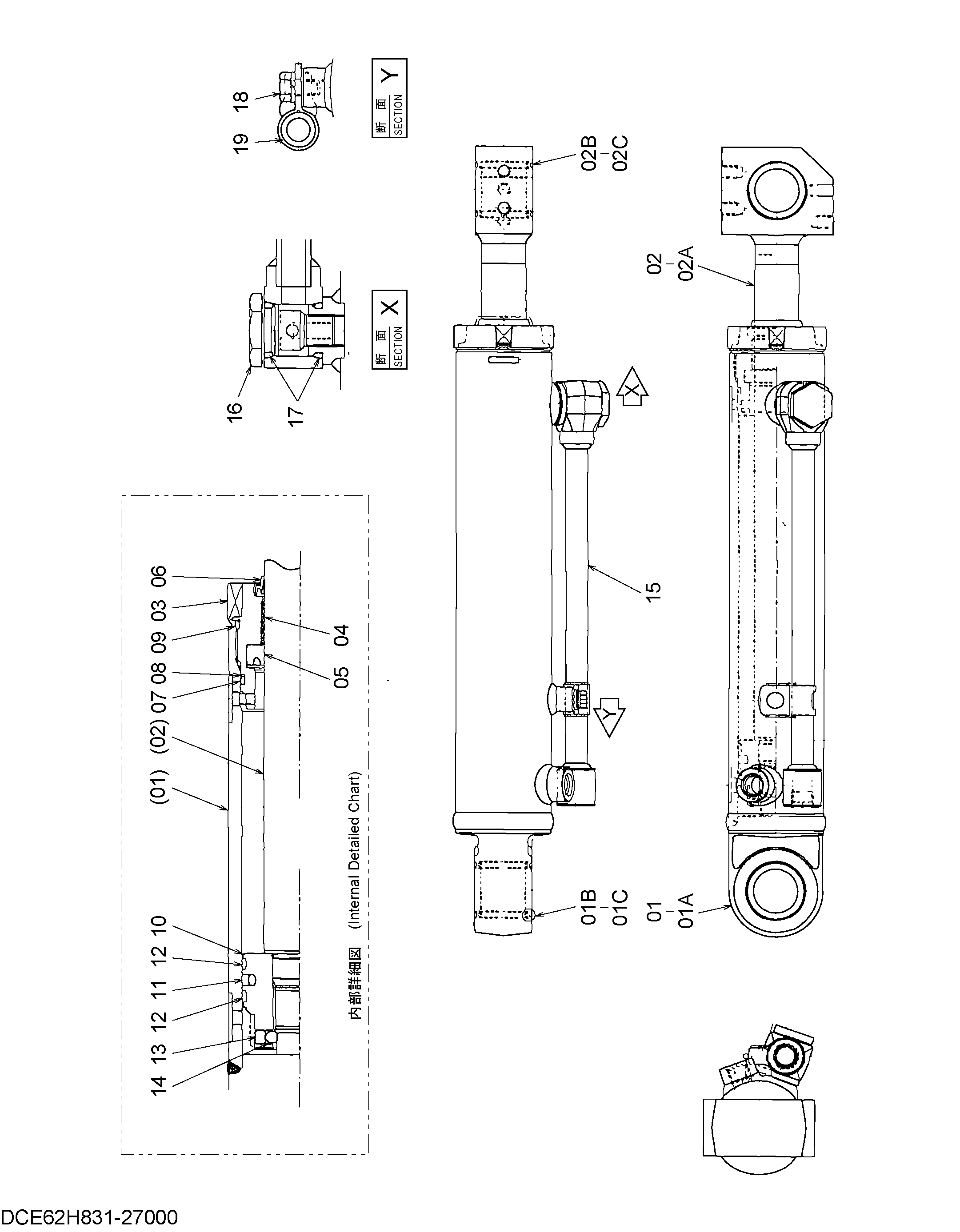

Заводская схема «Гидроцилиндр. дозер» для HITACHI ZW20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 62H831-27000 | Дозер гидроцилиндр в сборе | 1 | |
| 01 | 62H831-27110 | Гидроцилиндр трубка в сборе | 1 |
| 01B | 301816-11410 | Втулка | 1 |
| 01C | 301546-21320 | Уплотнение пыль | 2 |
| 02 | 62H831-27130 | Поршень шток в сборе | 1 |
| 02B | 301816-11410 | Втулка | 1 |
| 02C | 301546-21320 | Уплотнение пыль | 2 |
| 03 | 62H831-27150 | Гидроцилиндр головка | 1 |
| 04 | 621831-11170 | Втулка | 1 |
| 05 | 311541-21220 | У-ринг | 1 |
| 06 | 301836-11210 | Стеклоочиститель кольцо | 1 |
| 07 | 120012-05500 | Уплотнительное кольцо | 1 |
| 08 | 305918-22170 | Задний UP кольцо | 1 |
| 09 | 120012-06000 | Уплотнительное кольцо | 1 |
| 10 | 305918-22180 | Поршень | 1 |
| 11 | 321831-11250 | Уплотнение кольцо в сборе | 1 |
| 12 | 62H831-11270 | Скольжение кольцо | 2 |
| 13 | 301836-13280 | Винт, комплект | 1 |
| 14 | 621831-11230 | Шарик, стальной | 1 |
| 15 | 62H831-27160 | Трубка в сборе | 1 |
| 16 | 308831-22210 | Пробка | 1 |
| 17 | 120011-02210 | Уплотнительное кольцо | 2 |
| 18 | 308831-22220 | Упсет болт | 1 |
| 19 | 308831-22230 | Трубка держатель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
