Дверь (левый) в сборе — HITACHI ZW20

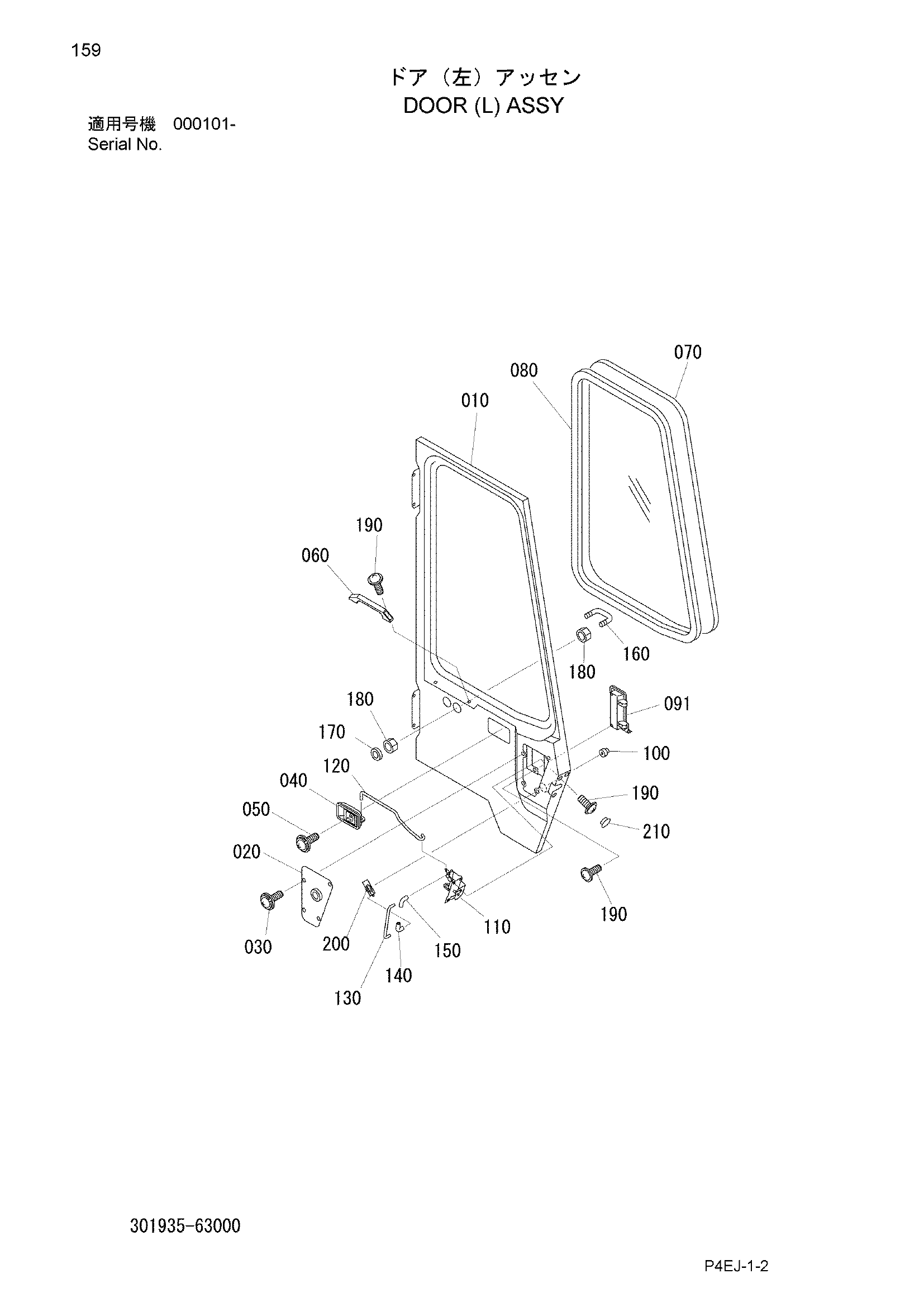

Заводская схема «Дверь (левый) в сборе» для HITACHI ZW20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 301935-63000 | Дверь (левый) в сборе | 1 | |
| 020 | 302935-13120 | Крышка в сборе (левый) | 1 |
| 030 | 302935-12130 | Винт | 4 |
| 040 | 302935-12140 | Рукоятка | 1 |
| 050 | 302935-11270 | Винт | 1 |
| 060 | 310933-21120 | Рукоятка | 1 |
| 070 | 302935-12150 | Стекло | 1 |
| 080 | 302935-12280 | Резиновый, H | 1 |
| 091 | 302935-13131 | Рукоятка в сборе | 1 |
| 100 | 310933-22190 | Замок | 1 |
| 110 | 310933-22430 | Блокировка, дверь | 1 |
| 120 | 302935-13140 | Тяга | 1 |
| 130 | 302935-12180 | Тяга | 1 |
| 140 | 302935-12190 | Держатель | 1 |
| 150 | 302935-12210 | Держатель | 1 |
| 160 | 302935-12220 | U болт | 1 |
| 170 | 156120-32200 | Уплотнительная втулка | 2 |
| 180 | 302935-12230 | Гайка | 4 |
| 190 | 302935-12250 | Винт | 7 |
| 200 | 310933-22310 | Зажим | 1 |
| 210 | 302935-12260 | Уплотнительная втулка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
