Прямая лопата управление — HITACHI ZW20

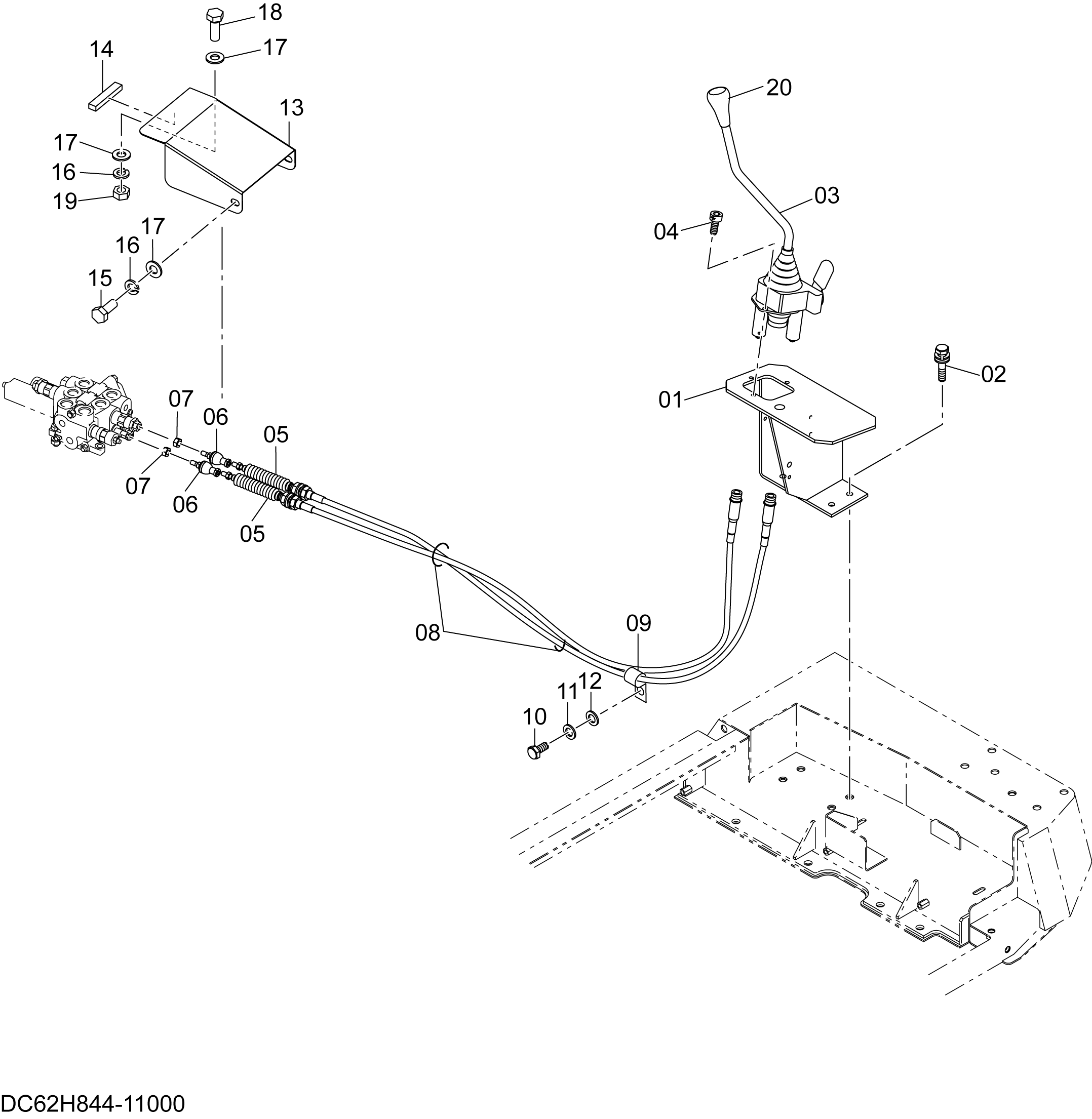

Заводская схема «Прямая лопата управление» для HITACHI ZW20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 62H844-11100 | Опора | 1 |
| 02 | 102212-10025 | Болт, с шайбой | 4 |
| 03 | 301846-11120 | Рычаг в сборе | 1 |
| 04 | 305841-11150 | Болт | 3 |
| 05 | 302841-11140 | Трос | 2 |
| 06 | 360841-11160 | Концевой, шток | 2 |
| 07 | 103312-08065 | Гайка | 2 |
| 08 | 130410-10000 | Хомут, трос | 2 |
| 09 | 345461-11160 | Хомут | 1 |
| 10 | 100112-10025 | Болт | 1 |
| 11 | 108002-10025 | W/S | 1 |
| 12 | 108202-10020 | Шайба | 1 |
| 13 | 62J841-11160 | Крышка | 1 |
| 14 | 302621-15170 | Уплотнение, резиновый | 1 |
| 15 | 100112-10025 | Болт | 2 |
| 16 | 108002-10025 | W/S | 3 |
| 17 | 108202-10020 | Шайба | 4 |
| 18 | 100112-10030 | Болт | 1 |
| 19 | 103312-10080 | Гайка | 1 |
| 20 | 621841-11211 | Ручка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
