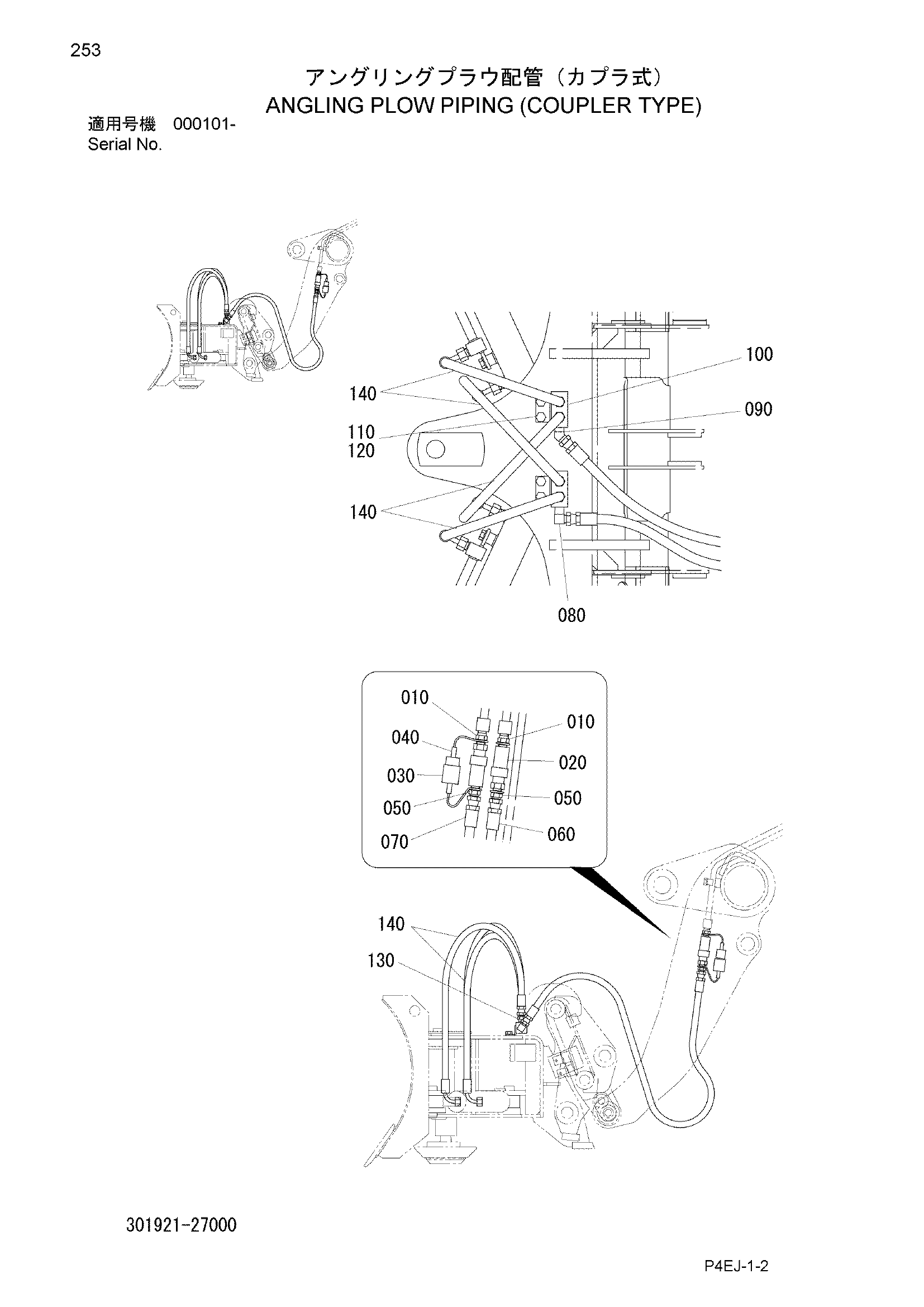

ANGLING PLOW PIPING (COUPLER TYPE) — HITACHI ZW20
Заводская схема «ANGLING PLOW PIPING (COUPLER TYPE)» для HITACHI ZW20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 123207-03000 | Разъём | 2 |
| 020 | 312918-16120 | Муфта в сборе | 2 |
| 030 | 322971-16160 | Колпачок | 2 |
| 040 | 322971-16170 | Пробка | 2 |
| 050 | 123301-03030 | Разъём | 2 |
| 060 | 125242-09135 | Шланг | 1 |
| 070 | 125242-09130 | Шланг | 1 |
| 080 | 123305-03030 | Угловой штуцер | 1 |
| 090 | 123304-03030 | Угловой штуцер | 1 |
| 100 | 322921-16110 | Тройник | 2 |
| 110 | 100112-10016 | Болт | 4 |
| 120 | 108002-10025 | W/S | 4 |
| 130 | 123301-03030 | Разъём | 4 |
| 140 | 301921-17110 | Шланг | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
