Ролл граб трубопроводы (быстросъёмное устройство тип) — HITACHI ZW20

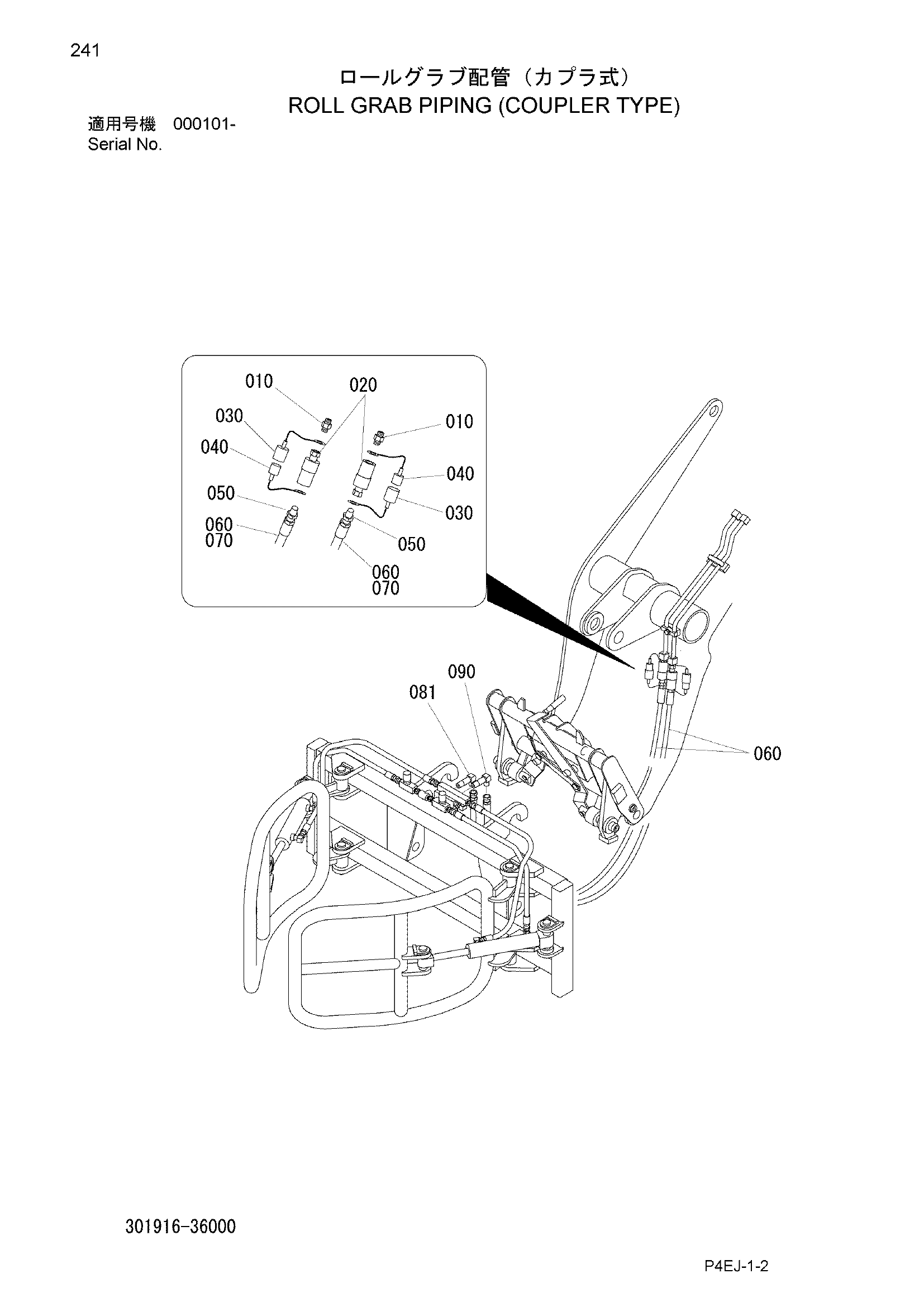

Заводская схема «Ролл граб трубопроводы (быстросъёмное устройство тип)» для HITACHI ZW20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 123207-03000 | Разъём | 2 |
| 020 | 312918-16120 | Муфта в сборе | 2 |
| 030 | 322971-16160 | Колпачок | 2 |
| 040 | 322971-16170 | Пробка | 2 |
| 050 | 123301-03030 | Разъём | 2 |
| 060 | 125240-09120 | Шланг | 2 |
| 070 | 132110-15110 | Трубка, коил | 2 |
| 081 | 123306-03030 | Угловой штуцер | 1 |
| 090 | 123304-03030 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
