Поворотный плуг детали (быстросъёмное устройство тип) — HITACHI ZW20

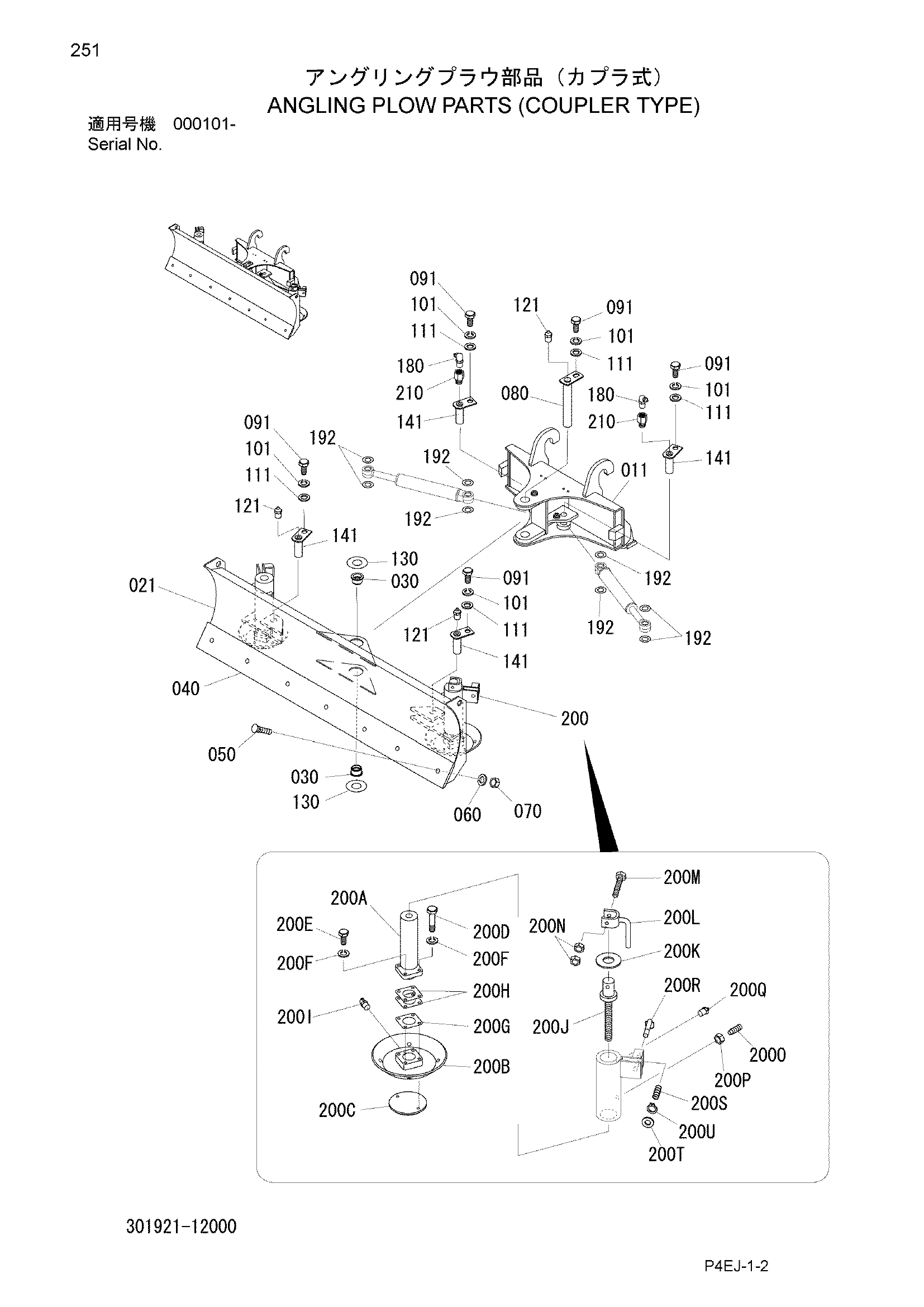

Заводская схема «Поворотный плуг детали (быстросъёмное устройство тип)» для HITACHI ZW20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 011 | 301921-12111 | Рама | 1 |
| 021 | 301921-12121 | Плуг | 1 |
| 030 | 332921-11140 | Втулка | 2 |
| 040 | 338811-91110 | Кромка | 1 |
| 050 | 321811-91120 | Болт | 7 |
| 060 | 550811-11440 | Шайба | 7 |
| 070 | 103312-16130 | Гайка | 7 |
| 080 | 322921-11130 | Палец 45X263 | 1 |
| 091 | 100112-12020 | Болт | 5 |
| 101 | 108002-12030 | W/S | 5 |
| 111 | 311811-11270 | Шайба | 5 |
| 121 | 110001-01000 | Штуцер смазка | 3 |
| 130 | 352811-11390 | Проставка 1.0mm | 2 |
| 141 | 301811-11230Z | Палец | 4 |
| 180 | 110003-01000 | Штуцер смазка | 2 |
| 192 | 337541-11130 | Регулировочная шайба 1.0mm | 8 |
| 200A | 322921-11140 | Шток | 1 |
| 200B | 301921-12140 | Слеигх | 1 |
| 200C | 301921-12150 | Башмак | 1 |
| 200D | 100112-12060 | Болт | 2 |
| 200E | 100112-12040 | Болт | 2 |
| 200F | 108002-12030 | W/S | 4 |
| 200G | 610811-11180 | Регулировочная шайба A 1.6mm | 1 |
| 200H | 610811-11190 | Регулировочная шайба B 0.2mm | 2 |
| 200I | 110002-01000 | Штуцер смазка | 1 |
| 200J | 322921-11150 | Винт | 1 |
| 200K | 332921-11170 | Шайба | 1 |
| 200L | 332921-11180 | Рукоятка | 1 |
| 200M | 100112-12080 | Болт | 1 |
| 200N | 103312-12100 | Гайка | 2 |
| 200O | 101321-16045 | Винт | 1 |
| 200P | 103312-16130 | Гайка | 1 |
| 200Q | 110001-01000 | Штуцер смазка | 1 |
| 200R | 332921-11240 | Палец | 1 |
| 200S | 332921-11250 | Пружина | 1 |
| 200T | 108202-16030 | Шайба | 1 |
| 200U | 111511-01610 | Стопорное кольцо | 1 |
| 210 | 310811-11170 | Разъём | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
