Быстрый быстросъёмное устройство (мекханикал тип) — HITACHI ZW20

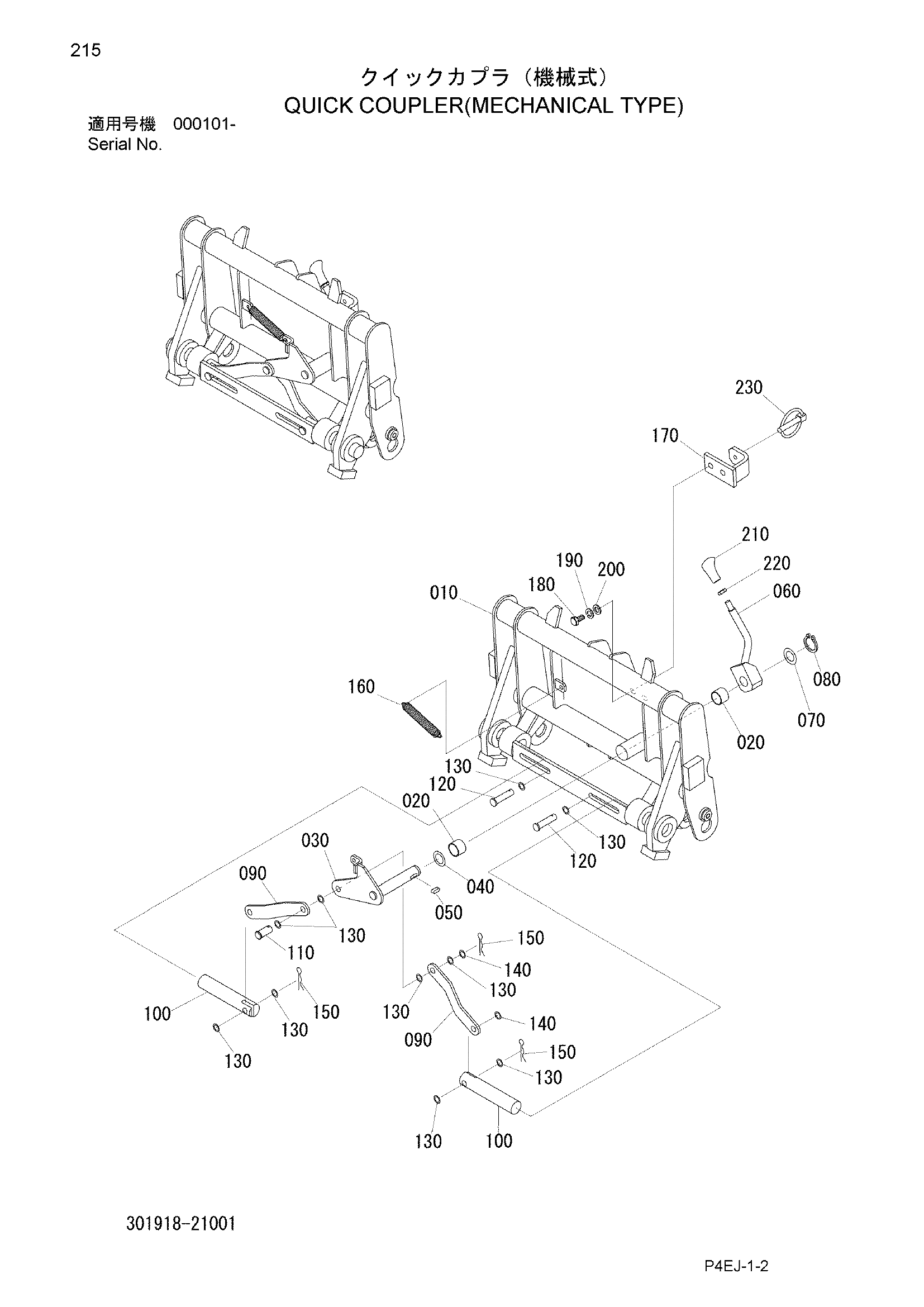

Заводская схема «Быстрый быстросъёмное устройство (мекханикал тип)» для HITACHI ZW20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 301918-21111 | Рама, главный | 1 |
| 020 | 621431-11320 | Втулка | 2 |
| 030 | 301918-21170 | Вал | 1 |
| 040 | 108202-24040 | Шайба | 1 |
| 050 | 301918-21180 | Шпонка | 1 |
| 060 | 301918-21190 | Рычаг | 1 |
| 070 | 301918-21210 | Регулировочная шайба 1.0mm | 1 |
| 080 | 111511-02512 | Стопорное кольцо | 1 |
| 090 | 301918-21130 | Пластина | 2 |
| 100 | 301918-21140 | Палец 33X170 | 2 |
| 110 | 111202-14036 | Палец, вилка | 1 |
| 120 | 301918-21160 | Палец | 2 |
| 130 | 108202-14025 | Шайба | 10 |
| 140 | 301918-21150 | Шайба | 2 |
| 150 | 301056-11140 | Палец, стопорный | 3 |
| 160 | 311431-11230 | Пружина | 1 |
| 170 | 301918-21220 | Кронштейн | 1 |
| 180 | 100112-10035 | Болт | 2 |
| 190 | 108002-10025 | W/S | 2 |
| 200 | 322621-11350 | Шайба | 2 |
| 210 | 303918-11160 | Ручка | 1 |
| 220 | 103612-14080 | Гайка | 1 |
| 230 | 334641-11130 | Палец, тяга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
