Смазка трубопроводы (1) [HLF, HPF] — HITACHI ZW180PL
Заводская схема «Смазка трубопроводы (1) [HLF, HPF]» для HITACHI ZW180PL. Каталожные номера деталей, позиции, применяемость и запрос цены.

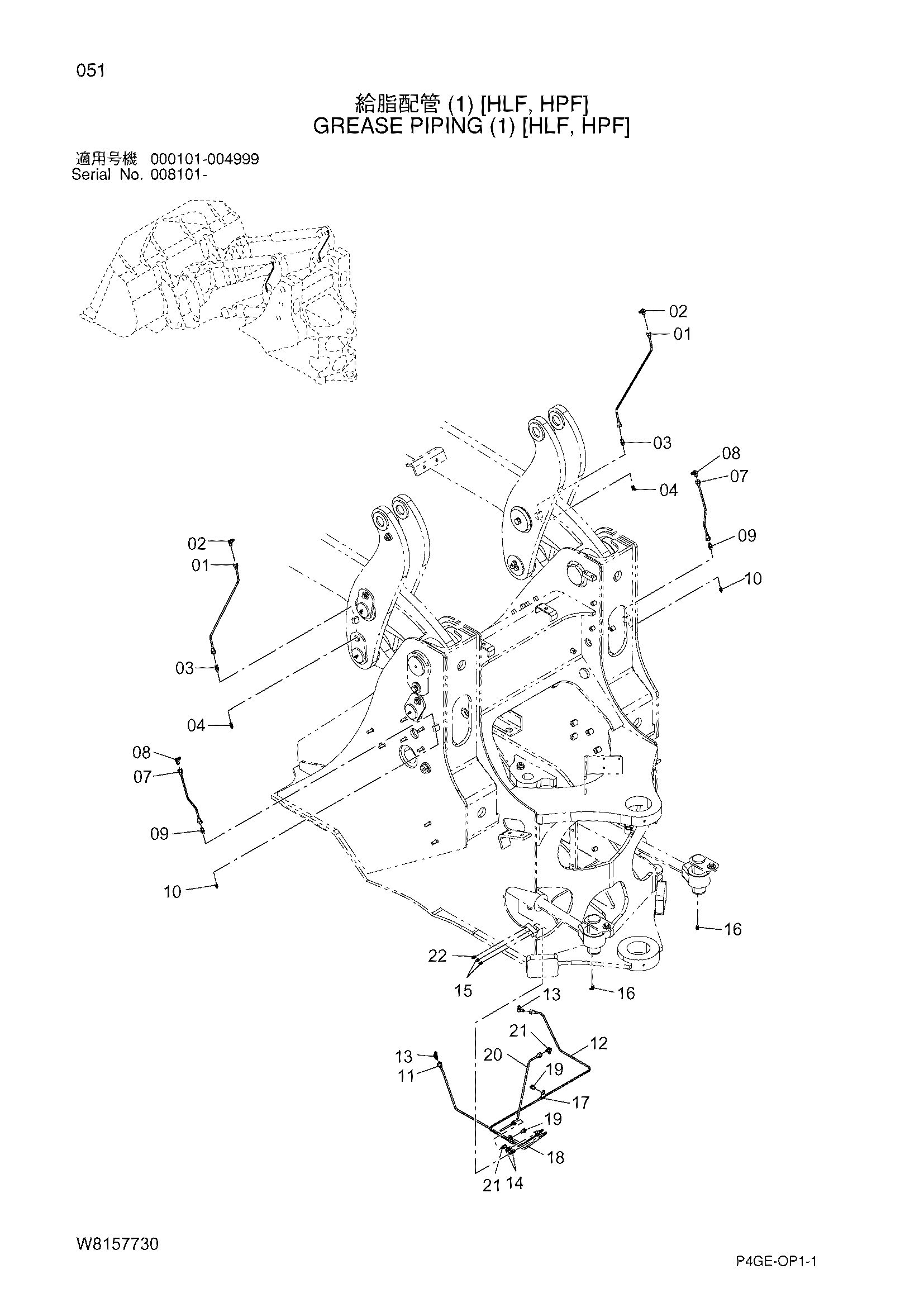

![Схема Смазка трубопроводы (1) [HLF, HPF] HITACHI ZW180PL](/catalog-drawings/7f/7fed301f-20a0-4fd1-8a2d-3e5a3e697280.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 563F7-72011 | Трубка смазка | 2 |
| 02 | 26605-42191 | Угловой штуцер фларе | 2 |
| 03 | 26435-42201 | Фларе разъём | 2 |
| 04 | 04901-00160 | Смазка штуцер | 2 |
| 07 | 263G7-70011 | Трубка смазка | 2 |
| 08 | 26605-42191 | Угловой штуцер фларе | 2 |
| 09 | 26435-42201 | Фларе разъём | 2 |
| 10 | 04901-00100 | Смазка штуцер | 2 |
| 11 | 263F7-72021 | Трубка смазка(LH) | 1 |
| 12 | 263F7-72031 | Трубка смазка(RH) | 1 |
| 13 | 26605-42191 | Угловой штуцер фларе | 2 |
| 14 | 26435-42201 | Фларе разъём | 2 |
| 15 | 04901-00100 | Смазка штуцер | 2 |
| 16 | 04901-00190 | Смазка штуцер | 2 |
| 17 | 263G2-43221 | Хомут | 1 |
| 18 | 263G2-43391 | Хомут | 1 |
| 19 | 01183-10016 | Болт | 2 |
| 20 | 263F7-72041 | Трубка смазка | 1 |
| 21 | 26605-42191 | Угловой штуцер фларе | 2 |
| 22 | 04901-00100 | Смазка штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180PL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
