Подъём рукоять ауто-левелер система [HLF, HPF] (ADH) — HITACHI ZW180PL
Заводская схема «Подъём рукоять ауто-левелер система [HLF, HPF] (ADH)» для HITACHI ZW180PL. Каталожные номера деталей, позиции, применяемость и запрос цены.

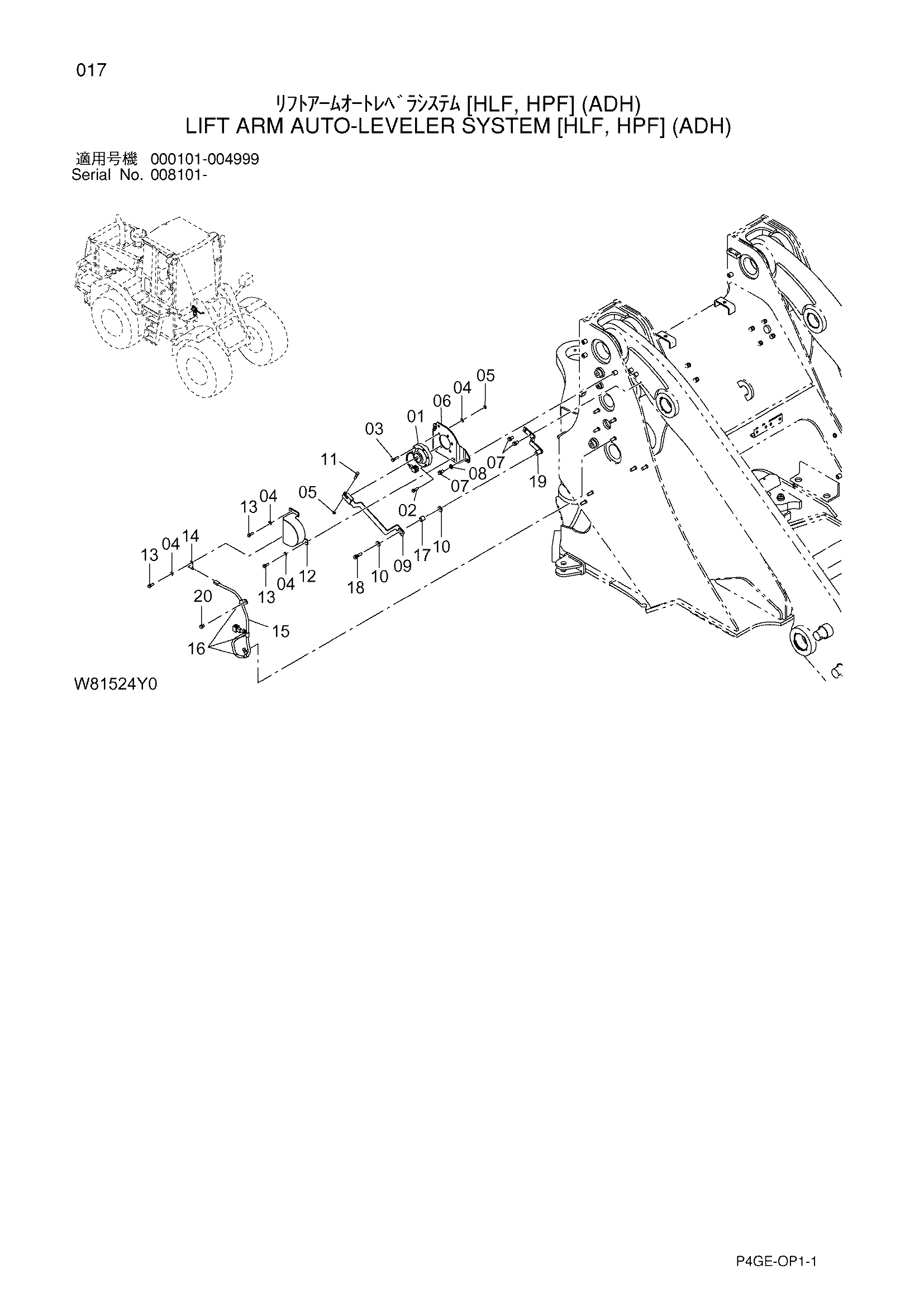

![Схема Подъём рукоять ауто-левелер система [HLF, HPF] (ADH) HITACHI ZW180PL](/catalog-drawings/4a/4ac858c1-19c3-4627-8cb4-6203dfbcec60.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HL4476333 | Датчик | 1 |
| 02 | 01183-08030 | Болт | 1 |
| 03 | 01183-08035 | Болт | 4 |
| 04 | 02000-00008 | Шайба | 7 |
| 05 | 01400-00008 | Гайка | 5 |
| 06 | 263G2-40293 | Кронштейн | 1 |
| 07 | 01183-10020 | Болт | 5 |
| 08 | 02000-00010 | Шайба | 3 |
| 09 | 563F2-42171 | Рычаг | 1 |
| 10 | 26091-12081 | Шайба плаин | 2 |
| 11 | 01100-08040 | Болт | 1 |
| 12 | 263G2-40303 | Крышка | 1 |
| 13 | 01183-08025 | Болт | 3 |
| 14 | HL4257159 | Кронштейн | 1 |
| 15 | 263G2-42291 | Провод жгут проводов(датчик) | 1 |
| 16 | 263G2-43241 | Хомут | 3 |
| 17 | 26555-42141 | Втулка | 1 |
| 18 | 01183-10040 | Болт | 1 |
| 19 | 563F2-42191 | Кронштейн | 1 |
| 20 | 01183-10016 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180PL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
