Основные гидролинии (для 3-золотник) [HLF, HPF] (AP3) — HITACHI ZW180PL
Заводская схема «Основные гидролинии (для 3-золотник) [HLF, HPF] (AP3)» для HITACHI ZW180PL. Каталожные номера деталей, позиции, применяемость и запрос цены.

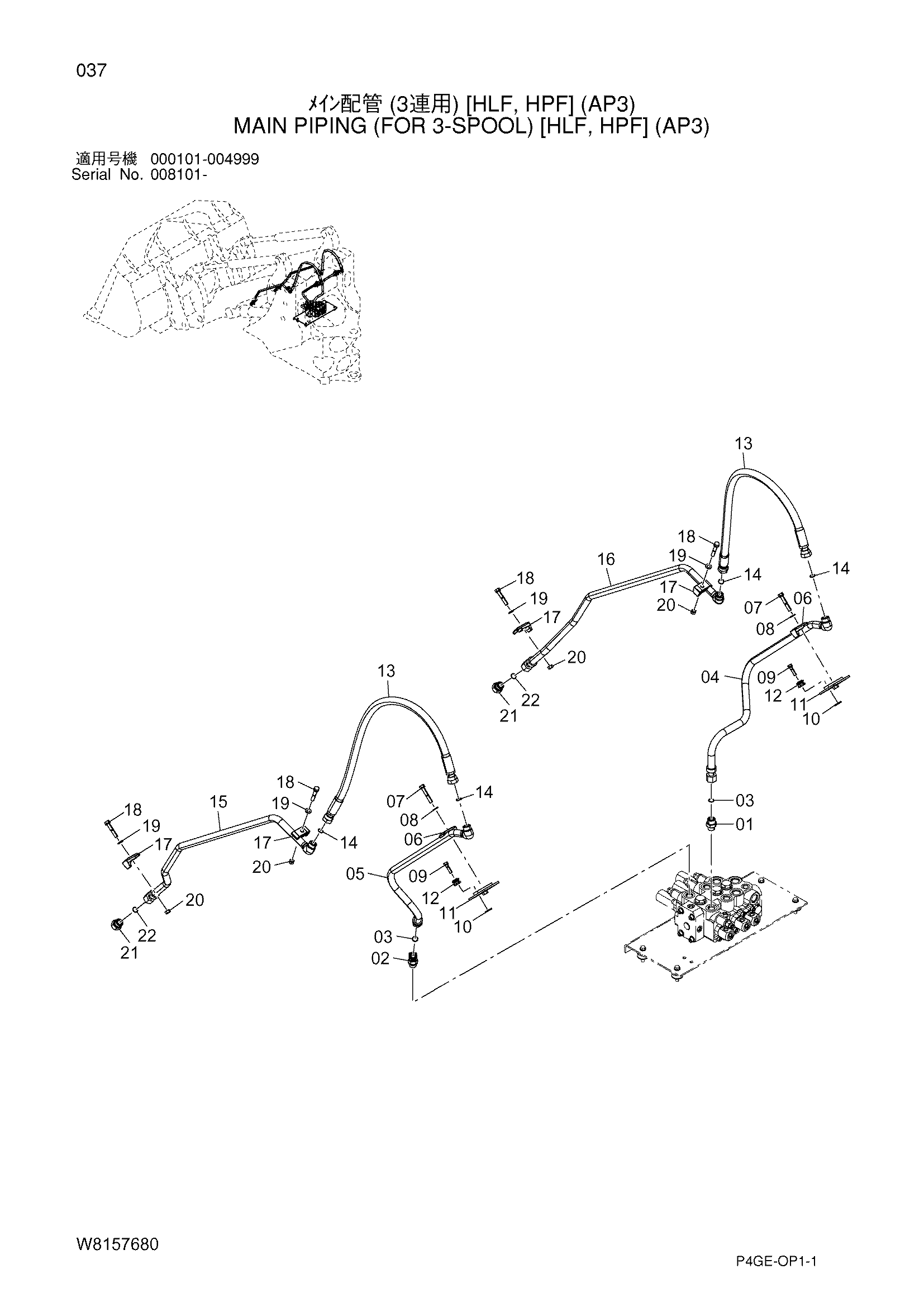

![Схема Основные гидролинии (для 3-золотник) [HLF, HPF] (AP3) HITACHI ZW180PL](/catalog-drawings/df/dfdf9884-38c9-4acb-bf50-bbc0501f114f.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HLA853166 | Адаптер S | 1 |
| 01A | 03320-00240 | Уплотнительное кольцо | 1 |
| 02 | HLA853266 | Угловой штуцер S | 1 |
| 02A | 03320-00240 | Уплотнительное кольцо | 1 |
| 03 | HL4187308 | Уплотнительное кольцо | 2 |
| 04 | 563F7-62221 | Трубка | 1 |
| 05 | 563F7-62231 | Трубка | 1 |
| 06 | HL4190126 | Хомут | 2 |
| 07 | 01183-12070 | Болт | 2 |
| 08 | 02000-00012 | Шайба | 2 |
| 09 | 01183-10040 | Болт | 4 |
| 10 | 26606-52721 | Шайба | 4 |
| 11 | 563F7-62051 | Кронштейн | 2 |
| 12 | 26407-32001 | Резиновый крепление | 4 |
| 13 | 563F7-62211 | Шланг | 2 |
| 14 | HL4187308 | Уплотнительное кольцо | 4 |
| 15 | 563F7-62241 | Трубка(LH) | 1 |
| 16 | 563F7-62251 | Трубка(RH) | 1 |
| 17 | HL4190126 | Хомут | 4 |
| 18 | 01183-12065 | Болт | 4 |
| 19 | 02000-00012 | Шайба | 4 |
| 20 | 01401-00012 | Гайка | 4 |
| 21 | HL4204882 | Пробка | 2 |
| 22 | HL4187308 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180PL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
