Гидроцилиндр ковш (левый) [HLF, HPF] — HITACHI ZW180PL

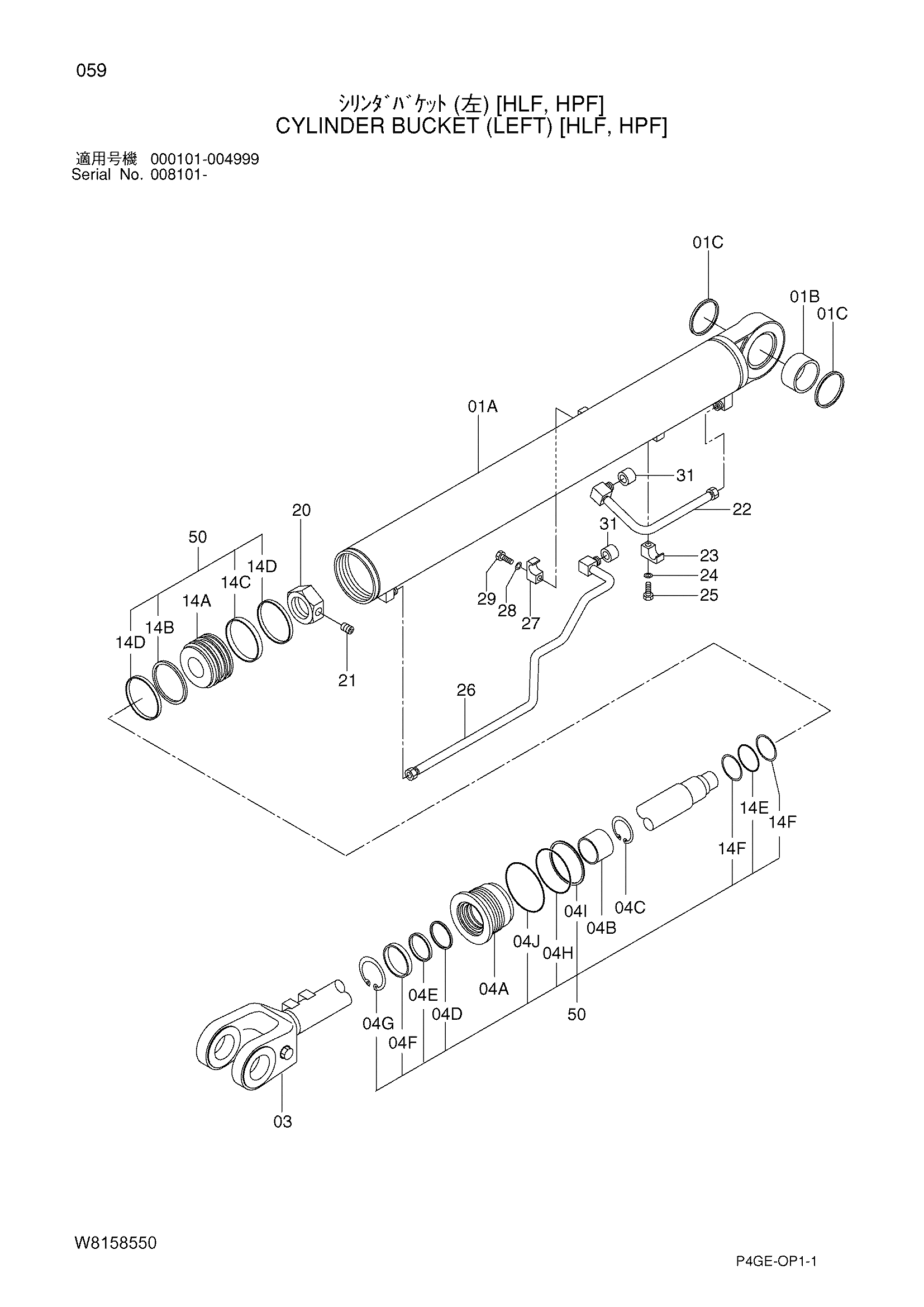

Заводская схема «Гидроцилиндр ковш (левый) [HLF, HPF]» для HITACHI ZW180PL. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Гидроцилиндр ковш (левый) [HLF, HPF] HITACHI ZW180PL](/catalog-drawings/54/54d7a019-6013-4994-9e7b-5ad1f2dd7bf4.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563F8-52021 | Гидроцилиндр ковш LH | 1 | |
| 01 | 563F8-57251 | Трубка в сборе | 1 |
| 01A | 563F8-57011 | Трубка | 1 |
| 01B | HL4445478 | Втулка | 1 |
| 01C | 263G8-47261 | Стеклоочиститель палец | 2 |
| 03 | 563F8-57021 | Шток | 1 |
| 04 | 563F8-57181 | Шток крышка в сборе | 1 |
| 04A | 563F8-57031 | Крышка шток | 1 |
| 04B | 263E8-47041 | Дд-бусхинг | 1 |
| 04C | 263E8-47051 | Стопорное кольцо | 1 |
| 04D | 263E8-47061 | Уплотнение буффер | 1 |
| 04E | 263E8-47071 | У-паккинг | 1 |
| 04F | 263E8-47081 | Стеклоочиститель пыль | 1 |
| 04G | 263F8-47051 | Стопорное кольцо | 1 |
| 04H | 03350-01050 | Уплотнительное кольцо | 1 |
| 04I | 563F8-57041 | Кольцо задний UP | 1 |
| 04J | 03350-01100 | Уплотнительное кольцо | 1 |
| 14 | 563F8-57191 | Поршень в сборе | 1 |
| 14A | 563F8-57051 | Поршень | 1 |
| 14B | 563F8-57061 | Кольцо глйд | 1 |
| 14C | 563F8-57071 | Износостойкое кольцо | 1 |
| 14D | 563F8-57081 | Кольцо пыль | 2 |
| 14E | 03350-00500 | Уплотнительное кольцо | 1 |
| 14F | 563F8-57091 | Кольцо задний UP | 2 |
| 20 | 563F8-57101 | Гайка поршень | 1 |
| 21 | 263G8-47171 | Установочный винт | 1 |
| 22 | 563F8-57111 | Трубка | 1 |
| 23 | 563F8-57121 | Хомут трубки | 1 |
| 24 | 02010-00012 | Пружинная шайба | 1 |
| 25 | 563F8-57131 | Болт HEX | 1 |
| 26 | 563F8-57141 | Трубка | 1 |
| 27 | 563F8-57121 | Хомут трубки | 1 |
| 28 | 02010-00012 | Пружинная шайба | 1 |
| 29 | 563F8-57131 | Болт HEX | 1 |
| 31 | 563F8-57161 | Пылезащитный колпачок | 2 |
| 50 | 563F8-57201 | Уплотнение комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180PL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
