Пилотные гидролинии (3-золотник) [HLF, HPF] (3PL) — HITACHI ZW180PL

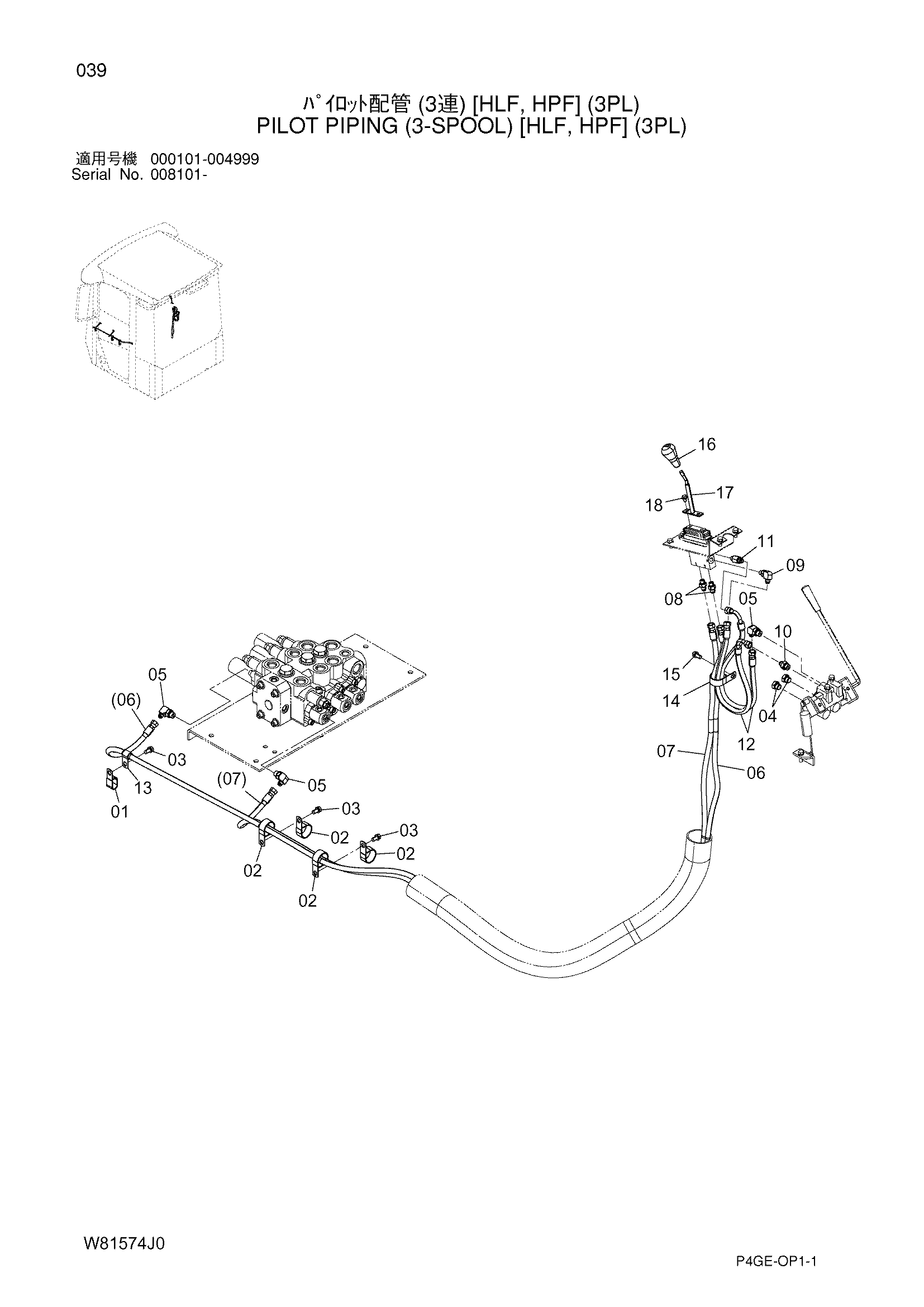

Заводская схема «Пилотные гидролинии (3-золотник) [HLF, HPF] (3PL)» для HITACHI ZW180PL. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Пилотные гидролинии (3-золотник) [HLF, HPF] (3PL) HITACHI ZW180PL](/catalog-drawings/a2/a22cae52-731c-4fd8-baef-68b04a478f4b.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G2-43431 | Хомут | 1 |
| 02 | 263G2-43351 | Хомут | 4 |
| 03 | 01183-10020 | Болт | 3 |
| 04 | HLA885003 | Пробка | 2 |
| 04A | 03320-00140 | Уплотнительное кольцо | 1 |
| 05 | HLA852333 | Угловой штуцер S | 3 |
| 05A | 03320-00140 | Уплотнительное кольцо | 1 |
| 06 | 263G7-42261 | Шланг | 1 |
| 07 | 263F7-42171 | Шланг | 1 |
| 08 | HLA852123 | Адаптер S | 2 |
| 08A | 03320-00110 | Уплотнительное кольцо | 1 |
| 09 | HLA852323 | Угловой штуцер S | 1 |
| 09A | 03320-00110 | Уплотнительное кольцо | 1 |
| 10 | HL4261938 | Фильтр | 1 |
| 10A | 03320-00140 | Уплотнительное кольцо | 1 |
| 11 | HL4209931 | Адаптер S | 1 |
| 11A | 03320-00110 | Уплотнительное кольцо | 1 |
| 12 | 263G7-42891 | Шланг | 2 |
| 13 | 263G2-43271 | Хомут | 1 |
| 14 | 263G2-43351 | Хомут | 1 |
| 15 | 01183-10020 | Болт | 1 |
| 16 | 26177-42021 | Рукоятка | 1 |
| 17 | 563F7-42051 | Рычаг | 1 |
| 18 | 01183-08012 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180PL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
