Электрооборудование (передний) [HLF, HPF] — HITACHI ZW180PL

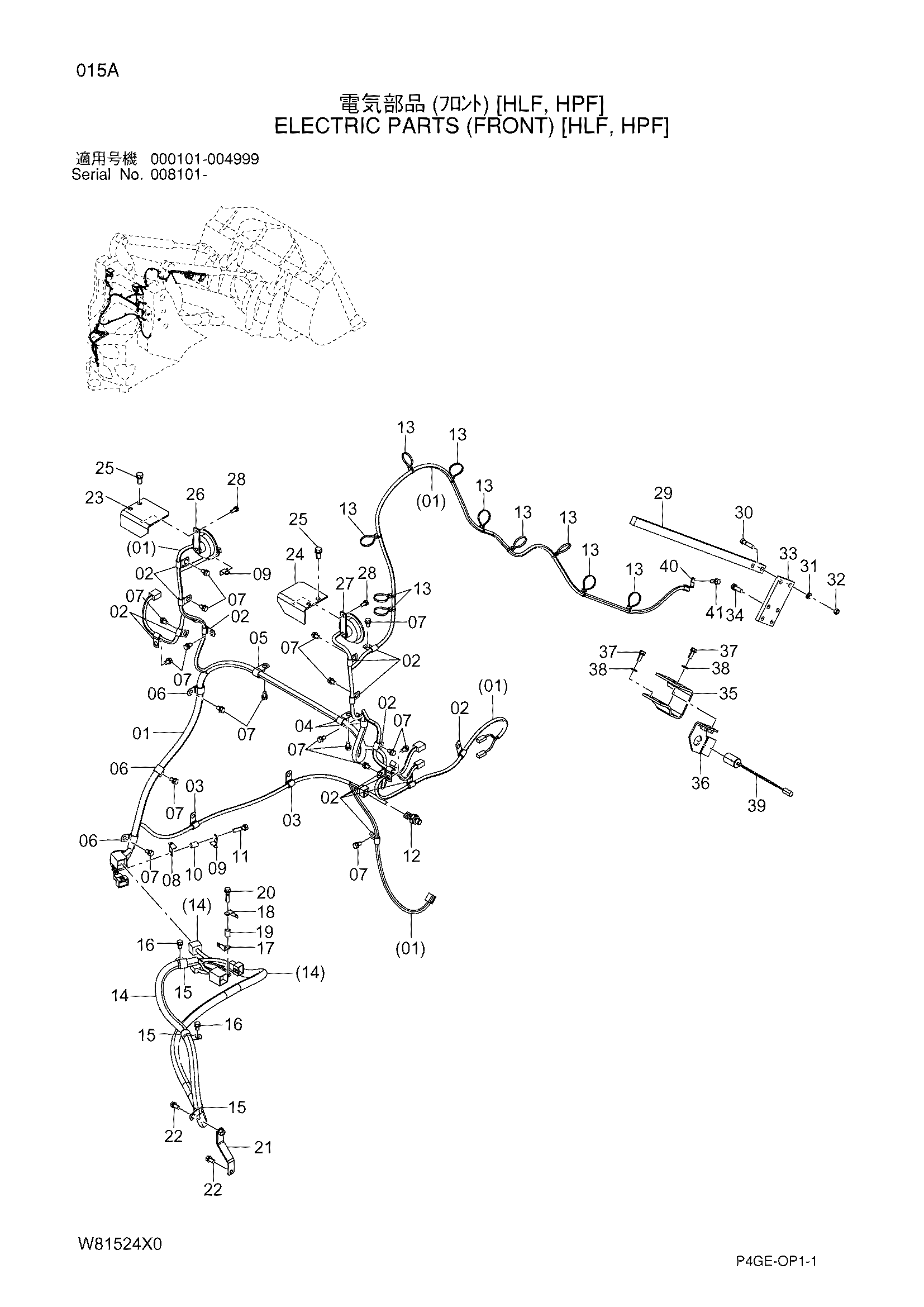

Заводская схема «Электрооборудование (передний) [HLF, HPF]» для HITACHI ZW180PL. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	563F2-42061	Жгут проводов передний	1
02	263G2-43241	Хомут	14
03	263G2-43251	Хомут	2
04	263G2-43271	Хомут	2
05	263G2-43281	Хомут	1
06	263G2-43291	Хомут	3
07	01183-10016	Болт	18
08	HL4418301	Кронштейн	1
09	HL4257159	Кронштейн	2
10	263G2-12301	Трубка	1
11	01183-10040	Болт	1
12	HL4436536	Датчик прес	1
12A	HL4153095	Уплотнительное кольцо	1
13	HL4441695	Зажим лента	10
14	263G2-42021	Провод жгут проводов(центральный)	1
15	263G2-43311	Хомут	3
16	01183-10016	Болт	2
17	HL4418301	Кронштейн	1
18	HL4257159	Кронштейн	1
19	263G2-12301	Трубка	1
20	01183-10040	Болт	1
21	263F2-42721	Кронштейн	1
22	01183-10020	Болт	2
23	263F2-42181	Кронштейн(LH)	1
24	263F2-42191	Кронштейн(RH)	1
25	01183-12025	Болт	4
26	26562-42561	Звуковой сигнал высокий	1
27	26562-42571	Звуковой сигнал нижний	1
28	01183-08020	Болт	2
29	563F2-42111	Штанга левелер	1
30	01116-10040	Болт	2
31	02011-00010	Шайба	2
32	01401-10010	Гайка	2
33	563E2-42061	Пластина	1
34	01183-10030	Болт	4
35	563E2-42051	Кронштейн	1
36	563E2-40011	Кронштейн	1
37	01183-10025	Болт	4
38	02000-00010	Шайба	4
39	HL4637651	Выключатель проксимитй	1
40	HL4257159	Кронштейн	1
41	01183-10020	Болт	1
