Быстросъёмное устройство трубопроводы (1) [HLF, HPF] (откв02) — HITACHI ZW180PL

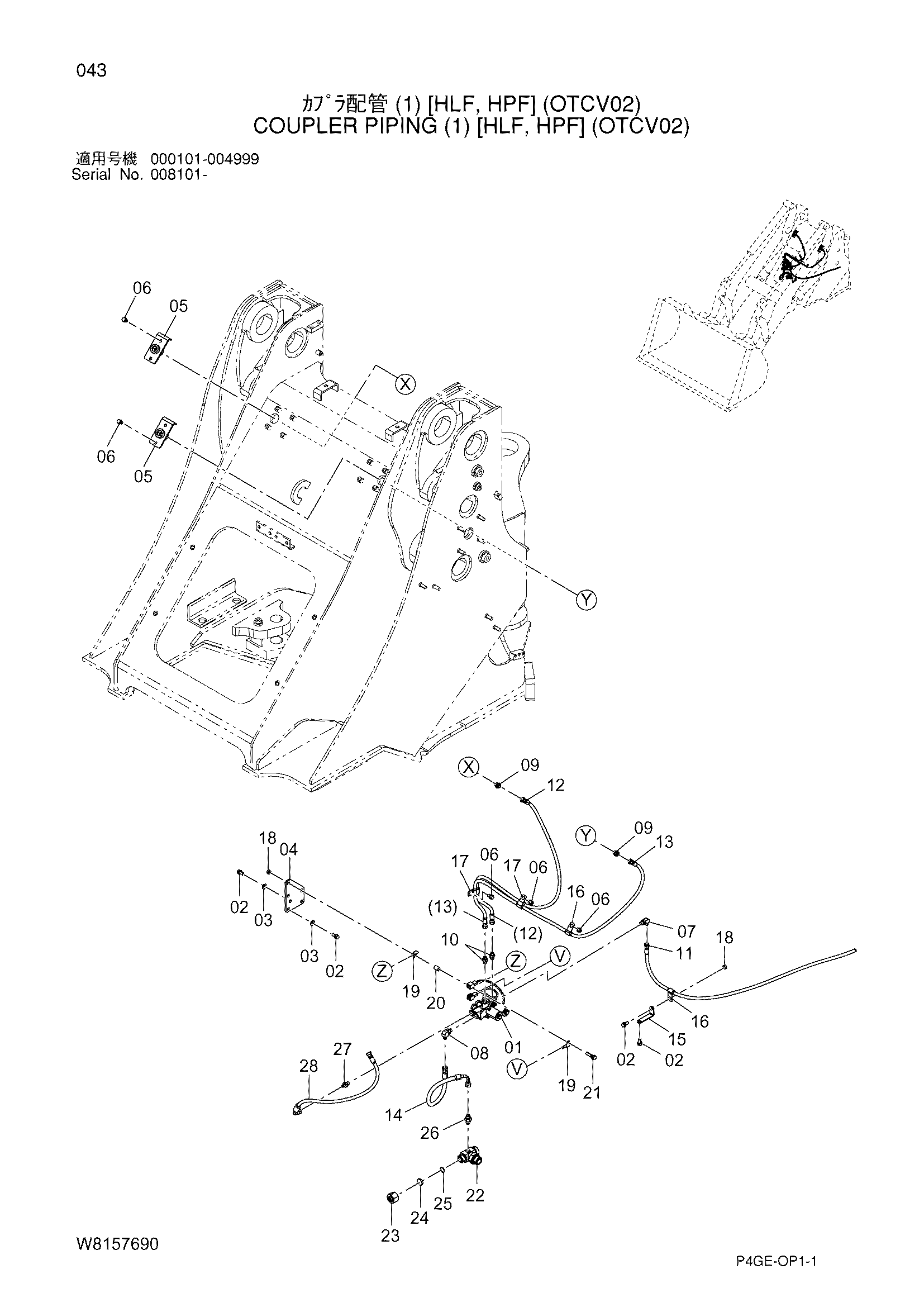

Заводская схема «Быстросъёмное устройство трубопроводы (1) [HLF, HPF] (откв02)» для HITACHI ZW180PL. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Быстросъёмное устройство трубопроводы (1) [HLF, HPF] (откв02) HITACHI ZW180PL](/catalog-drawings/57/570e08f4-68c0-4fc1-a04e-12eb2bcfa99c.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 563F7-62201 | Клапан электромагнитный | 1 |
| 02 | 01183-10020 | Болт | 7 |
| 03 | 02000-00010 | Шайба | 5 |
| 04 | 563F7-62461 | Кронштейн | 1 |
| 05 | 563F7-62451 | Блок | 2 |
| 06 | 01183-10016 | Болт | 7 |
| 07 | HLA852322 | Угловой штуцер S | 1 |
| 07A | 03320-00110 | Уплотнительное кольцо | 1 |
| 08 | HLA852323 | Угловой штуцер S | 1 |
| 08A | 03320-00110 | Уплотнительное кольцо | 1 |
| 09 | HLA852122 | Адаптер S | 2 |
| 09A | 03320-00110 | Уплотнительное кольцо | 1 |
| 10 | 263G7-43821 | Адаптер орифике | 2 |
| 10A | 03320-00110 | Уплотнительное кольцо | 1 |
| 11 | 563F7-62401 | Шланг | 1 |
| 12 | 563F7-62411 | Шланг | 1 |
| 13 | 563F7-62421 | Шланг | 1 |
| 14 | 563F7-62521 | Шланг | 1 |
| 15 | 26612-42081 | Кронштейн | 1 |
| 16 | 263G2-43251 | Хомут | 2 |
| 17 | 263G2-43411 | Хомут | 2 |
| 18 | 01401-00010 | Гайка | 2 |
| 19 | HL4257159 | Кронштейн | 2 |
| 20 | 263G2-12301 | Трубка | 1 |
| 21 | 01183-10040 | Болт | 1 |
| 22 | 563F7-62531 | Тройник | 1 |
| 23 | HL4188136 | Гайка | 1 |
| 24 | HL4189094 | Колпачок | 1 |
| 25 | HL4187308 | Уплотнительное кольцо | 1 |
| 26 | 263G5-42641 | Клапан обратный | 1 |
| 27 | HLA852122 | Адаптер S(RID) | 1 |
| 27A | 03320-00110 | O кольцо(RID) | 1 |
| 28 | 563F7-62441 | Шланг(RID) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180PL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
