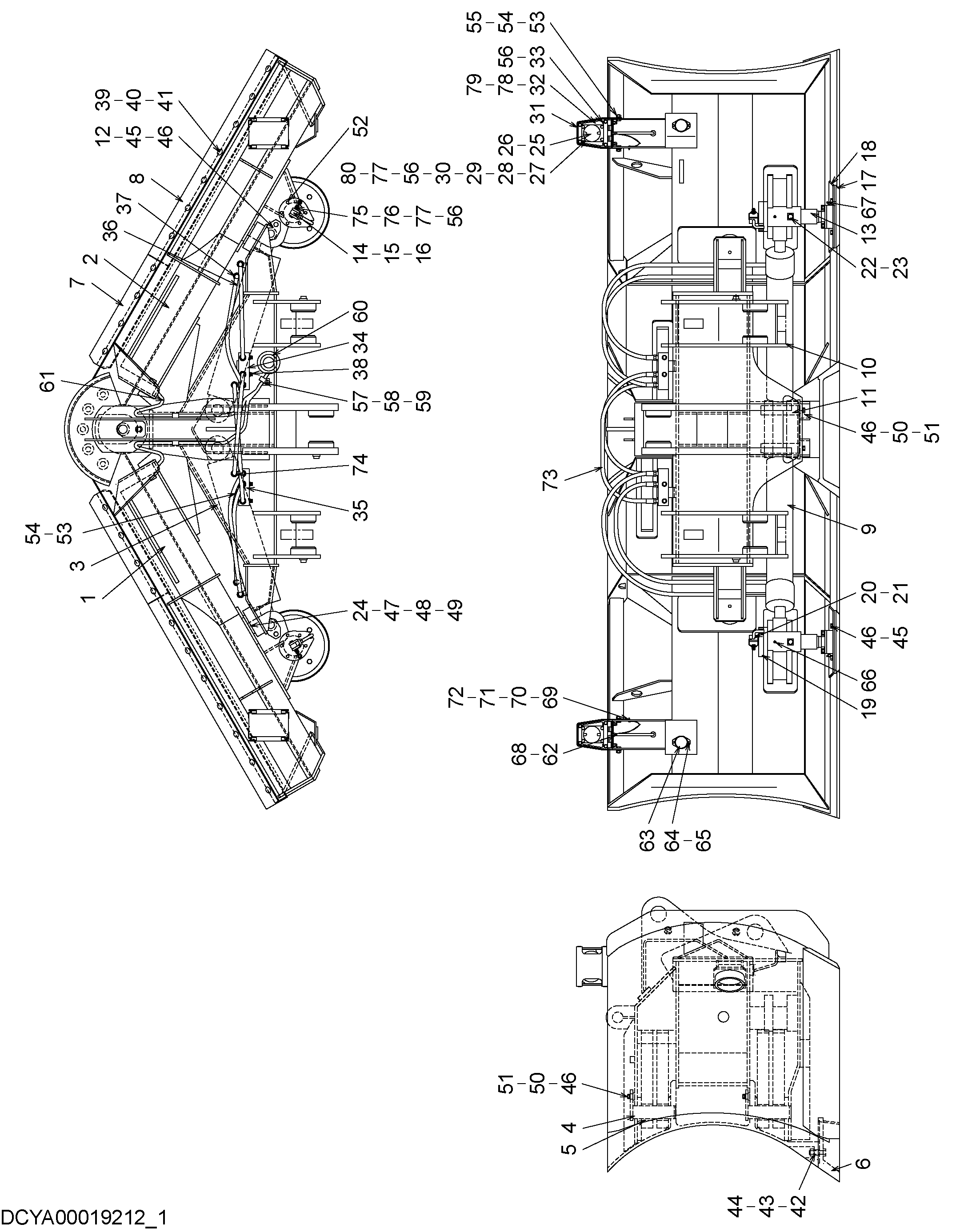

Многофункциональный поворотный плуг (1/2) — HITACHI ZW180

Заводская схема «Многофункциональный поворотный плуг (1/2)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	YA00019212	Плуг многофункциональный	1
4	4392945	Палец	2
5	4392946	Втулка	4
6	4392681	Кромка	1
7	3079323	Куттинг-едге	2
8	3079299	Куттинг-едге	2
9	CU-27506L	Гидроцилиндр LH	1
10	CU-27506R	Гидроцилиндр RH	1
11	4390236	Палец	2
12	4281562	Палец	2
13	4254787	Палец	2
14	4254751	Болт регулировочный	2
15	4254752	Уплотнительное кольцо	2
16	4254753	Уплотнительное кольцо	2
17	4390237	Пластина	2
18	4390238	Направляющая	2
19	4254757	Крышка	2
20	4254758	Рукоятка	2
21	CU-53001	Палец ролл	2
22	4254760	Болт	2
23	4254761	Шайба скальный	2
24	4254771	Ограничитель	2
25	563G2-43201	LED фонарь в сборе	2
26	563G2-43211	LED фонарь в сборе	2
27	CU-65002	Кронштейн A	2
28	CU-65003	Кронштейн B	2
29	CU-65008	Кронштейн C	2
30	CU-65004	Проставка	8
31	CU-65005	Крышка фонарь	2
32	CU-65007	Пластина крышка	4
33	CU-44101	Крепление резиновый	6
34	CU-48004	Коллектор RH	1
35	CU-48003	Коллектор LH	1
36	CU-46017	Шланг	4
37	CU-47001	Адаптер	10
38	CU-47004	Пробка	4
39	4274235	Болт	22
40	4281559	Пружинная шайба	22
41	4274233	U-образная гайка	22
42	4392667	Болт	5
43	4255155	Пружинная шайба	5
44	4255156	U-образная гайка	5
45	4254754	Болт	18
46	CU-12302	Шайба	22
47	4254772	Болт	2
48	4254764	Гайка	4
49	CU-12315	Шайба	4
50	CU-12225	Болт	4
51	4254761	Шайба скальный	4
52	4254769	Винт колпачок	12
53	4254782	Болт	12
54	CU-12301	Шайба	12
55	CU-12281	Гайка	8
56	CU-12280	Гайка	36
57	CU-12161	Зажим	1
58	CU-12250	Болт	1
59	CU-12297	Шайба	1
60	CU-59000	Провод жгут проводов	1
61	CU-11876	Корругате	2
62	CU-11878	Корругате	2
63	4313189	Рефлектор	2
64	CU-12251	Болт	4
65	CU-12298	Шайба	4
66	CU-12191	Пресс-маслёнка	6
67	CU-12192	Пресс-маслёнка	6
68	CU-11862	Коде	2
69	CU-12287	Винт	2
70	CU-12324	Шайба	4
71	CU-12296	Шайба	2
72	CU-12279	Гайка	2
73	CU-46018	Шланг	2
74	CU-47003	Угловой штуцер	2
75	CU-54001	Пружина	2
76	CU-38027	Болт	2
77	CU-43201	Шайба	18
78	CU-42203	Шайба	8
79	CU-38024	Болт	8
80	CU-38019	Болт	16
81	CU-63001	Стопеер	2
82	CU-63002	Ограничитель	2
83	563F0-64351	Ограничитель	2
84	563G0-62521	Шланг	2
85	26607-62561	Разъёмный фланец	4
86	26607-62621	Уплотнительное кольцо	2
87	563G0-62221	Шланг	2
88	563G0-62881	Адаптер	2
89	4138938	Уплотнительное кольцо	6
90	4187308	Уплотнительное кольцо	2
91	A853144	Адаптер	4
92	01116-10030	Болт	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
