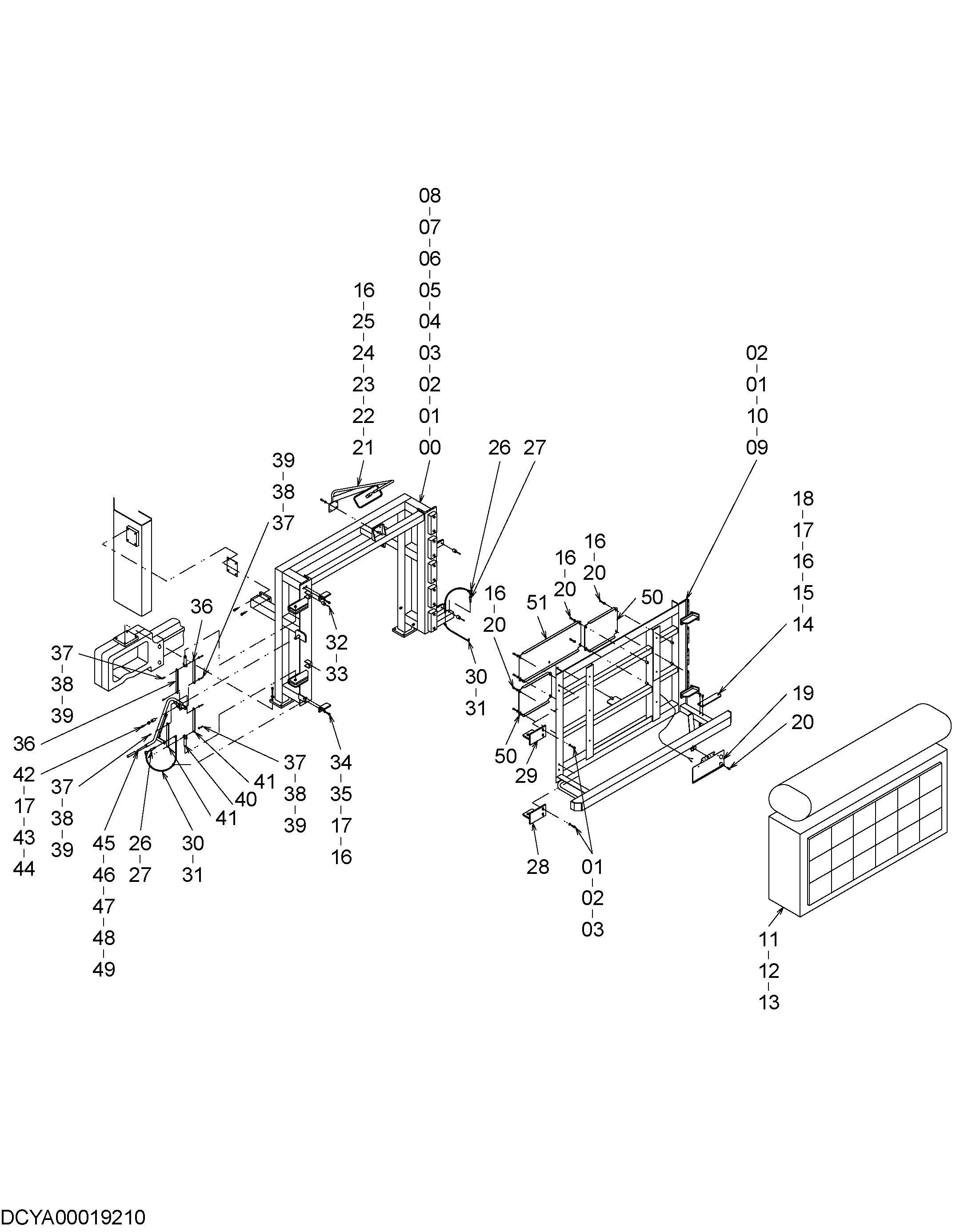

Сигн-боард (3) — HITACHI ZW180

Заводская схема «Сигн-боард (3)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	YA40012390	Кронштейн	1
01	01116-12040	Болт	22
02	02011-00012	Стопорная шайба	30
03	26063-02111	Шайба	20
04	01116-12060	Болт	8
05	70808-07076	Пластина	4
06	70808-07077	Пластина	4
07	70808-07078	Пластина	4
08	70808-07079	Пластина	4
09	YA40012386	Кронштейн	1
10	26096-42351	Шайба	10
11	YA00019604	Сигн-боард	1
12	02013-00010	Стопорная шайба	6
13	01401-30010	Гайка	6
14	YA00019213	Пластина	1
15	01116-10030	Болт	2
16	02000-00010	Плоская шайба	18
17	02011-00010	Стопорная шайба	7
18	01401-10010	Гайка	2
19	26759-30222	Кронштейн	1
20	01183-10020	Болт с шайбой	10
21	70620-79025	Кронштейн	1
22	26269-32031	Зеркало	1
23	01110-10025	Болт	4
24	02010-00010	Стопорная шайба	4
25	01401-00010	Гайка	4
26	26626-52001	Болт проушина	2
27	70223-60039	Палец	2
28	YA40012397	Кронштейн	1
29	YA40012398	Кронштейн	1
30	20686-42621	Пылезащитный колпачок	4
31	26067-42101	Стопорный палец	2
32	26506-52111	Амортизатор резиновый	4
33	01030-05035	Винт	4
34	70223-60035	Кронштейн	2
35	01116-10040	Болт	4
36	70620-79013	Пластина	2
37	02262-08025	Палец	4
38	02000-00008	Плоская шайба	4
39	26067-42081	Стопорный палец	4
40	70620-79012	Палец	2
41	70620-79014	Пластина	2
42	01116-10020	Болт	1
43	26606-52721	Шайба	1
44	26327-42101	Втулка	1
45	70808-07010	Рычаг	1
46	70223-60038	Шток	1
47	26386-42281	Пластина резиновый	1
48	21471-24121	Резиновая втулка	1
49	56092-13321	Рукоятка	1
50	YA00019311	Крышка	2
51	YA00019312	Крышка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
