Башмак — HITACHI ZW180-DO

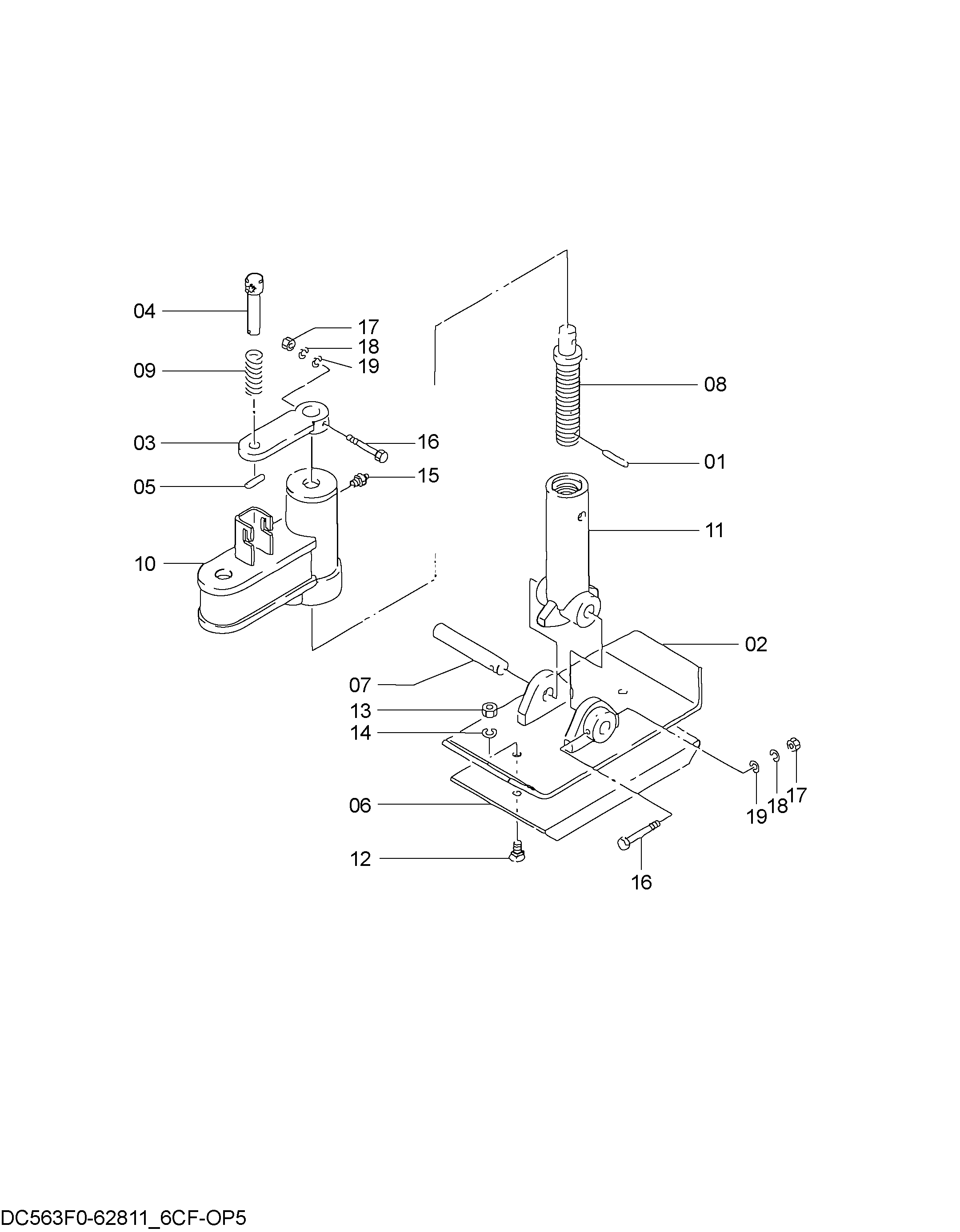

Заводская схема «Башмак» для HITACHI ZW180-DO. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563F0-62811 | Башмак в сборе | 2 | |
| 01 | 02242-10050 | Палец | 1 |
| 02 | 56371-61311 | Башмак | 1 |
| 03 | 563F0-62831 | Рукоятка | 1 |
| 04 | 58491-64912 | Палец | 1 |
| 05 | 02270-08060 | Палец | 1 |
| 06 | 56371-61171 | Пластина | 1 |
| 07 | 56311-64752 | Палец | 1 |
| 08 | 56311-64762 | Винт | 1 |
| 09 | 58641-61552 | Пружина | 1 |
| 10 | 563F0-62821 | Трубка | 1 |
| 11 | 56560-54691 | Трубка | 1 |
| 12 | 56371-61181 | Болт | 2 |
| 13 | 56383-02201 | Гайка | 2 |
| 14 | 26123-30221 | Шайба | 2 |
| 15 | 04901-00100 | Пресс-маслёнка | 1 |
| 16 | 01106-10080 | Болт | 2 |
| 17 | 01400-50010 | Гайка | 2 |
| 18 | 02011-00010 | Шайба | 2 |
| 19 | 02003-00010 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180-DO и серийный номер машины. Это снижает риск заказа детали другого исполнения.
