Отвал — HITACHI ZW180-DO

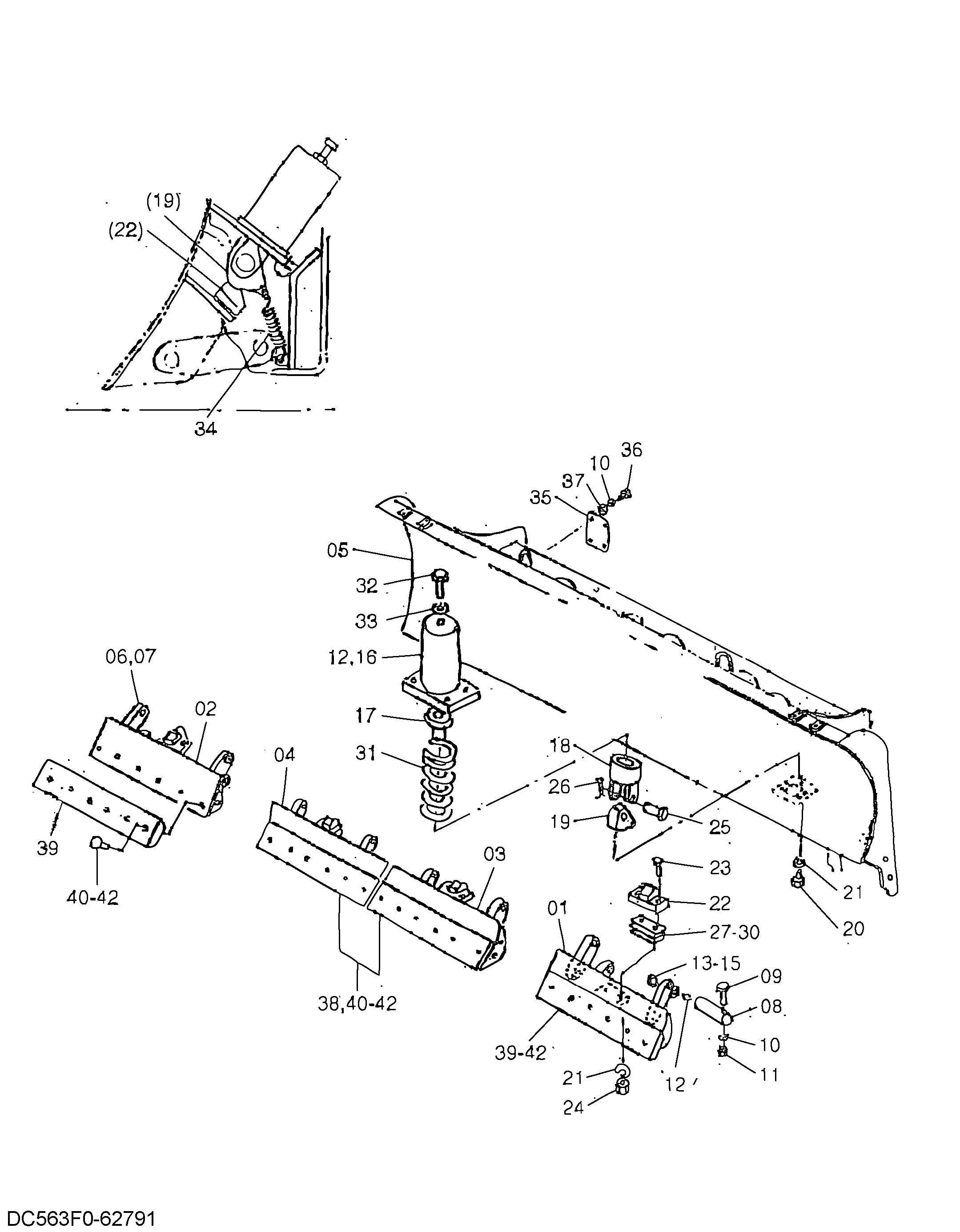

Заводская схема «Отвал» для HITACHI ZW180-DO. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563F0-62791 | Отвал в сборе | 1 | |
| 01 | 563F0-62521 | Кромка ролл над | 1 |
| 02 | 563F0-62531 | Кромка ролл над | 1 |
| 03 | 563F0-62761 | Кромка ролл над | 1 |
| 04 | 563F0-62771 | Кромка ролл над | 1 |
| 05 | 563F0-62381 | Отвал | 1 |
| 06 | 56443-39861 | Тяга | 16 |
| 07 | 26068-72101 | Втулка | 32 |
| 08 | 56443-39901 | Палец | 32 |
| 09 | 01116-10080 | Болт | 32 |
| 10 | 02010-00010 | Шайба | 40 |
| 11 | 01401-00010 | Гайка | 32 |
| 12 | 04901-00100 | Пресс-маслёнка | 36 |
| 13 | 56443-39601 | Регулировочная шайба | 64 |
| 14 | 56443-39611 | Регулировочная шайба | 32 |
| 15 | 56443-39621 | Регулировочная шайба | 32 |
| 16 | 56443-39761 | Трубка | 4 |
| 17 | 56443-39221 | Ограничитель | 4 |
| 18 | 56560-57741 | Поршень | 4 |
| 19 | 56560-57781 | Кулачок | 4 |
| 20 | 01116-16045 | Болт | 16 |
| 21 | 02011-00016 | Шайба | 24 |
| 22 | 56560-57791 | Ноткх | 4 |
| 23 | 01116-16060 | Болт | 8 |
| 24 | 01401-10016 | Гайка | 8 |
| 25 | 56443-39502 | Палец | 4 |
| 26 | 02200-05070 | Палец | 4 |
| 27 | 56443-39921 | Регулировочная шайба | 8 |
| 28 | 56443-39931 | Регулировочная шайба | 8 |
| 29 | 56443-39941 | Регулировочная шайба | 8 |
| 30 | 56443-39951 | Регулировочная шайба | 8 |
| 31 | 56443-39471 | Пружина | 4 |
| 32 | 01117-16110 | Болт | 4 |
| 33 | 01401-50016 | Гайка | 4 |
| 34 | 56443-39511 | Пружина | 4 |
| 35 | 563F0-62501 | Крышка | 2 |
| 36 | 01110-10030 | Болт | 8 |
| 37 | 02000-00010 | Шайба | 8 |
| 38 | 563F0-62781 | Кромка | 2 |
| 39 | 58491-62071 | Кромка | 2 |
| 40 | 56383-02131 | Болт | 24 |
| 41 | 56383-02201 | Гайка | 24 |
| 42 | 26123-30221 | Шайба | 24 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180-DO и серийный номер машины. Это снижает риск заказа детали другого исполнения.
