Электрооборудование (AMP) — HITACHI ZW180-DO

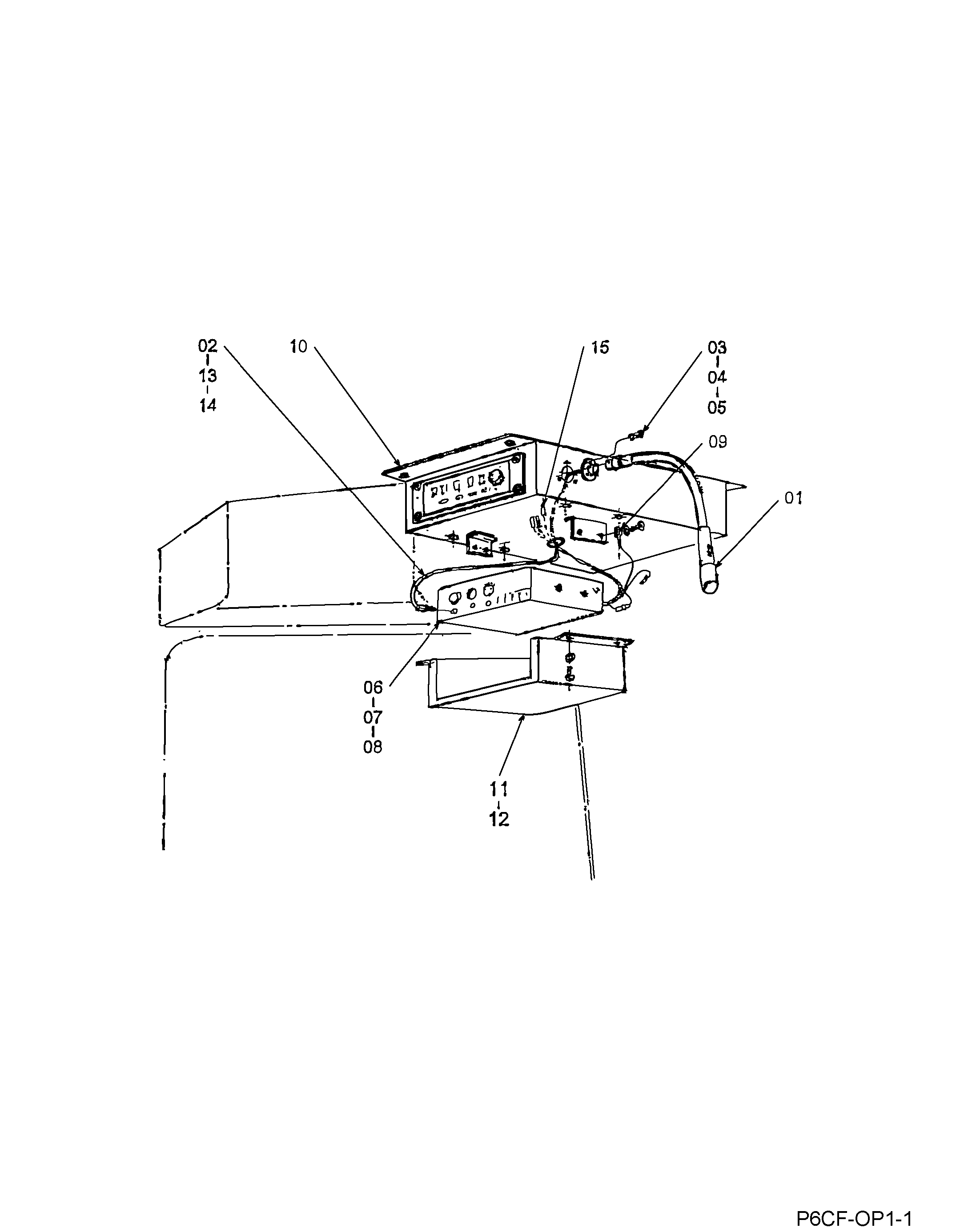

Заводская схема «Электрооборудование (AMP)» для HITACHI ZW180-DO. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 25362-47641 | Флексибле микрохоне | 1 |
| 02 | 70105-57022 | Жгут проводов | 1 |
| 03 | 01033-03010 | Винт | 3 |
| 04 | 02010-00003 | Шайба | 3 |
| 05 | 01400-00003 | Гайка | 3 |
| 06 | 290E2-47381 | AMP | 1 |
| 07 | 01100-05012 | Болт | 4 |
| 08 | 02010-00005 | Шайба | 4 |
| 09 | 22622-42341 | Клемма | 1 |
| 10 | 70820-92005 | Крышка | 1 |
| 11 | 70820-92004 | Крышка | 1 |
| 12 | 01033-06020 | Винт | 4 |
| 13 | 04913-10200 | Ленточный зажим | 2 |
| 14 | 24922-42031 | Зажим | 2 |
| 15 | 58490-50931 | Клемма | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180-DO и серийный номер машины. Это снижает риск заказа детали другого исполнения.
