Боковой скольжение поворотный плуг (сапр02)(1/2) — HITACHI ZW180-DO

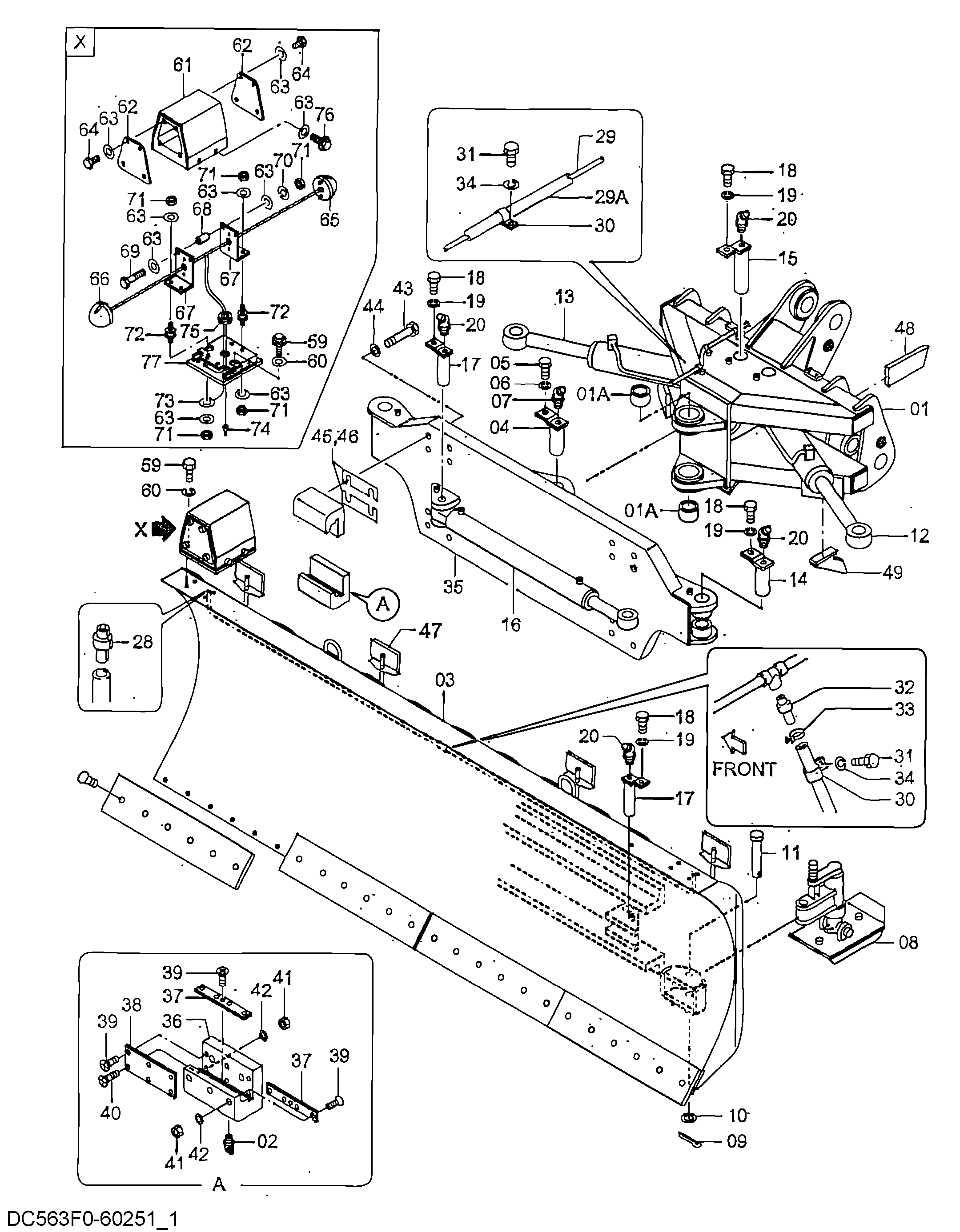

Заводская схема «Боковой скольжение поворотный плуг (сапр02)(1/2)» для HITACHI ZW180-DO. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563F0-60251 | Боковой скольжение поворотный плуг в сборе | 1 | |
| 01 | 563F0-60141 | Водило | 1 |
| 01A | 56503-20031 | Втулка | 2 |
| 02 | 04901-00160 | Пресс-маслёнка | 4 |
| 03 | 563F0-62791 | Отвал | 1 |
| 04 | 56503-20121 | Палец | 2 |
| 05 | 01116-12025 | Болт | 2 |
| 06 | 26096-42351 | Шайба | 2 |
| 07 | 04901-00160 | Пресс-маслёнка | 2 |
| 08 | 563F0-62811 | Башмак | 2 |
| 09 | 02200-08050 | Шплинт | 2 |
| 10 | 02000-00030 | Шайба | 2 |
| 11 | 56311-65901 | Палец | 2 |
| 12 | 563G0-51101 | Гидроцилиндр | 1 |
| 13 | 563G0-51111 | Гидроцилиндр | 1 |
| 14 | 56503-20141 | Палец | 2 |
| 15 | 56503-20132 | Палец | 2 |
| 16 | 563G0-51121 | Гидроцилиндр | 1 |
| 17 | 56503-20151 | Палец | 2 |
| 18 | 01116-12025 | Болт | 6 |
| 19 | 26096-42351 | Шайба | 6 |
| 20 | 04901-00160 | Пресс-маслёнка | 6 |
| 28 | 56383-02321 | Резиновая прокладка | 2 |
| 29 | 58491-65961 | Провод жгут проводов | 1 |
| 29A | 58491-64901 | Защита шланга | 1 |
| 30 | HL4190253 | Зажим | 4 |
| 31 | 01110-10016 | Болт | 4 |
| 32 | 56383-02311 | Резиновая прокладка | 1 |
| 33 | 04911-00016 | Зажим шланг | 1 |
| 34 | 02010-00010 | Шайба | 4 |
| 35 | 56503-20534 | Кронштейн направляющая | 1 |
| 36 | 56503-20071 | Направляющая | 4 |
| 37 | 56503-20091 | Пластина направляющая | 8 |
| 38 | 56503-20101 | Пластина направляющая | 4 |
| 39 | 01300-08025 | Болт | 36 |
| 40 | 01300-08045 | Болт | 12 |
| 41 | 01400-00008 | Гайка | 24 |
| 42 | 02010-00008 | Шайба | 24 |
| 43 | 01116-24150 | Болт | 16 |
| 44 | 02011-00024 | Шайба | 16 |
| 45 | 56503-20171 | Регулировочная шайба | 4 |
| 46 | 56503-20231 | Регулировочная шайба | 4 |
| 47 | 56560-60661 | Трубка | 4 |
| 48 | 563F0-62061 | Ограничитель | 2 |
| 49 | 563F0-62071 | Ограничитель | 2 |
| 59 | 01183-10025 | Болт, шайба | 8 |
| 60 | 02000-00010 | Шайба | 8 |
| 61 | 563A0-60141 | Крышка в сборе | 2 |
| 62 | 563A0-62041 | Крышка пластина | 4 |
| 63 | 02000-00008 | Шайба | 44 |
| 64 | 01100-08025 | Болт | 16 |
| 65 | 563G2-43211 | LED фонарь в сборе | 2 |
| 66 | 563G2-43201 | LED фонарь в сборе | 2 |
| 67 | 563A0-62051 | Кронштейн фонарь | 4 |
| 68 | 56480-58181 | Втулка | 4 |
| 69 | 01100-08050 | Болт | 4 |
| 70 | 02010-00008 | Шайба | 4 |
| 71 | 01400-00008 | Гайка | 28 |
| 72 | 202P2-42501 | Крепление резиновый | 8 |
| 73 | 24582-42111 | Клемма | 2 |
| 74 | 58490-50931 | Клемма | 2 |
| 75 | 21471-24371 | Уплотнительная втулка | 2 |
| 76 | 01183-08020 | Болт | 8 |
| 77 | 563E0-62761 | Фонарь крепление | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180-DO и серийный номер машины. Это снижает риск заказа детали другого исполнения.
