Подвеска сиденье с головка опора (HITACHI лого) (GRAMMER) [EU] [H3F, HCF, HEF, HLF, HPF] (комплект006) — HITACHI ZW180
Заводская схема «Подвеска сиденье с головка опора (HITACHI лого) (GRAMMER) [EU] [H3F, HCF, HEF, HLF, HPF] (комплект006)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.

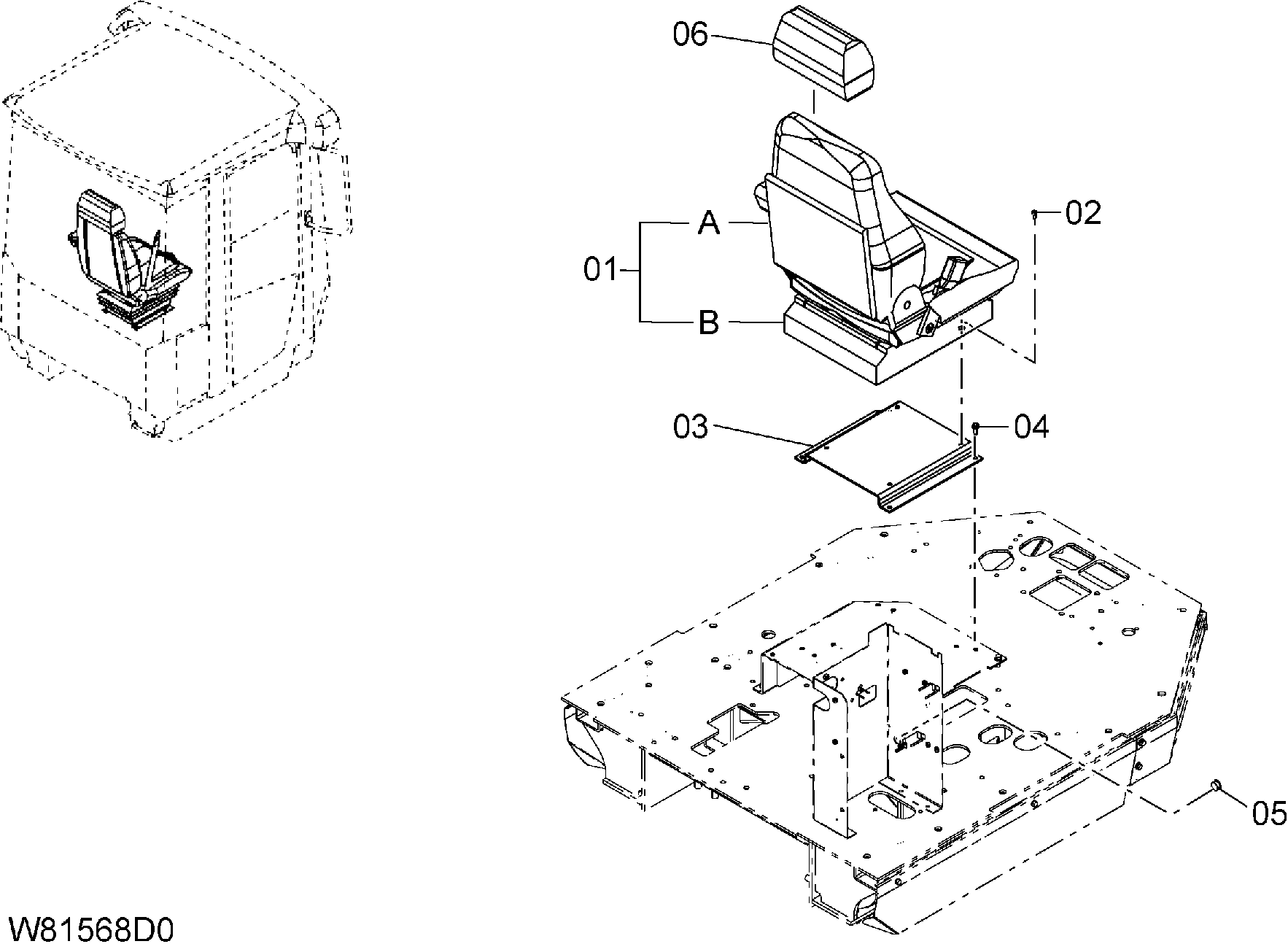

![Схема Подвеска сиденье с головка опора (HITACHI лого) (GRAMMER) [EU] [H3F, HCF, HEF, HLF, HPF] (комплект006) HITACHI ZW180](/catalog-drawings/8c/8ccfdb9d-a0ee-4b1b-bd00-7295b0ee39fb.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G6-82011 | Сиденье | 1 |
| 01A | 263G6-83011 | Сиденье | 1 |
| 01B | 263G6-83001 | Подвеска | 1 |
| 02 | 01170-08016 | Болт разъём | 4 |
| 03 | 263G6-80511 | Пластина базовый | 1 |
| 04 | 01183-10025 | Болт | 4 |
| 05 | 26754-12541 | Пробка | 1 |
| 06 | 263G6-82121 | Головка опора | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
