Высокий подъём рукоять (1) [6CF, H3F, HCF, HEF] (HLA) — HITACHI ZW180
Заводская схема «Высокий подъём рукоять (1) [6CF, H3F, HCF, HEF] (HLA)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.

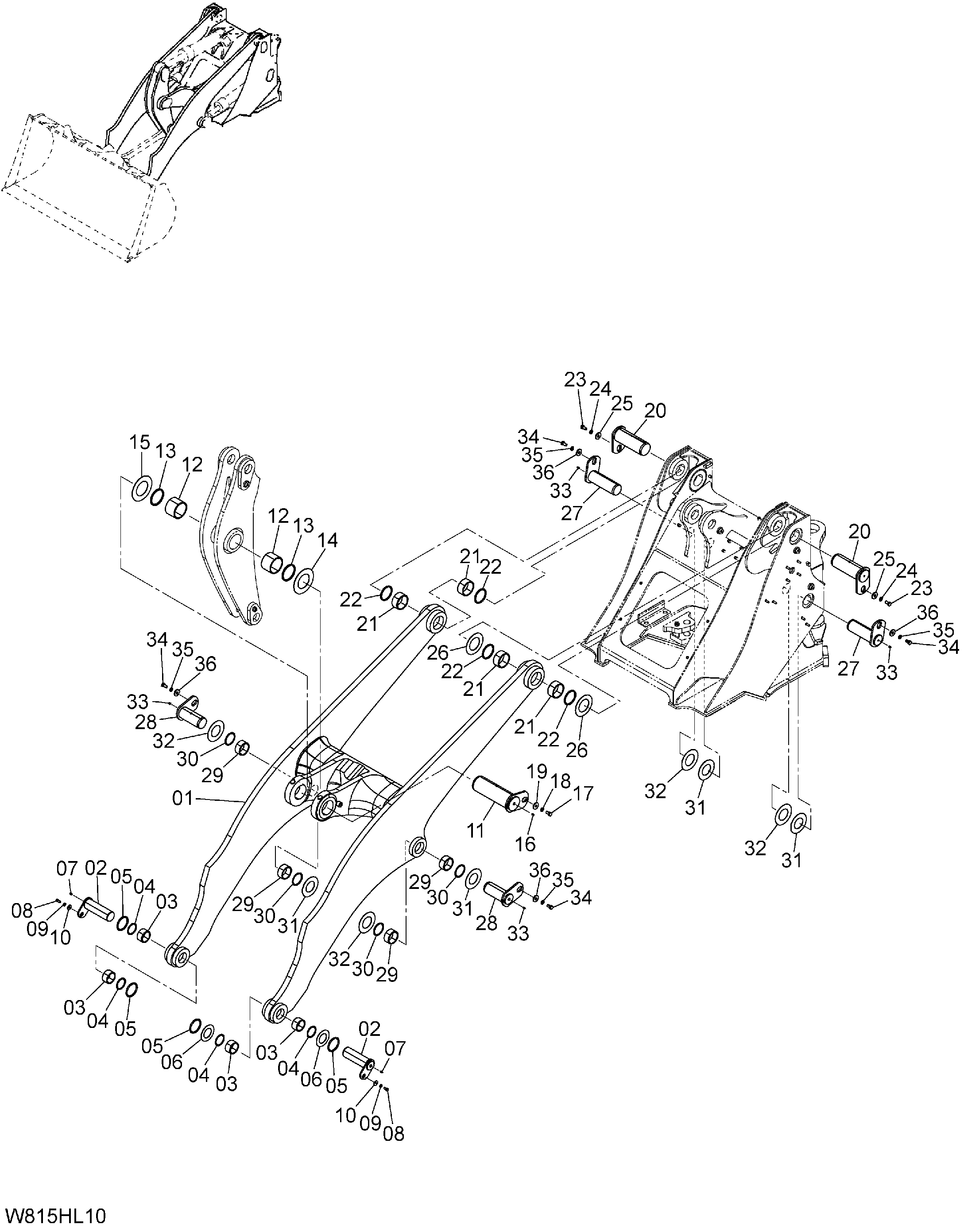

![Схема Высокий подъём рукоять (1) [6CF, H3F, HCF, HEF] (HLA) HITACHI ZW180](/catalog-drawings/c2/c2c1faf5-23cc-44f4-bf82-22804306b97c.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 563F8-70011 | Подъём рукоять | 1 |
| 02 | 263F8-70101 | Палец в сборе | 2 |
| 03 | HL4642628 | Втулка | 4 |
| 04 | 26388-72311 | Уплотнение пыль | 4 |
| 05 | 26418-72161 | Уплотнительное кольцо | 4 |
| 06 | 26508-72281 | Проставка | 2 |
| 07 | 04901-00100 | Смазка ниппель | 2 |
| 08 | 01116-12025 | Болт | 2 |
| 09 | 02011-00012 | Шайба | 2 |
| 10 | 26096-42351 | Шайба | 2 |
| 11 | 263F8-70121 | Палец | 1 |
| 12 | HL4631296 | Втулка | 2 |
| 13 | 263J8-57191 | Уплотнение пыль | 2 |
| 14 | 26708-72571 | Проставка | 1 |
| 15 | 26708-72581 | Проставка | 1 |
| 16 | 04901-00100 | Смазка ниппель | 1 |
| 17 | 01110-16030 | Болт | 1 |
| 18 | 02010-00016 | Шайба | 1 |
| 19 | 26608-72321 | Шайба | 1 |
| 20 | 263G8-70081 | Палец | 2 |
| 21 | HL4381857 | Втулка | 4 |
| 22 | 263G8-47251 | Уплотнение пыль | 4 |
| 23 | 01110-16030 | Болт | 2 |
| 24 | 02010-00016 | Шайба | 2 |
| 25 | 26608-72321 | Шайба | 2 |
| 26 | 26708-72321 | Проставка | 2 |
| 27 | 263F8-70131 | Палец | 2 |
| 28 | 263F8-70141 | Палец | 2 |
| 29 | HL4642606 | Втулка | 4 |
| 30 | 56097-75211 | Уплотнение пыль | 4 |
| 31 | 263G8-72131 | Проставка | 4 |
| 32 | 263G8-72141 | Проставка | 4 |
| 33 | 04901-00100 | Смазка ниппель | 4 |
| 34 | 01110-16030 | Болт | 4 |
| 35 | 02010-00016 | Шайба | 4 |
| 36 | 26608-72321 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
