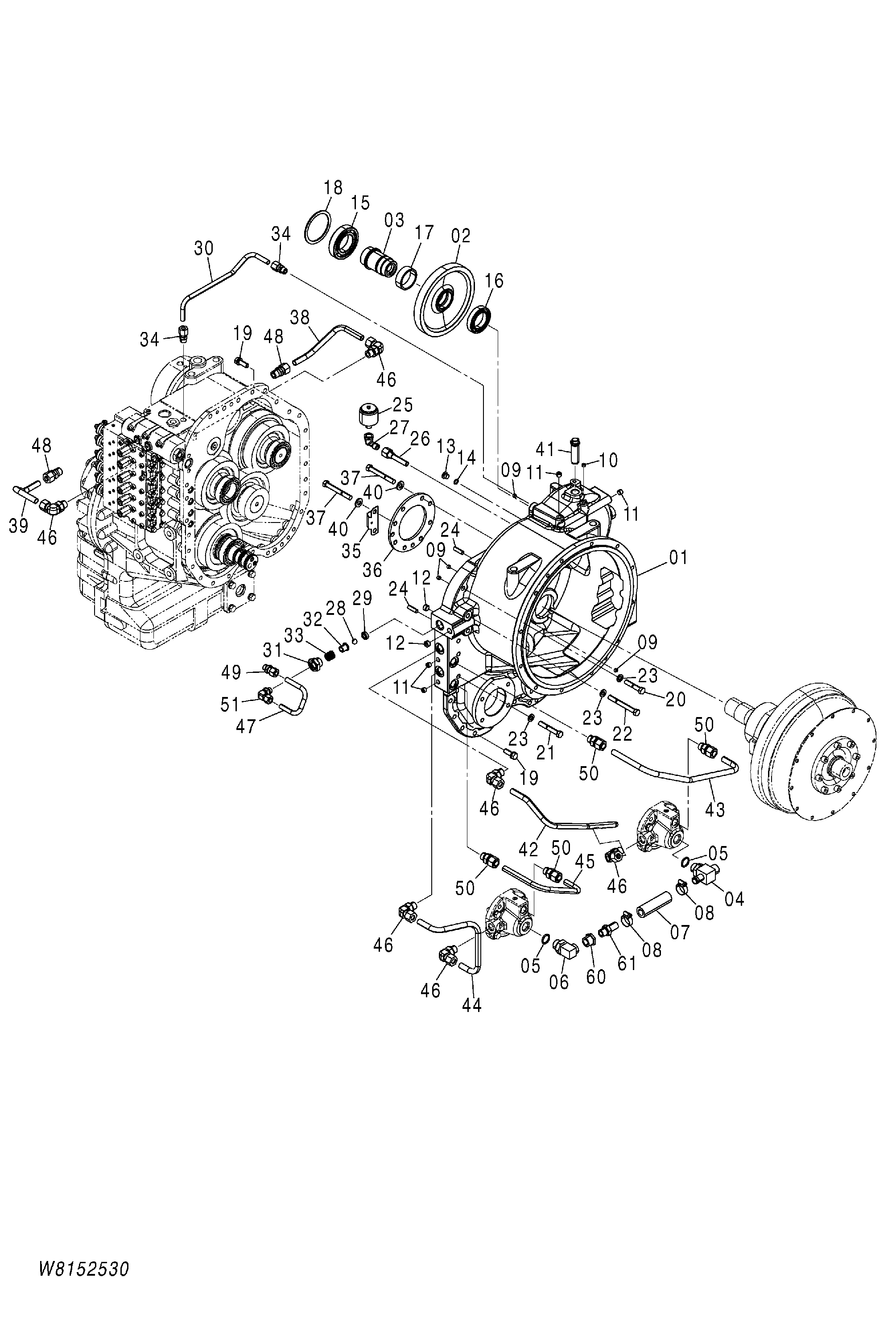

Трансмиссия (2/7) — HITACHI ZW180

Заводская схема «Трансмиссия (2/7)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	163F2-50001	T/C T/M в сборе	1
01	163F2-52112	T/C корпус	1
02	163F2-52021	Шестерня C/P	1
03	163F2-52931	Вал C/P	1
04	16762-52751	Тхрее ходовой	1
05	03320-00240	Уплотнительное кольцо	2
06	203T7-62481	Угловой штуцер ниппель	1
07	04710-06011	Шланг	1
08	24067-62291	Зажим	2
09	16662-52671	Дроссель	4
10	14813-82331	Пробка	1
11	14813-82341	Пробка	4
12	14813-82351	Пробка	2
13	16312-52352	Пробка	1
14	03300-00110	Уплотнительное кольцо	1
15	03061-06211	Подшипник	1
16	03001-06010	Подшипник	1
17	163F2-52941	Проставка	1
18	02110-00100	Стопорное кольцо	1
19	01183-12035	Болт и шайба	25
20	01116-12060	Болт	1
21	01116-12075	Болт	3
22	01116-12105	Болт	2
23	02010-00012	Шайба	6
24	02212-10032	Палец	2
25	16903-02714	Сапун	1
26	16792-52211	Втулка	1
27	04012-00303	Угловой штуцер	1
28	03190-00018	Шарик	1
29	163G2-52261	Сиденье	1
30	163F2-52922	Трубка(C/P)	1
31	163F2-53211	Пробка	1
32	163G2-52251	Сиденье пружина	1
33	163G2-52271	Пружина	1
34	18563-42562	Разъём	2
35	163F2-52391	Кронштейн	1
36	163F2-52321	Фиксатор	1
37	01106-12095	Болт	9
38	163F2-52961	Трубка(ф-клуткх)	1
39	163F2-52971	Трубка(р-клуткх)	1
40	26063-02111	Шайба	9
41	163J2-55131	Датчик	1
42	163F2-52861	Трубка(1ст-клуткх)	1
43	163F2-52871	Трубка(2нд-клуткх)	1
44	163F2-52881	Трубка(3рд-клуткх)	1
45	163F2-52891	Трубка(4тх-клуткх)	1
46	16402-53842	Угловой штуцер	6
47	163F2-53201	Трубка(защитный)	1
48	16402-53862	Разъём	2
49	163E3-42411	Разъём	1
50	163F2-52901	Разъём	4
51	19383-22282	Угловой штуцер	1
60	24047-92411	Втулка	1
61	26607-82391	Адаптер шланг	1
