Мост в сборе (правый) (LSD) (2/5) — HITACHI ZW180

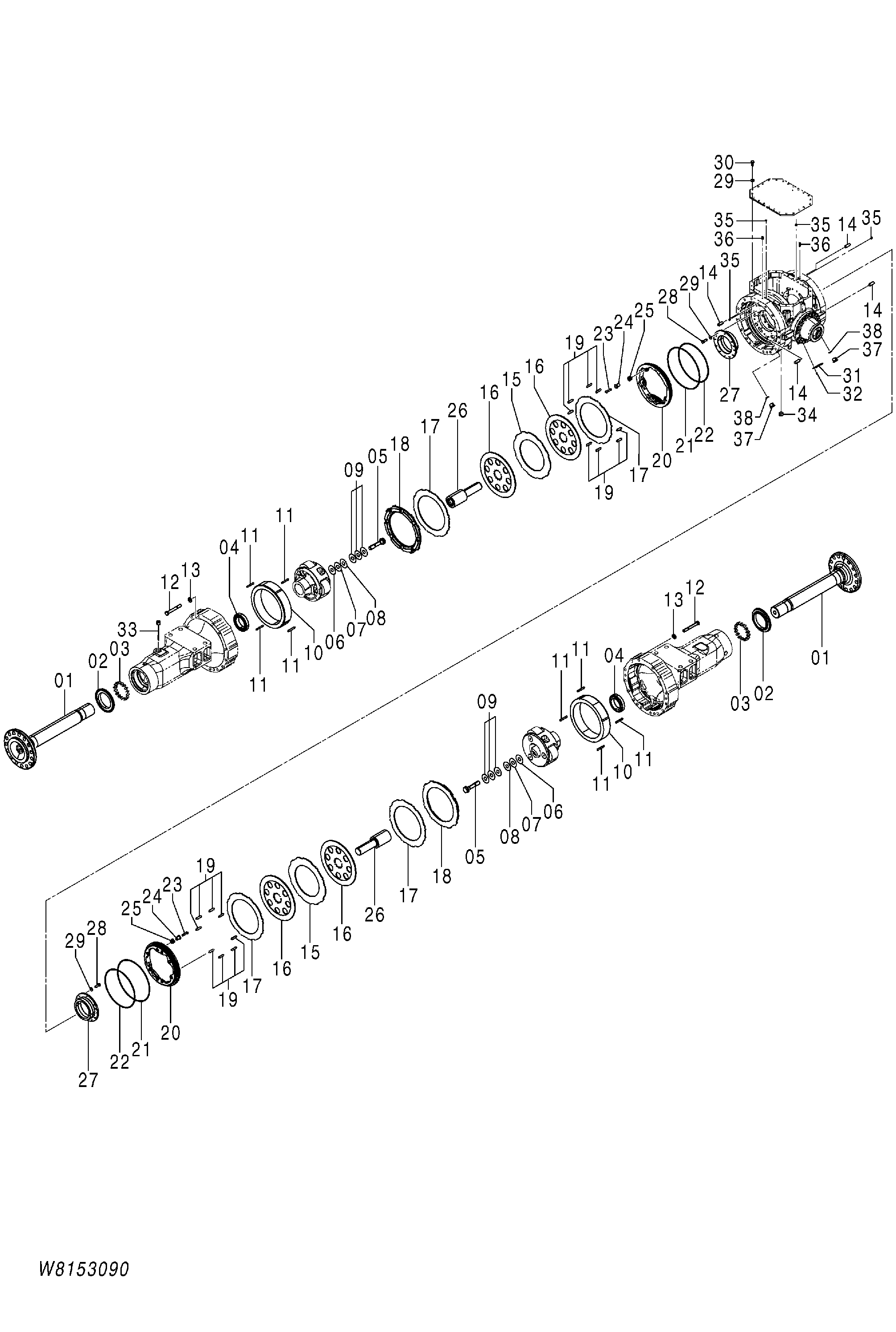

Заводская схема «Мост в сборе (правый) (LSD) (2/5)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 163F3-00031 | Мост в сборе (правый)(LSD) | 1 | |
| 01 | 163F3-02061 | Вал мост | 2 |
| 02 | 16433-02151 | Масляный уплотнение | 2 |
| 03 | 163G3-02561 | Подшипник | 2 |
| 04 | 16763-52091 | Подшипник | 2 |
| 05 | 16503-02061 | Болт | 2 |
| 06 | 16443-02101 | Регулировочная шайба 0.1mm | 2 |
| 07 | 16443-02111 | Регулировочная шайба 0.2mm | 2 |
| 08 | 16443-02121 | Регулировочная шайба 0.25mm | 2 |
| 09 | 16443-02131 | Регулировочная шайба 0.5mm | 6 |
| 10 | 163F3-02091 | Шестерня кольцо | 2 |
| 11 | 101T3-02241 | Палец | 8 |
| 12 | 01106-16130 | Болт | 32 |
| 13 | 190A3-02051 | Шайба | 32 |
| 14 | 02212-16040 | Палец | 4 |
| 15 | 163F3-02251 | Кольцо тормоз | 2 |
| 16 | 163F3-02181 | Диск тормоз | 4 |
| 17 | 16763-02121 | Кольцо тормоз | 4 |
| 18 | 163F3-02241 | Пластина концевой | 2 |
| 19 | 16603-02122 | Палец | 16 |
| 20 | 163F3-02451 | Поршень | 2 |
| 21 | 16763-02411 | Д-ринг | 2 |
| 22 | 16763-02421 | Д-ринг | 2 |
| 23 | 16763-02371 | Болт | 16 |
| 24 | 16763-02381 | Адаптер | 16 |
| 25 | 163G3-02541 | Пружина | 16 |
| 26 | 163F3-02071 | Шестерня и вал | 2 |
| 27 | 16763-02191 | Фиксатор подшипник | 2 |
| 28 | 01106-12035 | Болт | 20 |
| 29 | 16113-02581 | Шайба | 44 |
| 30 | 01106-12030 | Болт | 24 |
| 31 | 09300-00902 | Пластина информационный | 1 |
| 32 | 14092-52141 | Винт | 2 |
| 33 | 163G3-02521 | Указатель уровень | 1 |
| 34 | 14813-82491 | Пробка | 1 |
| 35 | 14813-82411 | Пробка | 4 |
| 36 | 26315-43371 | Блеедер | 2 |
| 37 | 16682-52131 | Пробка | 2 |
| 38 | 03320-00224 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
