Нижний зеркало [H3F, HPF] (UMR002) — HITACHI ZW180
Заводская схема «Нижний зеркало [H3F, HPF] (UMR002)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.

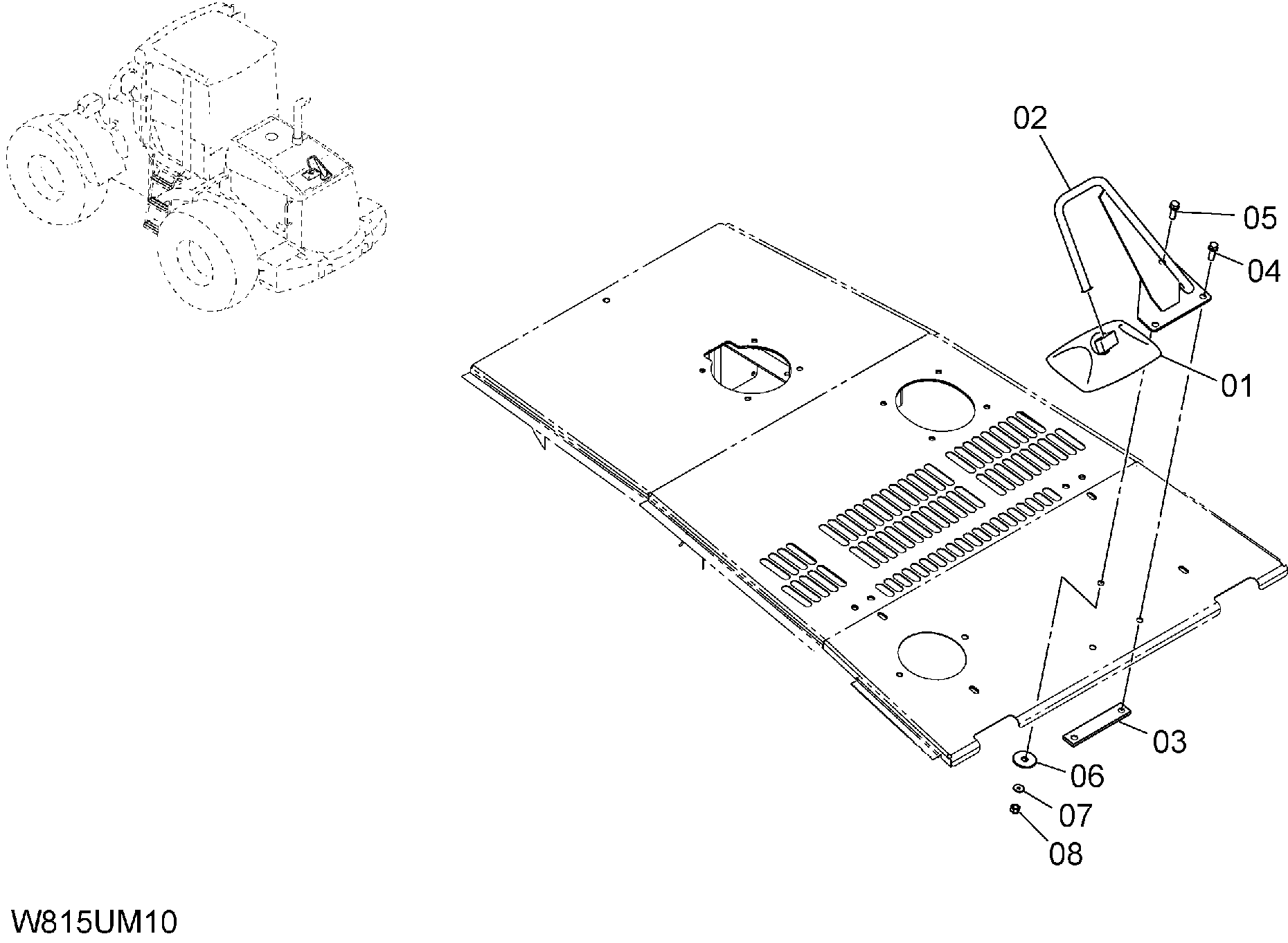

![Схема Нижний зеркало [H3F, HPF] (UMR002) HITACHI ZW180](/catalog-drawings/0d/0d889650-145c-4e85-8cf2-6cde3d9c922c.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 563G9-32041 | Зеркало | 1 |
| 02 | 563G9-32001 | Кронштейн | 1 |
| 03 | 563F9-32121 | Пластина | 1 |
| 04 | 01183-12030 | Болт | 2 |
| 05 | 01110-12030 | Болт | 1 |
| 06 | 26602-12021 | Шайба | 1 |
| 07 | 02010-00012 | Шайба | 1 |
| 08 | 01401-00012 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
