Быстрый быстросъёмное устройство детали(OTC, OTC002) — HITACHI ZW180

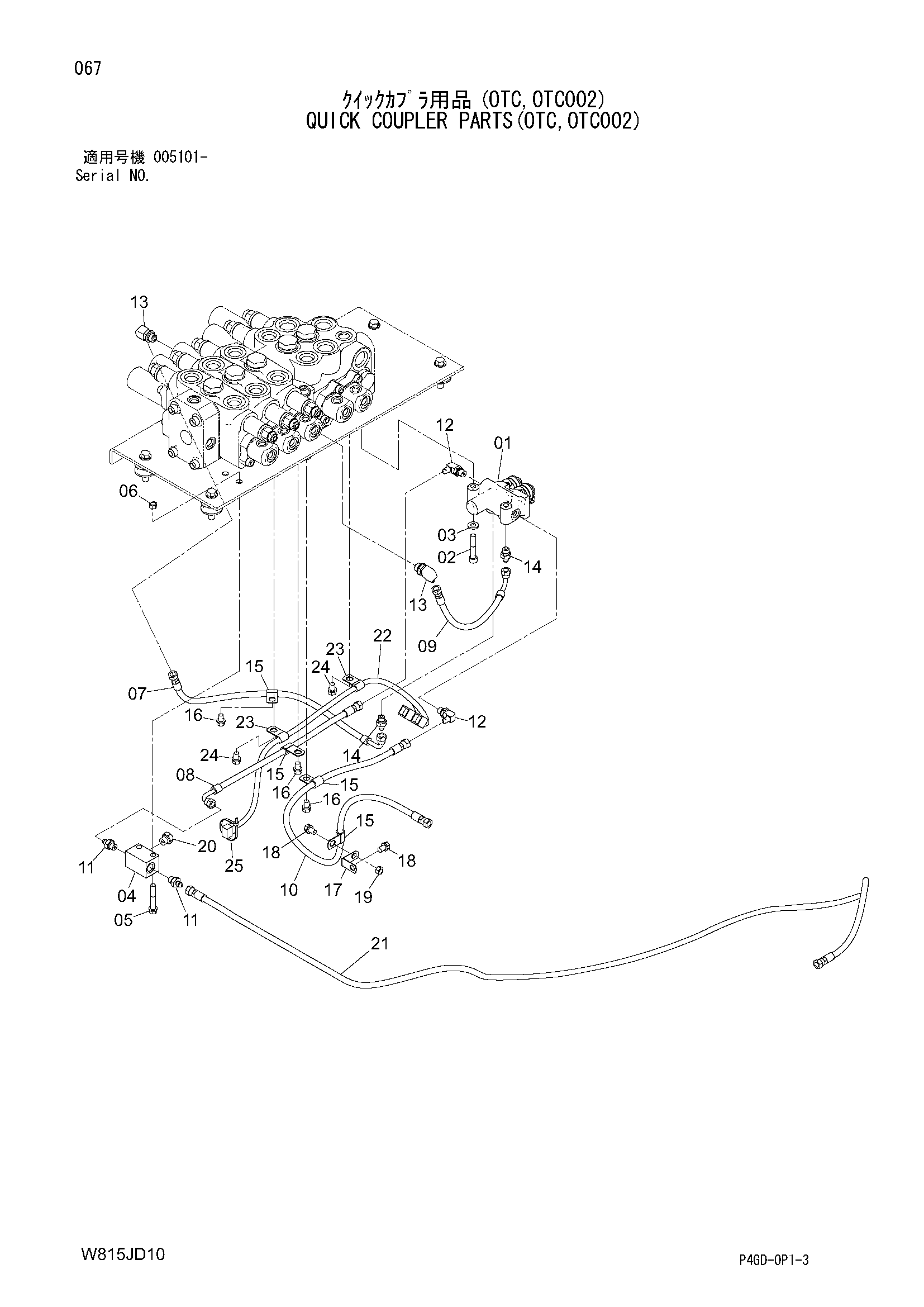

Заводская схема «Быстрый быстросъёмное устройство детали(OTC, OTC002)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G7-43811 | Электромагнитный клапан | 1 |
| 02 | 01171-10055 | Болт | 2 |
| 02 | 01173-10055 | Болт | 2 |
| 03 | 16063-53161 | Шайба | 2 |
| 04 | 263G4-52131 | Блок | 1 |
| 05 | 01183-10060 | Болт | 2 |
| 06 | 01401-00010 | Гайка | 2 |
| 07 | 263G5-42281 | Шланг | 1 |
| 08 | 563F7-42001 | Шланг | 1 |
| 09 | 563F7-42011 | Шланг | 1 |
| 10 | 563F7-42031 | Шланг | 1 |
| 11 | HLA852122 | Адаптер | 2 |
| 11A | 03320-00110 | Уплотнительное кольцо | 1 |
| 12 | HLA852322 | Угловой штуцер | 2 |
| 12A | 03320-00110 | Уплотнительное кольцо | 1 |
| 13 | HLA852332 | Угловой штуцер | 2 |
| 13A | 03320-00110 | Уплотнительное кольцо | 1 |
| 14 | 263G7-43821 | Адаптер орифике | 2 |
| 14A | 03320-00110 | Уплотнительное кольцо | 1 |
| 15 | 263G2-43251 | Хомут | 4 |
| 16 | 01183-10016 | Болт | 3 |
| 17 | 263J2-22181 | Кронштейн | 1 |
| 18 | 01183-10020 | Болт | 2 |
| 19 | 01401-00010 | Гайка | 1 |
| 20 | HLA885002 | Пробка | 1 |
| 20A | 03320-00110 | Уплотнительное кольцо | 1 |
| 21 | 263F7-62221 | Шланг | 1 |
| 22 | 563F2-42041 | Провод жгут проводов | 1 |
| 23 | 263G2-43241 | Хомут | 2 |
| 24 | 01183-10016 | Болт | 2 |
| 25 | 04913-11200 | Инсулокк | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
